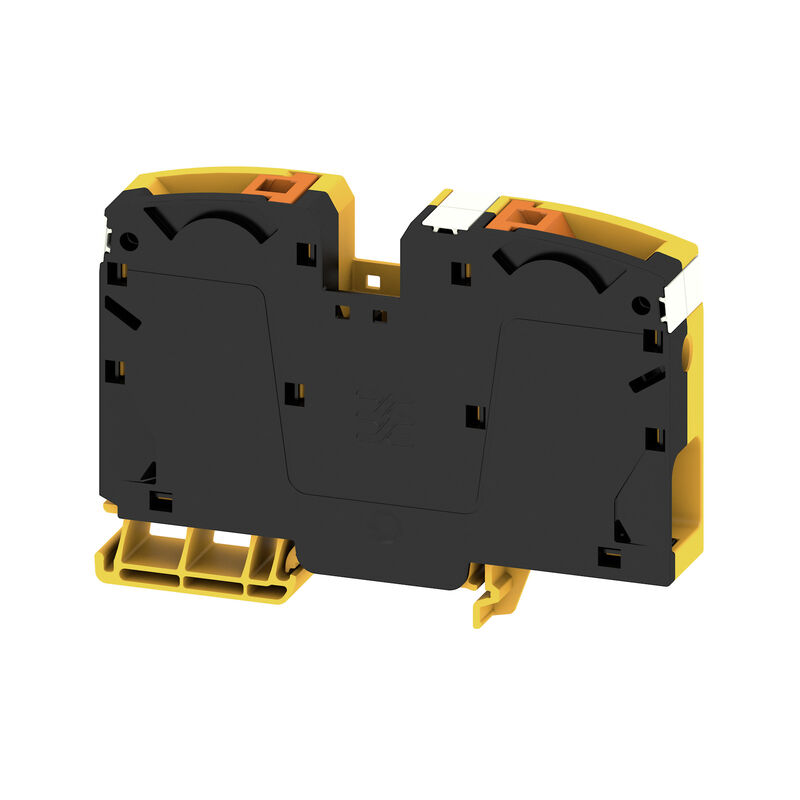

Průchozí svorka, PUSH IN, 35 mm², 1000 V, 125 A, černá/žlutá

ID výrobku 2742070000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 141 Příbuzné výrobky 113
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení Klasifikace

Osvědčení

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Version
Průchozí svorka, PUSH IN, 35 mm², 1000 V, 125 A, černá/žlutá
Código
2742070000
Tipo
A2C 35 FE DL
GTIN (EAN)
4064675002369
Množství
10 ks

Rozměry a hmotnosti

Profondità
71,5 mm
Hloubka (v palcích)
2,815 inch
Posizione verticale
101,5 mm
Výška (v palcích)
3,996 inch
Larghezza
16 mm
Šířka (v palcích)
0,63 inch
Čistá hmotnost
84 g

Teploty

Temperatura di magazzinaggio
-25 °C...55 °C
Okolní teplota
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stato conformità RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
černá/žlutá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Č. osvědčení (IECEX)
IECEXTUR16.0036U
Max. napětí (ATEX)
880 V
Proud (ATEX)
105 A
Průřez vodiče max. (ATEX)
35 mm²
Max. napětí (IECEX)
880 V
Proud (IECEX)
105 A
Průřez vodiče max. (IECEX)
35 mm²

Specifikace systému

Nutná koncová deska
Ne
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
zařeno
Příchytka
Ano
Typ montáže
Příchytka
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Connection type, additional connection
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Anslutningsområde, max.
35 mm²
Anslutningstyp
PUSH IN
Antal anslutningar
2
Clamping range, min.
2,5 mm²
Dvojdutinka, max.
10 mm²
Dvojdutinka, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 12
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
35 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
35 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
2,5 mm²
Průřez připojení vodiče, pevné jádro, max.
16 mm²
Průřez připojení vodiče, pevné jádro, min.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, min.
10 mm²
Průřez připojení vodičů, splétané, max.
35 mm²
Průřez připojení vodičů, splétané, min.
10 mm²
Velikost nože
1,0 x 5,5 mm
Длина зачистки изоляции
25 mm
Направление соединения
na straně
Поперечное сечение подключаемого провода AWG, макс.
AWG 2

Všeobecně

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 2
Sezione di collegamento cavo AWG, min.
AWG 12

Data hodnocení

Jmenovitý průřez
35 mm²
Jmenovité napětí
1.000 V
Jmenovité DC napětí
1.500 V
Jmenovitý proud
125 A
Proud při maximu vodičů
125 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,26 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
4 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
