Vlastnosti

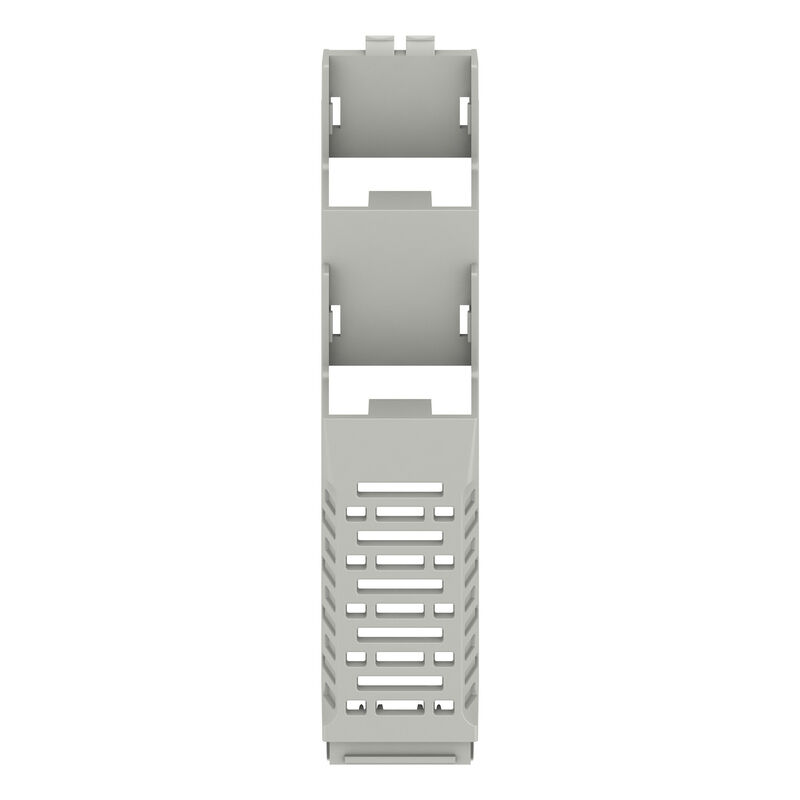

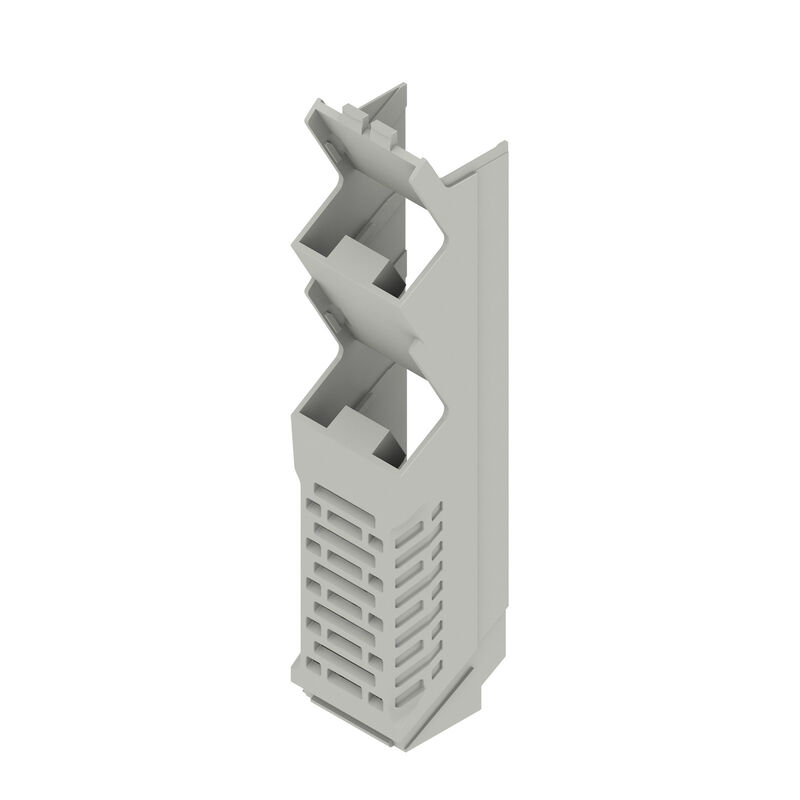

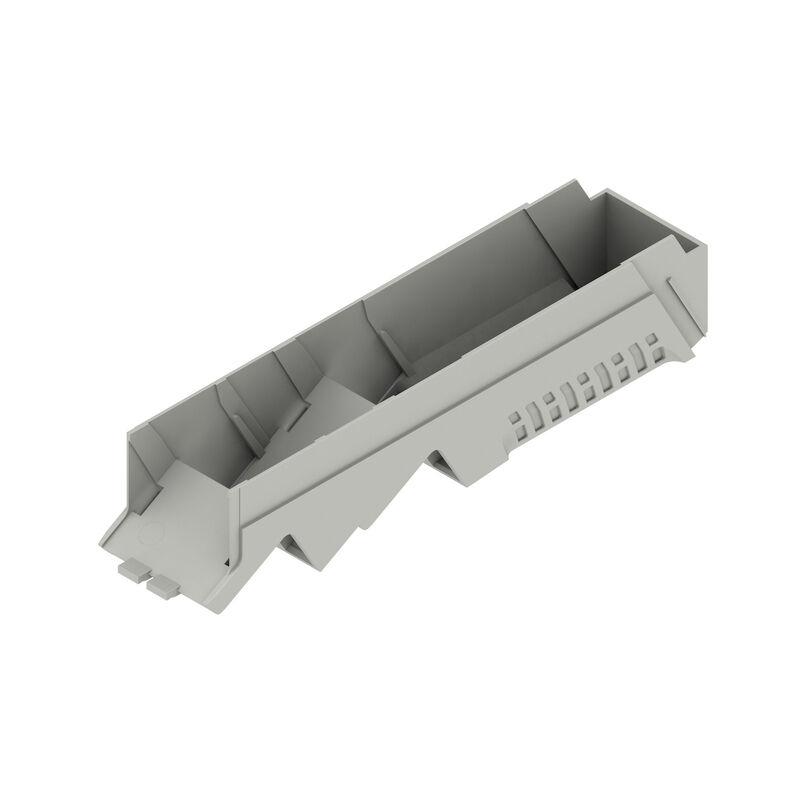

| Verze | Boční prvek, OMNIMATE Kryt - řada CH20M Achátově šedá, Boční prvek, Šířka: 22.5 mm |
| Číslo objednávky | 2554710000 |
| Typ | CH20M22 S PPSC AGY 3747 |
| GTIN (EAN) | 4050118565010 |
| Množství | 10 ks |
| Hloubka | 105,5 mm |
| Hloubka (v palcích) | 4,154 inch |
| Výška | 22,8 mm |
| Výška (v palcích) | 0,898 inch |
| Šířka | 22,5 mm |
| Šířka (v palcích) | 0,886 inch |
| Čistá hmotnost | 8,8 g |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | PA 66 GF 30 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Komparativní index sledování (CTI) | 600 ≤ CTI |
| Materiál | Plast |
| Provedení povrchu | neošetřené |
| Skupina izolačního materiálu | I |
| Barevný | Achátově šedá |
| Barevný graf (podobné) | RAL 7038 |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Počet pólů, max. | 8 |
| Počet slotů pro zásuvky | 2 |
| Počet ventilačních otvorů | 1 |
| Počet úrovní připojení | 2 |
| Vyříznutí jako příprava pro funkční port integrováno | Ne |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54865) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2554710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2554710000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Shoda |
