Vlastnosti

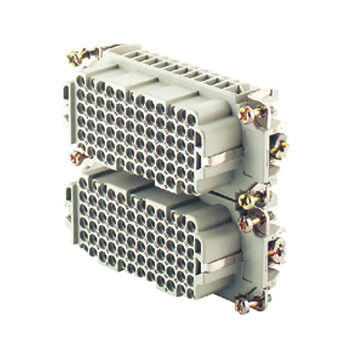

| Verze | HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6 |
| Číslo objednávky | 1651260000 |
| Typ | HDC HDD 72 FC 73-144 |
| GTIN (EAN) | 4008190299866 |
| Množství | 1 ks |
| Hloubka | 84,5 mm |
| Hloubka (v palcích) | 3,327 inch |
| Výška | 35 mm |
| Výška (v palcích) | 1,378 inch |
| Šířka | 34 mm |
| Šířka (v palcích) | 1,339 inch |
| Čistá hmotnost | 55 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Chemická odolnost |
|
| Celková délka základny | 84,5 mm |
| Výška, samice | 33 mm |
| Šířka | 34 mm |
| Barevný | Béžová |
| BG | 6 |
| Izolační materiál | PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici) |
| Izolační síla | 1010 Ω |
| Jmenovité napětí (DIN EN 61984) | 250 V |
| Jmenovité napětí: podle UL/CSA | 600 V AC/DC |
| Jmenovité rázové napětí (DIN EN 61984) | 4 kV |
| Jmenovitý proud (cUR) |
|
| Jmenovitý proud (DIN EN 61984) | 10 A |
| Jmenovitý proud (UR) |
|
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Slitina mědi |
| Nízká kouřivost podle DIN EN 45545-2 | Ano |
| Objemový odpor | ≤4 mΩ |
| Počet pólů | 72 |
| Průřez vodiče | 2,5 mm² |
| Skupina izolačního materiálu | IIIa |
| Typ | Zásuvka |
| Typ připojení | Nalisované připojení |
| Velikost | 6 |
| Zapojovací cykly, stříbrné | ≥ 500 |
| Zapojovací cykly, zlaté | ≥ 500 |
| Závažnost znečištění | 3 |
| Řada | HDD |
| Délka odizolování - ochranné zemnící připojení | 10 mm |
| Jmenovitý průřez | 2,5 mm² |
| Průřez vodiče, AWG (uzemnění), max. | AWG 14 |
| Průřez vodiče, AWG (uzemnění), min. | AWG 20 |
| Typ připojení PE | Šroubové připojení |
| Upevňovací šroub | M 4 |
| Utahovací moment, max., zemnící připojení | 1,5 Nm |
| Utahovací moment, min., zemnící připojení | 1,2 Nm |
| Velikost čepele, plochá drážka (zemnící připojení) |
SD 0,6 x 3,5
SD 0,8 x 4,0 |
| BG | 6 |
| Délka odizolování, jmenovité připojení | 8 mm |
| Materiál | Slitina mědi |
| Objemový odpor | ≤4 mΩ |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez vodiče, max. | 2,05 mm² |
| Průřez vodiče, min. | 0,14 mm² |
| Průřez vodiče, pevný, max. | 2,5 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Typ připojení | Nalisované připojení |
| Velikost | 6 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73349) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1651260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651260000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
Příslušenství
-
ID výrobku:1651670000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651710000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651700000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651600000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651690000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651580000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651570000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651680000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651610000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1601760000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1471500000Obalová jednotka:100 ks
Zátěžové konektory, Příslušenství, Kódovací prvek
-
ID výrobku:1471300000Obalová jednotka:100 ks
Zátěžové konektory, Příslušenství, Systém kódování
-
ID výrobku:9018490000Obalová jednotka:1 ks
Nástroj k nalisování koncovek, Nástroj k nalisování kontaktů, 0.14mm², 4mm², W krimpování
-
ID výrobku:9205430000Obalová jednotka:1 ks
Nástroj k nalisování koncovek, Nástroj k nalisování kontaktů, 0.14mm², 6mm², 4-drážkové krimpování
-
