IE-C6FP8LM0002M40M40-M
IE-C6FP8LM0002M40M40-M
Okablowanie
IE-C6FP8LM0002M40M40-M
Rysunek wymiarowy

IE-C6FP8LM0002M40M40-M

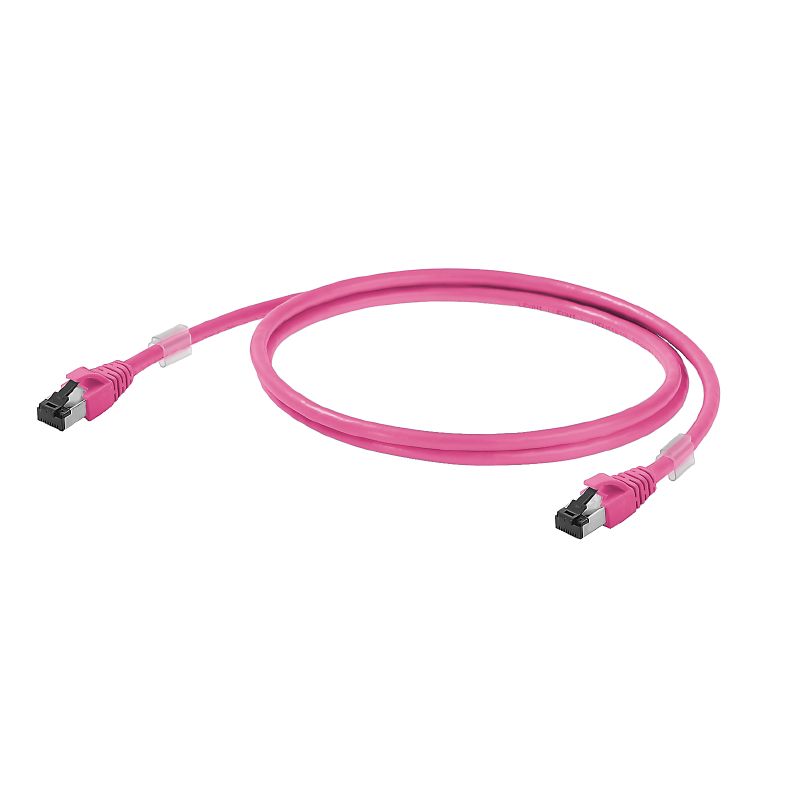

Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.2 m

Nr. produktu 1201270002
Pobierz kartę katalogową Engineering-support Produktdownloads
Akcesoria 2 Produkty pokrewne 13
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Właściwości elektryczne Standardy ogólne Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli Wtyczka wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Ogólne dane zamówieniowe

Versione
Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.2 m
Nr zam.
1201270002
Tipo
IE-C6FP8LM0002M40M40-M
GTIN (EAN)
4032248984183
수량
1 szt.

Wymiary i masa

Hossz
0,2 m
Długość (cale)
7,874 inch
Masa netto
22 g

Temperatury

Temperatura di magazzinaggio
-20 °C...60 °C
Operating temperature
-20 °C...60 °C
Temperatura di posa
0 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Właściwości elektryczne

Obciążalność przy temp. 50°C
1 A
PoE / PoE+
zgodnie z IEEE 802.3at

Standardy ogólne

Komunikacyjne instalacje kablowe zależne od aplikacji
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Norma dot. łączników wtykowych
IEC 60603-7-51
Nr certyfikatu (cULus)
E316369

Normy

Norma dot. łączników wtykowych
IEC 60603-7-51

Budowa kabla

Ekran łącznie
Oplot ekranujący z drutów miedzianych
Ekranowanie
S/FTP
Ekranowanie pary żył
Folia aluminiowa
izolacja
PE
kolor płaszcza
magenta
liczba żył
8
Przekrycie oplotu ekranującego
60 %
Przekrój
4*2*AWG 27/7 - 4*2*0,1 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
tworzywo płaszcza
LSZH
Usytuowanie żył
skręcona para
Średnica izolacji
1,04 mm
Średnica płaszcza, maks.
5,9 mm
Średnica płaszcza, min.
5,5 mm

Własności kabli elektrycznych

Delay skew
2,5 ns/100m
Impédance caractéristique
100 ± 15 Ω przy 1-100 MHz
Kategoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Klasa separacji zgodnie z EN 50174-2
d
Napięcie probiercze: przewód-przewód-ekran
2,5 kV / DC przez 2 s
napięcie robocze
50 V DC
Pojemność przy 1 kHz
46 nF/km
Rezystancja sprzężenia przy 10 MHz / m
5 mΩ
Rozdílový odpor
5 %
Szybkość przesyłania danych
10 Gb/s
Tensión de servicio (clasificación UL)
30 V AC / 42.4 V DC
Tłumiennie sprzężenia do 1000 MHz
80 dB

Własności mechaniczne i materiałowe kabli

Barwny
magenta
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-2-2
zgodnie z wymaganiami IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Promień gięcia, min., jednorazowy
4 x średnica kabla

Wtyczka

Stickkontakt höger
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane
Wtyk po lewej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki lewe

Wtyk po lewej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Plug right
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
