Vlastnosti

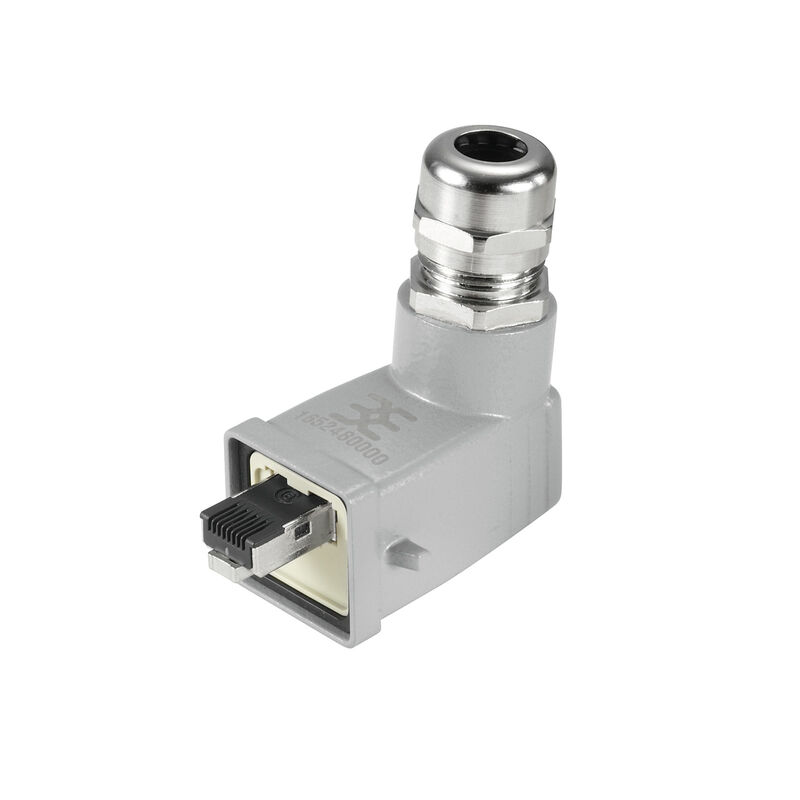

| Verze | Zástrčka RJ45, není třeba nářadí, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Číslo objednávky | 1077300000 |
| Typ | IE-PS-V05M-A-RJ45-FH |
| GTIN (EAN) | 4032248834914 |
| Množství | 10 ks |
| Čistá hmotnost | 79 g |
| Provozní teplota | -40 °C...70 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4f3aae94-c2bc-4010-b63b-5b114ba6bd55 |
| Připojení 1 | RJ45 |
| Připojení 2 | IDC |
| Barevný | černá |
| Hlavní materiál krytu | tlakově litý hliník |
| Průřez izolace, min. | 0,85 mm |
| Průřez izolace, max. | 1,6 mm |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Povrch kontaktu | Zlato na niklu |
| Průměr připojení, pevný vodič | 0.4...0.64 mm |
| Průměr připojení, pružný vodič | 0.48...0.76 mm |
| Klasifikace MICE M | M3 |
| Klasifikace MICE I | I3 |
| Klasifikace MICE C | C1 |
| Klasifikace MICE E | E3 |
| Průměr pláště, min. | 5 mm |
| Průměr pláště, max. | 10 mm |
| Stínění | 360° stíněný kontakt |
| Stupeň krytí | IP67 |
| Cykly zapojování | 750 |
| Možnost znovu se připojit | ≥ 10 cyklů (pro stejné nebo větší průřezy) |
| Dielektrická pevnost, kontakt / kontakt | ≥ 1000 V AC/DC |
| Dielektrická pevnost, kontakt / stínění | ≥ 1500 V AC/DC |
| Příslušenství komunikačního kabelu specificky podle aplikací | Návod k instalaci sítě PROFINET |
| Standardní konektor |
IEC 61076-3-106 Var. 5
IEC 60603-7-51 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252681) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1077300000) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| ROHS | Shoda |
