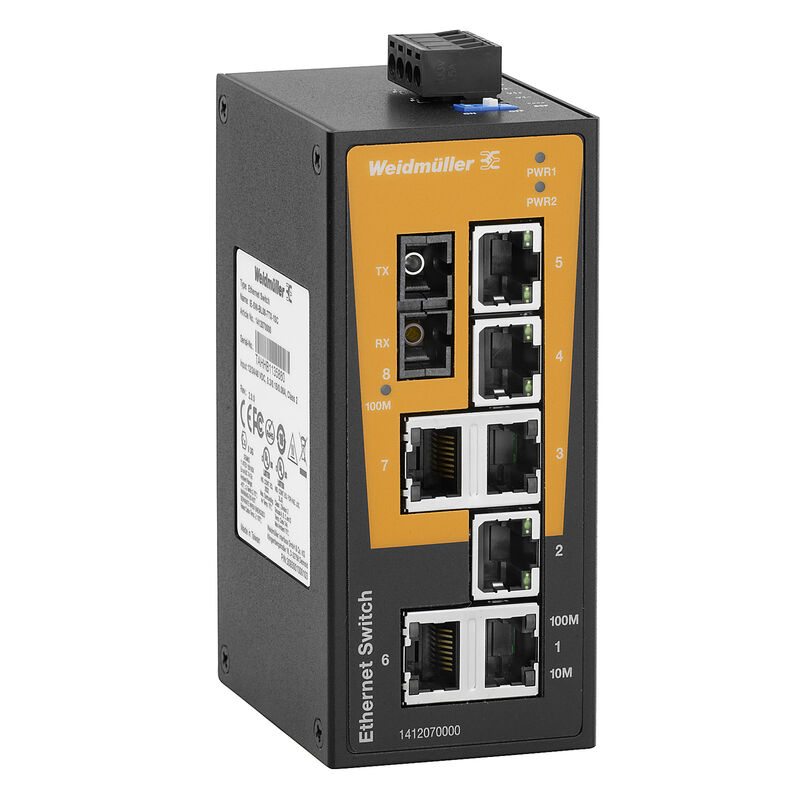

IE-SW-BL08T-7TX-1SC
Obrázek výrobku

IE-SW-BL08T-7TX-1SC

Tento výrobek již nebude k dispozici.

Última fecha de pedido: /Date(1801263600000)/

Producto alternativo: 2908150000

Síťový spínač, neřízený, Fast Ethernet, Počet portů: 7x RJ45, 1 * SC multimode, IP30, -40 °C...75 °C

Item No. 1412080000
Open in Configurator
Download data sheet Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 20
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Conformité et agréments CEM Podmínky prostředí Charakteristika radiostanice s optickými vlákny Záruka Rozhraní MTBF Elektrické napájení Propiedades de switch Technické údaje Teknologi Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E141197
N.º de certificado (cULusEX)
E223527

Všeobecné objednací údaje

Versión
Síťový spínač, neřízený, Fast Ethernet, Počet portů: 7x RJ45, 1 * SC multimode, IP30, -40 °C...75 °C
Código
1412080000
Tipo
IE-SW-BL08T-7TX-1SC
GTIN (EAN)
4050118212761
Cantidad
1 ks
Estado de entrega
Tento produkt v budoucnu už nebude k dispozici.
Última fecha de pedido
/Date(1801263600000)/
Producto alternativo
[2908150000](~/p/2908150000)

Rozměry a hmotnosti

Profundidad
70 mm
Hloubka (v palcích)
2,756 inch
Altura
115 mm
Výška (v palcích)
4,528 inch
Anchura
50 mm
Šířka (v palcích)
1,968 inch
Čistá hmotnost
275 g

Teploty

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-40 °C...75 °C
Humedad
5 až 95 % (bez kondenzace)

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu s výjimkou
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9229992a-00b9-4096-8962-200a7f33e289

Conformité et agréments CEM

Caída libre
Enligt IEC 60068-2-32
Entornos potencialmente explosivos
UL/cUL, třída I, sekce 2, skupiny A, B, C a D
ATEX Zone 2 Ex ec IIC T4 Gc
EN IEC 60079-0
EN IEC 60079-7
Norma de seguridad
UL508
Normas EMC
EN 55032
EN 55035
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz - 6 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100A/m
Shock
podle IEC 60068-2-27
Vibración
podle IEC 60068-2-6

Podmínky prostředí

Humedad
5 až 95 % (bez kondenzace)
Temperatura de almacenamiento, max.
85 °C
Temperatura de almacenamiento, min.
-40 °C
Temperatura de servicio, max.
75 °C
Temperatura de servicio, min.
-40 °C

Charakteristika radiostanice s optickými vlákny

Velocidad de transmisión
100 Mbps
Tipo de transmisor
Multimode
Tipo de conector
SC-Duplex
Přenosová vzdálenost, typ.
5 km
Longitud de onda
  • typ.:
    1.300 nm
  • Vlnová délka:
    TX
  • min.:
    1.260 nm
  • max.:
    1.360 nm
  • Vlnová délka:
    RX
  • min.:
    1.100 nm
  • max.:
    1.600 nm
Potencia de recepción
  • min.:
    -32 dBm
  • max.:
    -3 dBm
Potencia de transmisión
  • min.:
    -20 dBm
  • max.:
    -10 dBm
Presupuesto de enlace
12 dB

Záruka

Período
5 let

Rozhraní

Conmutador DIP de funciones
1x aktivace/deaktivace ochrany vysílání před bouří
Indicador LED
PWR1
PWR2
10/100M (TP port)
100M (optický port).
Número de puertos
7x RJ45
1 * SC multimode
Puertos de fibra óptica
100BaseFX porty (SC konektor)
Multimode
Puertos RJ45
10/100BaseT(X)
auto negotiation
Plně/Half-duplex režim
Auto MDI/MDI-X port

MTBF

MTBF
  • Podle normy:
    Telcordia (Bellcore), GB
  • Doba provozu (hodin), min.:
    2.428.212 h

Elektrické napájení

Conexión
1 blok svorek o 4 kontaktech s možností demontáže
Consumo de corriente
0,17 A při 24 V
Protección contra sobretensión
1,1 A
Protección de polaridad
K dispozici
Rango de tensión de alimentación
  • Typ napětí:
    DC
  • Napětí, min.:
    9,6 V
  • Napětí, max.:
    60 V
Tensión de alimentación
12/24/48 V DC
2 redundantní vstupy

Propiedades de switch

Ancho de banda placa base
1,6 Gbit/s
Tamaño de la memoria de paquetes
768 kBit
Tamaño de la tabla MAC
2 K

Technické údaje

Material capotas
Hliník
Switch
neřízený
Tipo de montaje
DIN lišta
Tipo de protección
IP30
Velocidad
Fast Ethernet

Teknologi

Comunicación de datos
Uložit a vpřed
Control de flujo
IEEE 802.3x řízení toku
Zpětný tlak – kontrola toku
Norma
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Klasifikace

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
