Vlastnosti

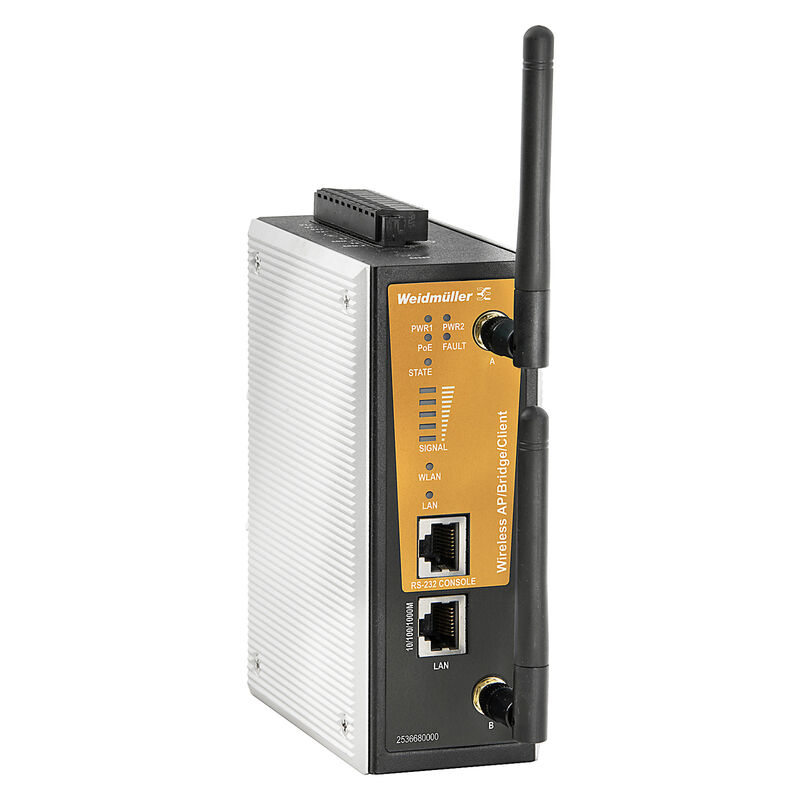

| Verze | Bezdrátový přístupový bod / můstek / klient, IEEE 802.11 a/b/g/n, US-Model, IP30, -40 °C...75 °C |
| Objednací číslo | 2536710000 |
| Typ | IE-WLT-VL-AP-BR-CL-US |
| EAN | 4050118548723 |
| Množství | 1 ks |
| Hloubka | 105 mm |
| Hloubka (v palcích) | 4,134 inch |
| Výška | 135 mm |
| Výška (v palcích) | 5,315 inch |
| Šířka | 52,7 mm |
| Šířka (v palcích) | 2,075 inch |
| Čistá hmotnost | 880 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...75 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Bezdrátové |
EN 301 489-1/17
EN 300 328 EN 301893 TELEC FCC ID SLE-WAPN008 |
| Bezpečnostní norma |
SELV v souladu s EN 62368-1
UL 60950-1 |
| Normy EMC |
EN 61000-6-2
EN 61000-6-4 CISPR 22 FCC Part 15B Class B IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| Otřes | podle IEC 60068-2-27 |
| Vibrace | podle IEC 60068-2-6 |
| Zóna rizika výbuchu |
UL/cUL, třída I, sekce 2, skupiny A, B, C a D
ATEX zóna 2 Ex nA IIC T4 Gc |
| Provozní teplota, max. | 75 °C |
| Provozní teplota, min. | -40 °C |
| Skladovací teplota, max. | 85 °C |
| Skladovací teplota, min. | -40 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| Časový interval | 5 let |
| Digitální vstupy |
2 vstupy se stejným uzemněním, izolované
|
| Konektor pro externí antény |
2x RP-SMA zásuvka
500V izolace |
| Kontakt alarmu | 1releový výstup s proudovou kapacitou 1 A při 24 V DC |
| RJ45 porty |
10/100/1000BaseT(X)
auto negotiation Plně/Half-duplex režim Auto MDI/MDI-X port |
| Rozhraní portu konzoly | RS-232 (konektor RJ45) |
| Standardní anténa | 2 dBi všesměrová anténa s duálním pásmem, RP-SMA (zástrčka) |
| Tlačítko resetování funkce | Obnovení továrních nastavení |
| Ukazatel LED |
PWR1
PWR2 PoE ZÁVADA STAV SIGNÁL WLAN LAN |
| MTBF |
|
| Napájecí napětí |
24 V DC
2 redundantní vstupy nebo 48 V DC Power-over-Ethernet (IEEE 802.3af) |
| Ochrana před záměnou polarity | K dispozici |
| Power consumption | 7,2 W |
| Rozsah napájecího napětí |
|
| Spotřeba proudu |
0,6 A při 12 V DC
0,15 A při 48 V DC |
| Typ připojení |
1 blok svorek o 10 pólech s možností demontáže
500V izolace |
| Hlavní materiál krytu | kov |
| Stupeň krytí | IP30 |
| Typ montáže | DIN lišta |
| Podporované protokoly |
Proxy ARP
DNS SNMP DHCP VLAN STP/RSTP LLDP HTTP HTTPS IP ICMP SNTP TCP UDP Radius |
| Standardně |
IEEE 802.11 a/b/g/n pro Wireless LAN
IEEE 802.11i for Wireless Security IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) IEEE 802.3af for Power-over-Ethernet IEEE 802.1D for the Spanning Tree protocol IEEE 802.1w for Rapid STP IEEE 802.1Q for VLAN tagging |
| Bezpečnost dat |
Vysílání SSID aktivovat/deaktivovat
Firewall pro MAC/IP/protokol/filtrování založené na portu 64bitové a 128bitové WEP šifrování, WPA/WPA2 Osobní a Podnikové (IEEE 802.1X/RADIUS, TKIP a AES) |
| Citlivost příjmu bezdrátové sítě LAN |
802.11b: -93 dBm při 1 MBit/s, -93 dBm při 2 MBit/s, -93 dBm při 5,5 MBit/s, -88 dBm při 11 MBit/s
802.11g: -88 dBm při 6 MBit/s, -86 dBm při 9 MBit/s, -85 dBm při 12 MBit/s, -85 dBm při 18 MBit/s, -85 dBm při 24 MBit/s, -82 dBm při 36 MBit/s, -78 dBm při 48 MBit/s, -74 dBm při 54 MBit/s 802.11a: -90 dBm při 6 MBit/s, -88 dBm při 9 MBit/s, -88 dBm při 12 MBit/s, -85 dBm při 18 MBit/s, -81 dBm při 24 MBit/s, -78 dBm při 36 MBit/s, -74 dBm při 48 MBit/s, -72 dBm při 54 MBit/s 802.11n (2,4 GHz): -70 dBm při MCS7 20 MHz, -69 dBm při MCS15 20 MHz, -67 dBm při MCS7 40 MHz, -67 dBm při MCS15 40 MHz 802.11n (5 GHz): -69 dBm při MCS7 20 MHz, -71 dBm při MCS15 20 MHz, -63 dBm při MCS7 40 MHz, -68 dBm při MCS15 40 MHz |
| Provozní kanály (střední pásmo) | US: 2,412 až 2,462 GHz (11 kanálů); 5,180 až 5,240 GHz (4 kanály); 5,260 až 5,320 GHz (4 kanály); 5,500 až 5,700 GHz (8 kanálů, kromě rozsahu od 5,600 do 5,640 GHz); 5,745 až 5,825 GHz (5 kanálů) |
| Přenosová rychlost |
802.11b: 1, 2, 5,5, 11 MBit/s
802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 MBit/s 802.11n: 6,5 až 300 MBit/s |
| Přenosová rychlost WLAN |
|
| Přenosový výkon |
802.11b: typ 26±1,5 dBm při 1 MBit/s, typ 26±1,5 dBm při 2 MBit/s, typ 26±1,5 dBm při 5,5 MBit/s, typ 25±1,5 dBm při 11 MBit/s
802.11g: typ 23±1,5 dBm při 6 až 24 MBit/s, typ 23±1,5 dBm při 36 MBit/s, typ 19±1,5 dBm při 48 MBit/s, typ 18±1,5 dBm při 54 MBit/s 802.11a: typ 23±1,5 dBm při 6 až 24 MBit/s, typ 21±1,5 dBm při 36 MBit/s, typ 20±1,5 dBm při 48 MBit/s, typ 18±1,5 dBm při 54 MBit/s 802.11n (2,4 GHz): typ 23±1,5 dBm při MCS0/8 20 MHz, typ 18±1,5 dBm při MCS7/15 20 MHz, typ 23±1,5 dBm při MCS0/8 40 MHz, typ 17±1,5 dBm při MCS7/15 40 MHz 802.11n (5 GHz): typ 23±1,5 dBm při MCS0/8 20 MHz, typ 18±1,5 dBm při MCS7/15 20 MHz, typ 23±1,5 dBm při MCS0/8 40 MHz, typ 17±1,5 dBm při MCS7/15 40 MHz |
| Šíření kódu – proces a modulace (typické) |
DSSS s DBPSK, DQPSK, CCK
OFDM s BPSK, QPSK, 16QAM, 64QAM 802.11b: CCK při 11/5,5 MBit/s, DQPSK při 2 MBit/s, DBPSK při 1 MBit/s 802.11a / g: 64QAM při 54/48 MBit/s, 16QAM při 36/24 MBit/s, QPSK při 18/12 MBit/s, BPSK při 9/6 MBit/s 802.11n: 64QAM při 300 MBit/s až BPSK při 6,5 MBit/s |
| Osvědčení/Certifikát/Prohlášení o shodě |
[ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82223)
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_96976) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_67592) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289067) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72112) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2536710000) |
| Oznámení o změně produktu |
[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_74680)
[Product Change Notification IE-WL-VL-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_80525) |
| Software |
[Software -- WLAN Administration Tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35745)
[Firmware -- Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_56190) [Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_74679) |
| Uživatelská dokumentace |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_52953)
[Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67965) [20210702 Security Advisory – Multiple vulnerabilities in Industrial WLAN devices (Update A)](https://mdcop.weidmueller.com/mediadelivery/asset/900_223868) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000816 |
| ETIM 7.0 | EC000816 |
| ETIM 8.0 | EC000816 |
| ETIM 9.0 | EC000816 |
| ECLASS 9.0 | 19-17-02-01 |
| ECLASS 9.1 | 19-17-02-06 |
| ECLASS 10.0 | 19-17-05-01 |
| ECLASS 11.0 | 19-17-05-01 |
| ECLASS 12.0 | 19-17-05-01 |
| ECLASS 13.0 | 19-17-05-01 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Číslo certifikátu (cULusEX) | E344136 |
