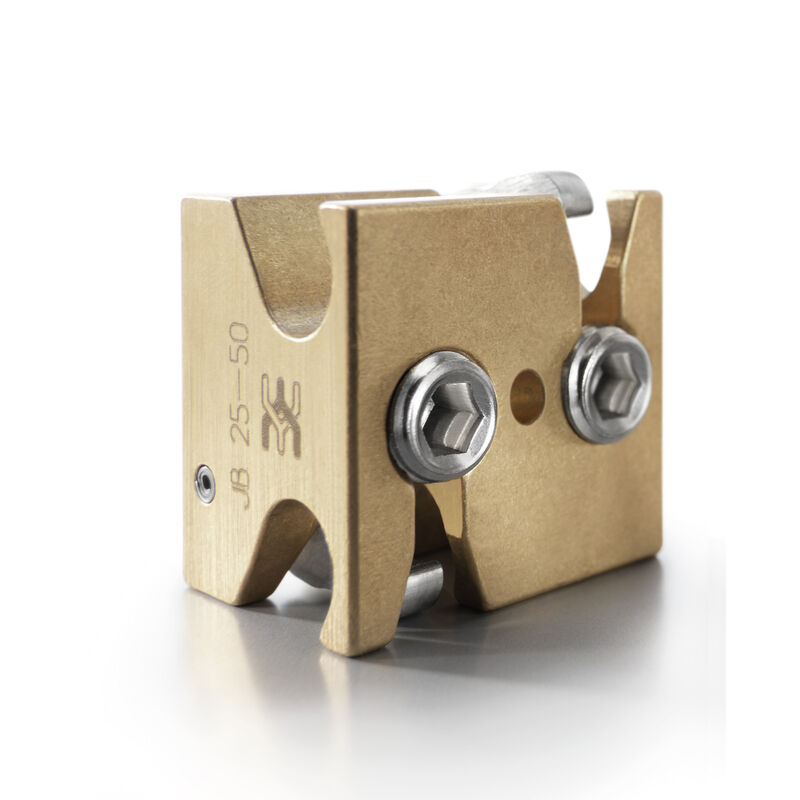

JB 25-50 TH

JB 25-50 TH

Svorka k rozvádění napájení, Šroubové připojení, Mosazně zbarvená, 50 mm², 0 A, Počet připojení: 2, Počet úrovní: 1

Produkt ID 2762660000
Download datablad Ürün İndirmleri
Anvendte produkter 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Conductors for clamping (rated connection) Všeobecně Data hodnocení UL rating data Klassifikationen

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Version
Svorka k rozvádění napájení, Šroubové připojení, Mosazně zbarvená, 50 mm², 0 A, Počet připojení: 2, Počet úrovní: 1
Order No.
2762660000
Type
JB 25-50 TH
GTIN (EAN)
4064675267706
Qty.
10 Darab

Rozměry a hmotnosti

Depth
24 mm
Hloubka (v palcích)
0,945 inch
Height
32 mm
Höhe (inch)
1,26 inch
Width
33 mm
Anchura (pulgadas)
1,299 inch
Peso netto
50 g

Teploty

Ambient temperature
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
233a6569-7068-4d0c-aa40-90d1ca672d0b

Údaje materiálu

Basic material
Mosaz
Colour
Colores de latón
UL 94 flammability rating
None

Specifikace systému

End cover plate required
No
Number of potentials
1
Número de pisos
1
Número de puntos de embornado por piso
2
Levels cross-connected internally
No
PE connection
Igen
Mounting rail
Rögzítőlemez
PE function
Sì

Další technická data

Explosion-tested version
Ne
Type of mounting
Přišroubováno

Vodiče k upevnění (další připojení)

Connection type, additional connection
Šroubové připojení

Conductors for clamping (rated connection)

Clamping range, max.
50 mm²
Clamping range, min.
10 mm²
Clamping screw
M 4
Connection cross-section, stranded, max.
50 mm²
Connection cross-section, stranded, min.
10 mm²
Connection direction
na straně
Number of connections
2
Stripping length
33 mm
Tightening torque, max.
3 Nm
Type of connection
Šroubové připojení
Type of connection 2
Šroubové připojení
Wire connection cross section AWG, max.
AWG 1
Wire connection cross section AWG, min.
AWG 8
Wire connection cross section, finely stranded, max.
50 mm²
Wire connection cross section, finely stranded, min.
10 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
50 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
10 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
10 mm²
Wire connection cross-section, solid core, max.
50 mm²
Wire connection cross-section, solid core, min.
10 mm²

Všeobecně

Mounting rail
Montážní deska
Standards
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 1
Wire connection cross section AWG, min.
AWG 8

Data hodnocení

Rated cross-section
50 mm²
Nominal current
0 A
Standards
IEC 60947-7-2
Grado di lordura
3

UL rating data

Certificate No. (UR)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
