KTB FS 484815 S4E3
Podobné ilustraci
Abbildung ähnlich
KTB FS 484815 S4E3

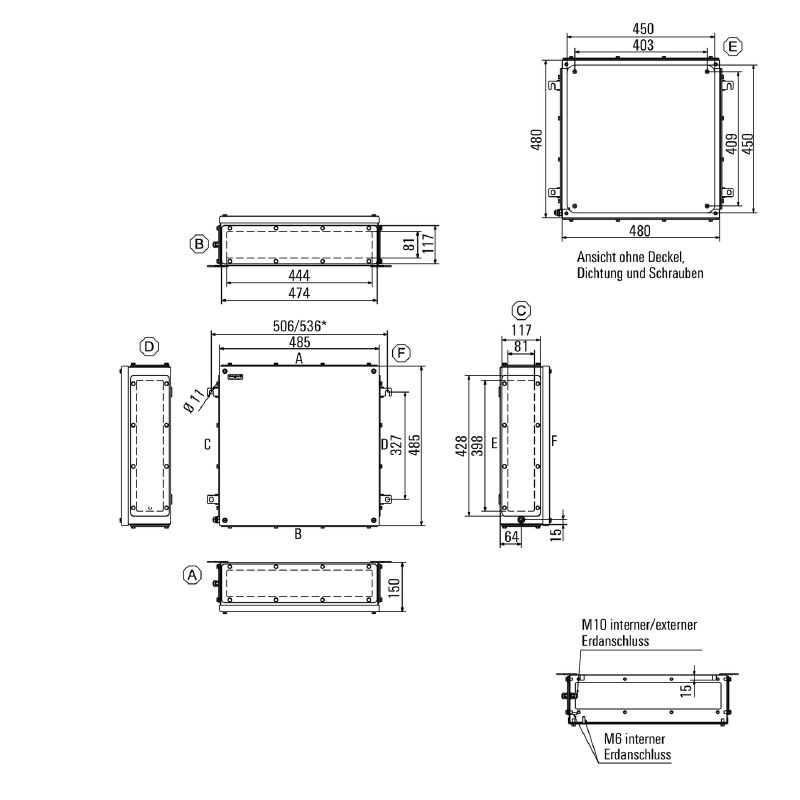

Rozměrový výkres

KTB FS 484815 S4E3

Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 480 mm, Šířka: 480 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vlevo, pravá, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná

ID výrobku 1196230000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 24 Jednotlivé díly 3 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Cable glands, left Cable glands, right Cable glands, top/bottom Numéros de certificat du boîtier PE70 Dati Generali Svislá montáž Housing earth Svislá montáž Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E256877

Všeobecné objednací údaje

Version
Klippon TB FS (Terminal Box - Fixing Screw), Prázdný plášť, pouzdro z nerezové oceli, Výška: 480 mm, Šířka: 480 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vlevo, pravá, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
Order No.
1196230000
Type
KTB FS 484815 S4E3
GTIN (EAN)
4032248979127
Qty.
1 ks

Rozměry a hmotnosti

Depth
150 mm
Hloubka (v palcích)
5,905 inch
Height
480 mm
Výška (v palcích)
18,898 inch
Width
480 mm
Šířka (v palcích)
18,898 inch
Mounting dimension - height
327 mm
Mounting dimension - width
536 mm
Poids net
13 680 g

Teploty

Operating temperature
-60 °C...135 °C
Poznámka: pokojová teplota (servis)
Limitováno na ochranu IP66 při použití v teplotách vyšších 105°C.

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Cable glands, left

M12
36
M16
20
M20
17
M25
7
M32
6
M40
5
M50
4
M63
0
M75
0

Cable glands, right

M12
36
M16
20
M20
17
M25
7
M32
6
M40
5
M50
4
M63
0
M75
0

Cable glands, top/bottom

M12
39
M16
22
M20
19
M25
8
M32
7
M40
6
M50
5
M63
0
M75
0

Numéros de certificat du boîtier

Certificat n° UL 508A
E223801
Certificat n° UL Haz.Loc.
E223792
Certificat n° UL Ord.Loc.
E243298
Certificat Nº (ATEX)
KEMA10ATEX0046U
Certificat Nº (IECEX)
IECEXKEM10.0015U
Conditions d'homologation
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Numéro d'attestation de conformité (AoC)
DE PS261X 160309 001ISS06
Numéro de certificat (DNV)
TAE000013S
Numéro de certificat (INMETRO)
IEX13.0006U
Numéro de certificat du boîtier de terminaisons (AEx)
E223792
Numéro de certificat du boîtier de terminaisons (ATEX)
IBExU14ATEX1050
Numéro de certificat du boîtier de terminaisons (IECEx)
IECEXIBE14.0013
Numéro de certificat du boîtier de terminaisons (INMETRO)
LMP 21.0017
Numéro de certificat du boîtier de terminaisons (KOSHA)
16-AV4BO-0245X
Numéro de certificat du boîtier de terminaisons UL
E223792
Numéro de certificat du boîtier vide (ATEX)
IBExU14ATEX1028 U
Numéro de certificat du boîtier vide (ECAS)
21-09-25241/E21-09-053807
Numéro de certificat du boîtier vide (IECEX)
IECEx IBE 14.0004U
Numéro de certificat du boîtier vide (INMETRO)
LMP 21.0016U
Numéro de certificat du boîtier électronique (NEPSI)
2020322303003289
Numéro de déclaration de conformité (DoC LVD)
DE PS261X 160412 001ISS03
Nº de certificat (cULus)
E256877

PE70 Dati Generali

Charge utile max.
92 kg
Classe de protection (UL)
Type 3
Type 4X
Type 12
Couple des vis du couvercle
2,5 Nm
Degré de protection
IP66
IP67
Dimensions du carton
640x680x240
Dimensions sur tout
491 x 561 x 158.5
Domaines d'utilisation :
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Epaisseur du matériau de la bride
3 mm
Epaisseur du matériau du coffret
1,5 mm
Epaisseur du matériau du couvercle
1,5 mm
Fixation de montage
4, 6 or 9 stud bolts M6 inner (female) thread
Fixation du coffret
4 welded-on mounting feet with 11 mm holes (2 slotted feet and 2 cross-shaped feet)
Fixation du couvercle
M6 hex-head slotted screws SW10
Hauteur de l'orifice d'accès
450 mm
Largeur de l'orifice d'accès
450 mm
Matériau de base
Nerezavějící ocel 1.4404 (316L)
Matériau du joint
Silikon
Montage de la plaque de presse-étoupes
Šrouby M6 s šestihrannou drážkou 10 SW
Nombre de vis de couvercle
4
Normes
DIN EN 62208 - Standardní prázdná skříň
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Plaque de presse-étoupes
Ano
Plaques presse-étoupes
Dolní
vlevo
pravá
Position tige PE
Strana krytu C
Remarque : degré de protection
Pokud je použito v teplotním rozsahu nad 105 °C, stupeň krytí je omezen na IP 66.
Surface
elektricky leštěno
Taille de clé
10 mm
Température de fonctionnement , max.
135 °C
Température de fonctionnement , min.
−60 °C
Tenue aux chocs
Verze 7 J ATEX
Standardní verze 10 J

Svislá montáž

Number of DIN rails and terminals (10 mm², horizontal)
3x39
WDU 16 / ZDU 16
2x32
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x77
WDU 35 / ZDU 35
2x24
WDU 4 / ZDU 4
3x64
WDU 6 / ZDU 6
3x48

Housing earth

Earth, enclosure, internal
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
Continuous M10 earth stud in body enclosure

Svislá montáž

WDU 10 / ZDU 10
2x39
WDU 16 / ZDU 16
2x33
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x78
WDU 35 / ZDU 35
1x25
WDU 4 / ZDU 4
3x65
WDU 6 / ZDU 6
3x49

Klasifikace

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
