KTB MH 355520 S4E1

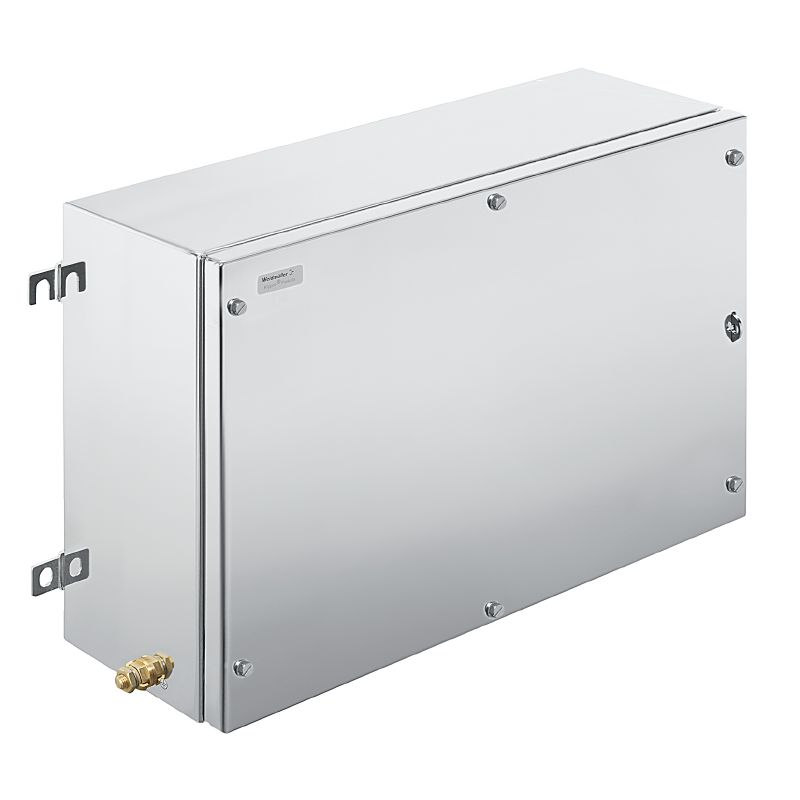

Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 350 mm, Šířka: 550 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
Vlastnosti
| Verze | Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 350 mm, Šířka: 550 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná |
| Číslo objednávky | 2698050000 |
| Typ | KTB MH 355520 S4E1 |
| GTIN (EAN) | 4064675030256 |
| Množství | 1 ks |
| Hloubka | 200 mm |
| Hloubka (v palcích) | 7,874 inch |
| Výška | 350 mm |
| Výška (v palcích) | 13,78 inch |
| Šířka | 550 mm |
| Šířka (v palcích) | 21,654 inch |
| Rozměr při montáži – výška | 376 mm |
| Rozměr při montáži – šířka | 350 mm |
| Čistá hmotnost | 13 520 g |
| Provozní teplota | -60 °C...135 °C |
| Poznámka: pokojová teplota (servis) | Limitováno na ochranu IP66 při použití v teplotách vyšších 105°C. |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd |
| M12 | 45 |
| M16 | 30 |
| M20 | 20 |
| M25 | 17 |
| M32 | 9 |
| M40 | 7 |
| M50 | 3 |
| M63 | 3 |
| M75 | 2 |
| M12 | 45 |
| M16 | 30 |
| M20 | 20 |
| M25 | 17 |
| M32 | 9 |
| M40 | 7 |
| M50 | 3 |
| M63 | 3 |
| M75 | 2 |
| M12 | 70 |
| M16 | 48 |
| M20 | 30 |
| M25 | 26 |
| M32 | 14 |
| M40 | 12 |
| M50 | 5 |
| M63 | 4 |
| M75 | 3 |
| Podmínky osvědčení |
ATEX
CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone |
| Prohlášení o shodě č. (DoC LVD) | DE PS261X 160412 001ISS03 |
| Prokazování shody č. (AoC) | DE PS261X 160309 001ISS06 |
| Č. certifikace (CCOE) | P461058_1 |
| Č. certifikátu, prázdný kryt (ECAS) | 21-09-25241/E21-09-053807 |
| Č. osvědčení (ATEX) | PTB11ATEX2019 |
| Č. osvědčení (IECEX) | IECEXPTB11.0071 |
| Č. osvědčení, svorkovnice (AEx) | E223792 |
| Č. osvědčení, svorkovnice (ATEX) | IBExU14ATEX1050 |
| Č. osvědčení, svorkovnice (IECEx) | IECEXIBE14.0013 |
| Č. osvědčení, svorkovnice (INMETRO) | LMP 21.0017 |
| Č. osvědčení, svorkovnice (KOSHA) | 16-AV4BO-0245X |
| Č. osvědčení, svorkovnice (NEPSI) | GYJ14.1309 |
| Číslo certifikace (INMETRO) | IEX17.0021 |
| Číslo certifikátu, prázdný kryt (ATEX) | IBExU14ATEX1028 U |
| Číslo certifikátu, prázdný kryt (IECEx) | IECEx IBE 14.0004U |
| Číslo certifikátu, prázdný kryt (INMETRO) | LMP 21.0016U |
| Číslo certifikátu, prázdný kryt (NEPSI) | GYJ14.1308U |
| Celkové rozměry | 363 x 582 x 215 |
| Integrální upevnění | 4, 6 nebo 9 šroubů M6 vnitřní závit (samice) |
| Materiál | Nerezavějící ocel 1.4404 (316L) |
| Materiál těsnění | Silikon |
| Max. užitečné zatížení | 77 kg |
| Montáž s přírubovou deskou | Šrouby M6 s šestihrannou drážkou 10 SW |
| Místa využití |
Zóna rizika výbuchu
Zpracovatelský průmysl Ropný a plynárenský průmysl Chemický průmysl Na moři Na souši |
| Odolnost proti nárazu |
Verze 7 J ATEX
Standardní verze 10 J |
| Poznámka: třída ochrany | Pokud je použito v teplotním rozsahu nad 105 °C, stupeň krytí je omezen na IP 66. |
| Provedení povrchu | elektricky leštěno |
| Provozní teplota, max. | 135 °C |
| Provozní teplota, min. | -60 °C |
| Průchodkové desky | Dolní |
| Připojení krytu | 4 připájené montážní podstavce 11mm s otvory (2 s jednoduchou drážkou a 2 s křížovou drážkou) |
| Připojení víka | 4 čepyx a šrouby M6 s šestihrannou hlavou SW10 |
| Přírubová deska | Ano |
| Přístupové otevírání: výška | 291 mm |
| Přístupové otevírání: šířka | 497 mm |
| Rozměry krabice | 710 x 550 x 290 |
| Standardy |
DIN EN 62208 - Standardní prázdná skříň
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Stupeň krytí |
IP66
IP67 |
| Stupeň krytí (UL) |
Type 3
Type 4X Type 12 |
| Tloušťka materiálu krytu | 1,5 mm |
| Tloušťka materiálu příruby | 3 mm |
| Tloušťka materiálu skříně | 1,5 mm |
| Umístění zemnících šroubů | Strana krytu C |
| Utahovací moment šroubů víka | 2,5 Nm |
| Velikost AF | 10 mm |
| Víko - počet šroubů | 6 |
| Víko - úhel otevření | 130 ° |
| WDU 10 / ZDU 10 | 2x46 |
| WDU 16 / ZDU 16 | 1x39 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x91 |
| WDU 35 / ZDU 35 | 1x29 |
| WDU 4 / ZDU 4 | 2x76 |
| WDU 6 / ZDU 6 | 2x58 |
| Země, skříň, vnitřní | Připájený M6 nerezový zemnící kolík v těle i víku krytu. |
| WDU 10 / ZDU 10 | 3x26 |
| WDU 16 / ZDU 16 | 3x22 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 4x52 |
| WDU 35 / ZDU 35 | 2x16 |
| WDU 4 / ZDU 4 | 4x43 |
| WDU 6 / ZDU 6 | 4x32 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188078) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2698050000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Schválení |                |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1285200000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Sada na připevnění identifikačního štítku, Výška: 12 mm, Šířka: 12 mm, Hloubka: 16.4 mm, Materiál: Nerezová ocel, neošetřené, Stříbrná
-
ID výrobku:0642600000Obalová jednotka:50 ks
Klippon TB (Terminal Box), Upevňovací šroub, Materiál: Ocel
-
ID výrobku:1283450000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držák desky s indikátory, Nýtované, Výška: 50 mm, Šířka: 171 , Hloubka: 16.5 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
-
ID výrobku:1257640000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držák desky s indikátory, Nýtované, Výška: 25 mm, Šířka: 141 mm, Hloubka: 16.5 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
-
ID výrobku:1279320000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držák desky s indikátory, Nýtované, Výška: 70 mm, Šířka: 70 mm, Hloubka: 20 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
-
ID výrobku:1274150000Obalová jednotka:1 ks
Klippon EB (Essential Box), Upevňovací šroub, Výška: 13.3 mm, Šířka: 8.5 mm, Hloubka: 8.5 mm, Materiál: Ocel, galvanizovaná, pozinkovaný a pasivovaný, Stříbrná
-
ID výrobku:2716090000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Montážní deska, předem děrované, Výška: 295 mm, Šířka: 489 mm, Hloubka: 1.5 mm, Materiál: Ocelové plechy, galvanizované, Stříbrná
-
ID výrobku:2715560000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Montážní deska, Výška: 295 mm, Šířka: 489 mm, Hloubka: 1.5 mm, Materiál: Ocelové plechy, galvanizované, Stříbrná
-
ID výrobku:1192690000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Uzemňovací kolík, Různé, Výška: 21 mm, Šířka: 21 mm, Hloubka: 48.7 mm, Materiál: Nerezavějící ocel 1.4404, neošetřené, Stříbrná
-
ID výrobku:1192680000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Uzemňovací kolík, Různé, Výška: 21 mm, Šířka: 21 mm, Hloubka: 48.7 mm, Materiál: Mosaz, neošetřené, Stříbrná
-
ID výrobku:8000073448Obalová jednotka:20 ks
Nosná lišta, TS 35, TS 35 x 15, Šířka: 489 mm, bez slotu, Ocel, pozinkovaný a pasivovaný
-
ID výrobku:8000073447Obalová jednotka:20 ks
Nosná lišta, TS 35, TS 35 x 7,5, Šířka: 489 mm, bez slotu, Ocel, pozinkovaný a pasivovaný
-
ID výrobku:1252750000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držáky dokumentů, Nýtované, Výška: 150 mm, Šířka: 180 mm, Hloubka: 20 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
-
ID výrobku:1252780000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držáky dokumentů, Nýtované, Výška: 110 mm, Šířka: 130 mm, Hloubka: 20 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
-
ID výrobku:1252730000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Držáky dokumentů, Nýtované, Výška: 200 mm, Šířka: 240 mm, Hloubka: 20 mm, Materiál: Nerezavějící ocel 1.4301, Leštěné do zrcalového lesku, Stříbrná
Jednotlivé díly
-
ID výrobku:1192680000Obalová jednotka:1 ks
Klippon TB (Terminal Box), Uzemňovací kolík, Různé, Výška: 21 mm, Šířka: 21 mm, Hloubka: 48.7 mm, Materiál: Mosaz, neošetřené, Stříbrná
