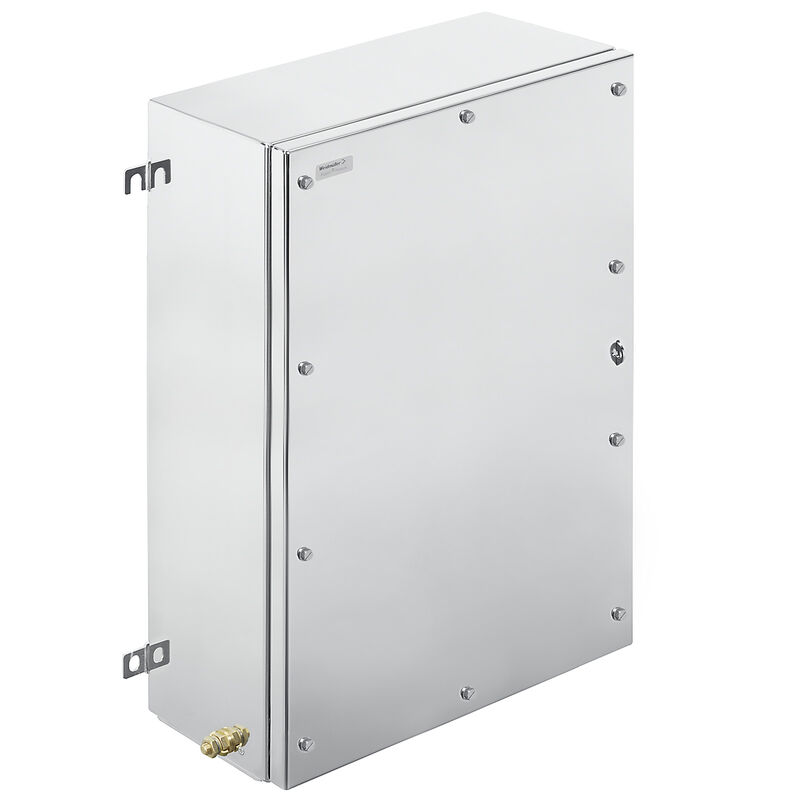

KTB MH 624020 S4E1
A kép illusztráció

KTB MH 624020 S4E1

Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 620 mm, Breite: 406 mm, Tiefe: 200 mm, Flanschplatten: unten, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber

Art.-Nr. 8000108853
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 17 Einzelteile 1 Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Verschraubungen links Verschraubungen rechts Verschraubungen oben / unten Zertifikatsnummern Gehäuse Allgemeine Angaben Bestückung horizontal Erdung Gehäuse Bestückung vertikal Klassifikationen

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Változat
Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 620 mm, Breite: 406 mm, Tiefe: 200 mm, Flanschplatten: unten, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber
Rendelési szám
8000108853
Típus
KTB MH 624020 S4E1
GTIN (EAN)
4099986660595
VPE
1 Stück

Abmessungen und Gewichte

Mélység
200 mm
Tiefe (inch)
7,874 inch
Magasság
620 mm
Höhe (inch)
24,409 inch
Szélesség
406 mm
Breite (inch)
15,984 inch
Nettó tömeg
16 050 g

Temperaturen

Üzemi hőmérséklet
-60 °C...135 °C
Hinweis: Umgebungstemperatur (Betrieb)
Für den Einsatz im Temperaturbereich von über 105°C ist der IP Schutz auf IP66 begrenzt.

Umweltanforderungen

RoHS megfelelőségi állapot
Konform mit Ausnahme
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

Verschraubungen links

M12
125
M16
68
M20
64
M25
39
M32
20
M40
16
M50
6
M63
5
M75
4

Verschraubungen rechts

M12
125
M16
68
M20
64
M25
39
M32
20
M40
16
M50
6
M63
5
M75
4

Verschraubungen oben / unten

M12
102
M16
65
M20
44
M25
27
M32
14
M40
10
M50
4
M63
3
M75
2

Zertifikatsnummern Gehäuse

Megfelelőségi nyilatkozat száma (AoC)
DE PS261X 160309 001ISS06
Megfelelőségi nyilatkozat száma (DoC LVD)
DE PS261X 160412 001ISS03
Tanúsítvány száma - üres ház (ATEX)
IBExU14ATEX1028 U
Tanúsítvány száma - üres ház (INMETRO)
LMP 21.0016U
Tanúsítvány száma üres ház (IECEx)
IECEx IBE 14.0004U
Tanúsítvány száma, sorkapocsdoboz (ATEX)
IBExU14ATEX1050
Tanúsítvány száma, sorkapocsdoboz (IECEx)
IECEXIBE14.0013
Tanúsítvány száma, sorkapocsdoboz (INMETRO)
LMP 21.0017
Tanúsítvány száma, UL 508A
E223801
Tanúsítvány száma, UL Haz.Loc.
E223792
Tanúsítvány száma, UL Ord.Loc.
E243298
Tanúsítvány száma, UL, sorkapocsdoboz
E223792
Tanúsító intézet
ATEX
IECEX
INMETRO
cULus

Allgemeine Angaben

Alapanyag
Edelstahl 1.4404 (316 L)
Burkolat anyagvastagsága
1,5 mm
Fedél kiegészítő
4 Scharniere und M6 Sechskantschlitzschrauben SW10
Fedélcsavarok nyomatéka
2,5 Nm
Felületi minőség
elektropoliert
Flänsplåt
Ja
Ház anyagvastagsága
1,5 mm
Lock
Ja
Materiál těsnění víka
Silikon
Note: protection class
Bei Einsatz in Temperaturbereichen über 105 °C ist der IP-Schutz auf IP 66 begrenzt.
Number of lid screws
4
Peremes aljzat anyagvastagsága
3 mm
Piastre flangiate
unten
Position PE-skruv
Gehäuseseite C
Protection class (UL)
Type 3
Type 4X
Type 12
Připojení krytu
4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße)
Seal material of flange plate
Silikon
Szabványok
DIN EN 62208 - Leergehäuse Standard
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Szilikon
Ja
Tömítés anyaga
Silikon
Védelmi osztály
IP66
IP67
Ütésállóság
10 J Standardversion
7 Joule nach IEC 60079-0
Üzemi hőmérséklet, max.
135 °C
Üzemi hőmérséklet, min.
-60 °C
開口角度蓋
130 °

Bestückung horizontal

WDU 10 / ZDU 10
4x30
WDU 16 / ZDU 16
3x24
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x59
WDU 35 / ZDU 35
2x18
WDU 4 / ZDU 4
5x49
WDU 6 / ZDU 6
4x37

Erdung Gehäuse

Földelés, ház, belső
angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel
Földelés, ház, burkolat
angeschweißter M6 Edelstahlerdungsbolzen im Gehäuseunterteil und -deckel
Földelés, ház, külső
durchgängiger M10 Erdungsbolzen im Gehäuseunterteil

Bestückung vertikal

WDU 10 / ZDU 10
2x49
WDU 16 / ZDU 16
2x42
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x101
WDU 35 / ZDU 35
1x31
WDU 4 / ZDU 4
3x83
WDU 6 / ZDU 6
3x62

Klassifikationen

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
