KTB QL 624515 S4E4
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 620 mm, Šířka: 450 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
ID výrobku
1200710000
Vlastnosti
| Verze | Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 620 mm, Šířka: 450 mm, Hloubka: 150 mm, Průchodkové desky: Dolní, vrchol, vlevo, pravá, Materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná |
| Objednací číslo | 1200710000 |
| Typ | KTB QL 624515 S4E4 |
| EAN | 4032248983698 |
| Množství | 1 ks |
| Hloubka | 150 mm |
| Hloubka (v palcích) | 5,905 inch |
| Výška | 620 mm |
| Výška (v palcích) | 24,409 inch |
| Šířka | 450 mm |
| Šířka (v palcích) | 17,716 inch |
| Rozměr při montáži – výška | 450 mm |
| Rozměr při montáži – šířka | 506 mm |
| Čistá hmotnost | 18 500 g |
| Provozní teplota | -60 °C...135 °C |
| Poznámka: pokojová teplota (servis) | Limitováno na ochranu IP66 při použití v teplotách vyšších 105°C. |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd |
| M12 | 48 |
| M16 | 27 |
| M20 | 24 |
| M25 | 10 |
| M32 | 9 |
| M40 | 7 |
| M50 | 6 |
| M63 | 0 |
| M75 | 0 |
| M12 | 48 |
| M16 | 27 |
| M20 | 24 |
| M25 | 10 |
| M32 | 9 |
| M40 | 7 |
| M50 | 6 |
| M63 | 0 |
| M75 | 0 |
| M12 | 38 |
| M16 | 21 |
| M20 | 18 |
| M25 | 8 |
| M32 | 6 |
| M40 | 5 |
| M50 | 4 |
| M63 | 0 |
| M75 | 0 |
| Podmínky osvědčení |
ATEX
CCoE cULus DNV IECEX INMETRO KC NEPSI CCC UL AEx Class Div. UL AEx Class Zone |
| Prohlášení o shodě č. (DoC LVD) | DE PS261X 160412 001ISS02 |
| Prokazování shody č. (AoC) | DE PS261X 160309 001ISS03 |
| Č. certifikace (CCOE) | P461058_1 |
| Č. certifikátu, prázdný kryt (ECAS) | 21-09-25241/E21-09-053807 |
| Č. osvědčení (ATEX) | KEMA10ATEX0051 |
| Č. osvědčení (cULus) | E243298 |
| Č. osvědčení (DNV) | TAE000013S |
| Č. osvědčení (IECEX) | IECEXKEM10.0016U |
| Č. osvědčení UL 508A | E223801 |
| Č. osvědčení UL, svorkovnice | E223792 |
| Č. osvědčení, elektronický box (NEPSI) | 2020322303003289 |
| Č. osvědčení, svorkovnice (AEx) | E223792 |
| Č. osvědčení, svorkovnice (ATEX) | IBExU14ATEX1050 |
| Č. osvědčení, svorkovnice (IECEx) | IECEXIBE14.0013 |
| Č. osvědčení, svorkovnice (INMETRO) | LMP 21.0017 |
| Č. osvědčení, svorkovnice (KOSHA) | 16-AV4BO-0245X |
| Č. osvědčení, UL Haz.Loc. | E223792 |
| Č. osvědčení, UL Ord.Loc. | E243298 |
| Číslo certifikace (INMETRO) | IEX17.0021 |
| Číslo certifikátu, prázdný kryt (ATEX) | IBExU14ATEX1028 U |
| Číslo certifikátu, prázdný kryt (IECEx) | IECEx IBE 14.0004U |
| Číslo certifikátu, prázdný kryt (INMETRO) | LMP 21.0016U |

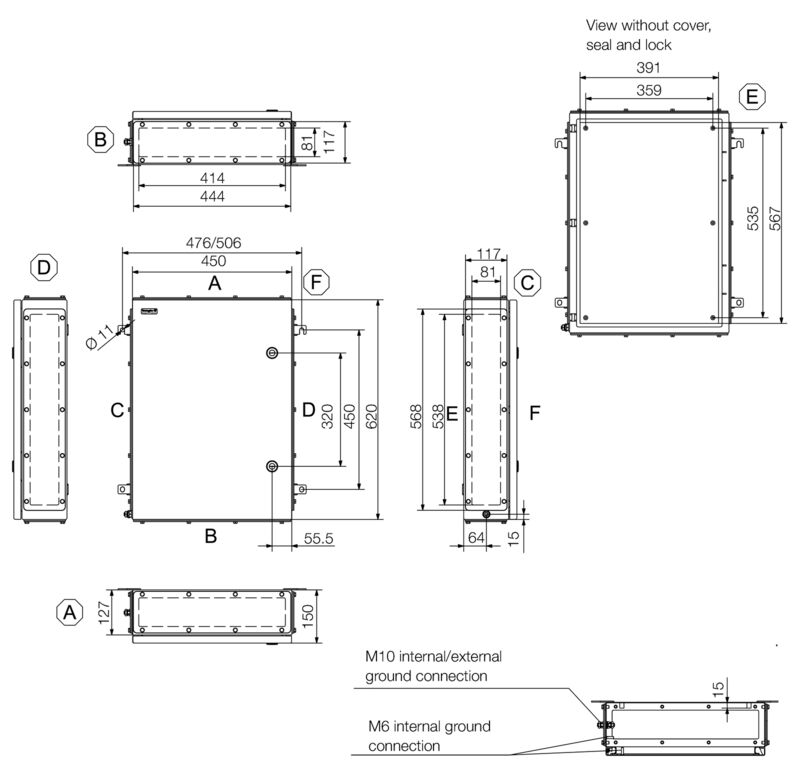

| Celkové rozměry | 642 x 531 x 160 |
| Integrální upevnění | 4, 6 nebo 9 šroubů M6 vnitřní závit (samice) |
| Materiál | Nerezavějící ocel 1.4404 (316L) |
| Materiál těsnění | Silikon |
| Max. užitečné zatížení | 112 kg |
| Montáž s přírubovou deskou | Šrouby M6 s šestihrannou drážkou 10 SW |
| Místa využití |
Zóna rizika výbuchu
Zpracovatelský průmysl Ropný a plynárenský průmysl Chemický průmysl Na moři Na souši |
| Odolnost proti nárazu |
Verze 7 J ATEX
Standardní verze 10 J |
| Poznámka: třída ochrany | Pokud je použito v teplotním rozsahu nad 105 °C, stupeň krytí je omezen na IP 66. |
| Provedení povrchu | elektricky leštěno |
| Provozní teplota, max. | 135 °C |
| Provozní teplota, min. | -60 °C |
| Průchodkové desky |
Dolní
vrchol vlevo pravá |
| Připojení krytu | 4 připájené montážní podstavce 11mm s otvory (2 s jednoduchou drážkou a 2 s křížovou drážkou) |
| Připojení víka | Příchytka na čtvrt otáčky s vložkou s drážkou |
| Přírubová deska | Ano |
| Přístupové otevírání: výška | 567 mm |
| Přístupové otevírání: šířka | 391 mm |
| Rozměry krabice | 630 x 770 x 240 |
| Standardy |
DIN EN 62208 - Standardní prázdná skříň
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| Stupeň krytí | IP66 |
| Stupeň krytí (UL) |
Type 3
Type 4X Type 12 |
| Tloušťka materiálu krytu | 1,5 mm |
| Tloušťka materiálu příruby | 3 mm |
| Tloušťka materiálu skříně | 1,5 mm |
| Umístění zemnících šroubů | Strana krytu C |
| Velikost AF | 10 mm |
| Víko - úhel otevření | 130 ° |
| WDU 10 / ZDU 10 | 4x36 |
| WDU 16 / ZDU 16 | 3x30 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 5x71 |
| WDU 35 / ZDU 35 | 2x22 |
| WDU 4 / ZDU 4 | 5x59 |
| WDU 6 / ZDU 6 | 4x45 |
| Země, skříň, vnitřní | Připájený M6 nerezový zemnící kolík v těle i víku krytu. |
| WDU 10 / ZDU 10 | 2x53 |
| WDU 16 / ZDU 16 | 2x44 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x105 |
| WDU 35 / ZDU 35 | 1x33 |
| WDU 4 / ZDU 4 | 3x88 |
| WDU 6 / ZDU 6 | 3x66 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [PTB11ATEX2019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157711) [16-AV4BO-245X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157712) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [LMP 21.0017 - CAIXA DE JUNÇÃO KLIPPON TB - KTB MH QL FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_252967) [CERTIFICADO - LMP 21.0016U KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_268378) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) [GYJ14.1310X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157707) [IECEXPTB11.0071](https://mdcop.weidmueller.com/mediadelivery/asset/900_157710) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93339) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1200710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1200710000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1200710000&norm=0) |
| Specifikací zakázky |
[Klippon TB QL 624515 S4E4_1200710000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_57530)
[Klippon TB QL 624515 S4E4_1200710000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_57603) [Klippon TB QL 624515 S4E4_1200710000_NL](https://mdcop.weidmueller.com/mediadelivery/asset/900_57662) |
| Uživatelská dokumentace | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40379) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL WIND 2012 EN](http://download.weidmueller.com/asset/download/file/38289) [FL APPL PROCESS EN](http://download.weidmueller.com/asset/download/file/38303) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [PI KLIPPON TB MH QL EN](http://download.weidmueller.com/asset/download/file/38134) [PI KLIPPON TB MH QL EN](http://download.weidmueller.com/asset/download/file/38134) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| Schválení |              |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E243298 |
