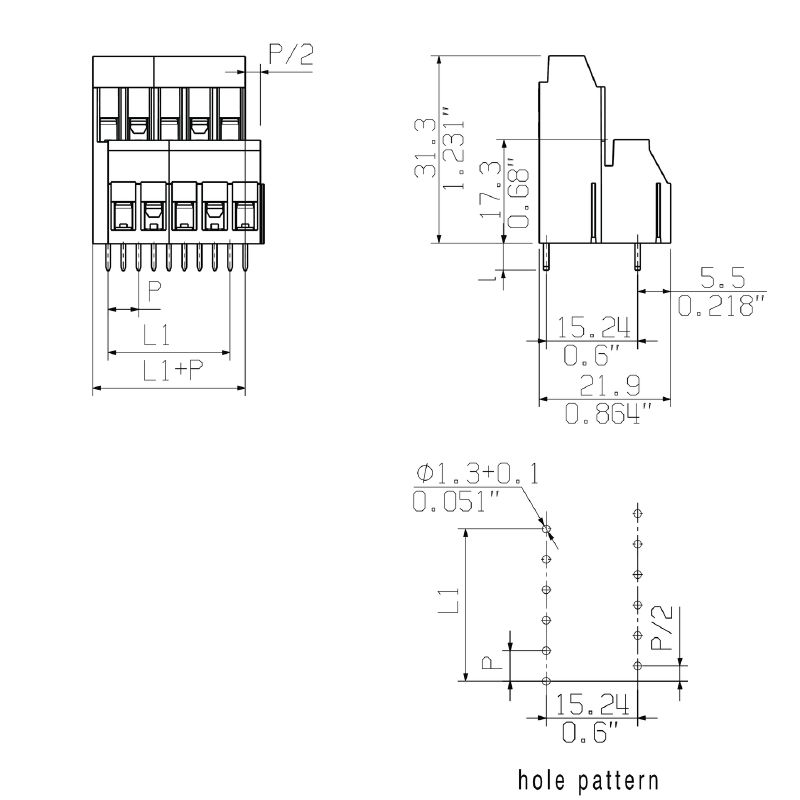

Rysunek wymiarowany
LL2N 5.00/40/90 3.2SN OR BX
Wykres

LL2N 5.00/40/90 3.2SN OR BX

Morsetti per circuito stampato, 5.00 mm, Numero di poli: 40, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box

Nr. produktu 1977430000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 12
Osvědčení Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto Rendszerparaméterek Datos del material Conduttori adatti al collegamento Jmenovité údaje podle IEC Nenndaten nach CSA Dane znamionowe wg UL 1059 Embalaje Ważna informacja Klasyfikacje

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Dati generali per l’ordinazione

Wersja
Morsetti per circuito stampato, 5.00 mm, Numero di poli: 40, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box
Nr zam.
1977430000
Typ
LL2N 5.00/40/90 3.2SN OR BX
GTIN (EAN)
4032248673049
Ilość
10 szt.
parametry produktu
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
opakowanie
skrzynia

Dimensions and weights

Głębokość
21,99 mm
Głębokość (cale)
0,866 inch
Wysokość
34,5 mm
Wysokość (cale)
1,358 inch
Najmniejsza wysokość montażu
31,3 mm
Szerokość
102,5 mm
Szerokość (cale)
4,035 inch
Masa netto
71,5 g

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme senza esenzione
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Rendszerparaméterek

Rodzina produktów
OMNIMATE Signal - sorozat LL
Metoda wykonywania złącz
Przyłącze z jarzmem
Właściwość, punkt zaciskowy
WireReady
montaż na płytce drukowanej
Połączenie lutowane THR
Kierunek odejścia przewodu
90°
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
Liczba biegunów
40
liczba rzędów z biegunami
2
z możliwością połączenia szeregowego przez klienta
Tak
Liczba rzędów
2
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,2 mm
Wymiary kołka lutowniczego
0,75 x 0,9 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
1
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0,5 Nm
Moment obrotowy dociągający, maks.
0,6 Nm
śruba dociskowa
M 3
Długość odizolowania
6 mm
L1 in mm
95 mm
L1 w calach
3,74 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
Stopień ochrony
IP20

Datos del material

Materiał izolacyjny
Wemid (PA)
Barwny
pomarańczowy
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Powierzchnia styku
cynowana
powlekanie
4-6 μm SN
Typ cynowania
matowe
Struktura warstwowa przyłącza lutowanego
4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Conduttori adatti al collegamento

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
6 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
6 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
32,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
27,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
22 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s z 120 A

Nenndaten nach CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1202191
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Embalaje

opakowanie
Caja
Długość VPE
131 mm
Szerokość VPE
108 mm
Wysokość VPE
60 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
