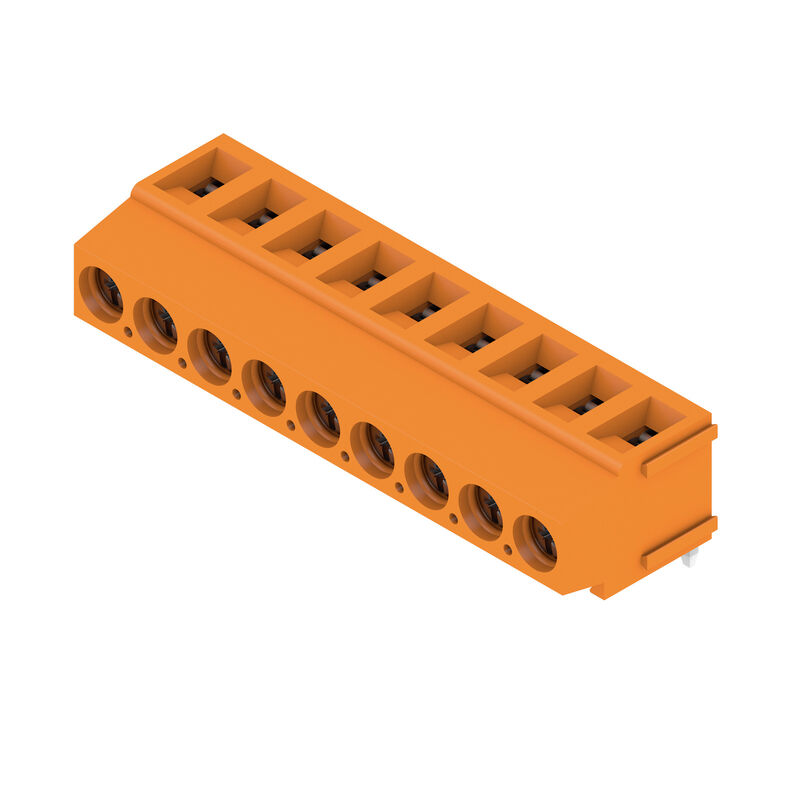

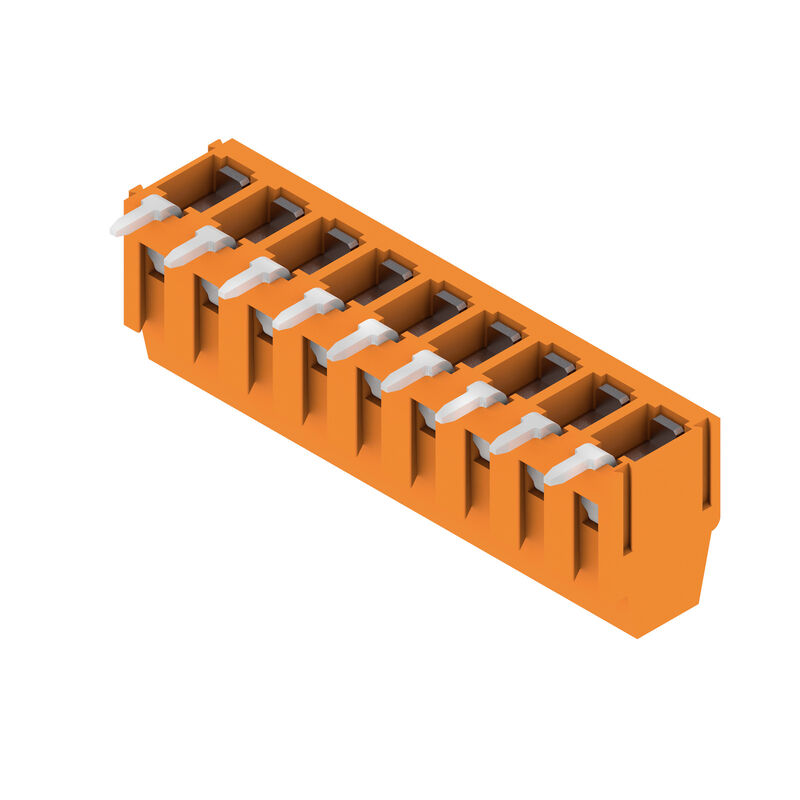

LM 5.00/09/180 3.5SN OR BX — Obrázek výrobku

Stáhnout datový list Jednotlivá složka EDA

LM 5.00/09/180 3.5SN OR BX

Svorka PCB, 5.00 mm, Počet pólů: 9, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s upínacím třmenem, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 1234290000

Vlastnosti

Všeobecné objednací údaje

Verze	Svorka PCB, 5.00 mm, Počet pólů: 9, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s upínacím třmenem, Upínací rozsah, max. : 2.5 mm², Box
Číslo objednávky	1234290000
Typ	LM 5.00/09/180 3.5SN OR BX
GTIN (EAN)	4050118018394
Množství	50 ks
Údaje výrobku	IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14
Balení	Box

Rozměry a hmotnosti

Hloubka	13,8 mm
Hloubka (v palcích)	0,543 inch
Výška	13,5 mm
Výška (v palcích)	0,531 inch
Nejvyšší nebo nejnižší verze	10 mm
Šířka	45,55 mm
Šířka (v palcích)	1,793 inch
Čistá hmotnost	3,5 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Parametry systému

Skupina produktů	OMNIMATE Signal - řada LM
Metoda připojení vodiče	Připojení s upínacím třmenem
Montáž na PCB desku	Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče	180°
Rozteč v mm (P)	5 mm
Rozteč v palcích (P)	0,197 "
Počet pólů	9
Množství řady kolíků	1
Vybavuje zákazník	Ano
Počet řad	1
Max. sousedních kolíků na řadu	24
Pájecí kolík, délka (l)	3,5 mm
Rozměry pájecích pinů	0,95 x 0,8 mm
Průměr otvoru pájecího očka (D)	1,3 mm
Tolerance průměru otvoru pájecího očka (D)	+ 0,1 mm
Počet pájených kolíků na pól	1
Hrot šroubováku	0,6 x 3,5
Standard hrotu šroubováku	DIN 5264
Utahovací moment, min.	0,4 Nm
Utahovací moment, max.	0,5 Nm
Svěrný šroub	M 2,5
Délka odizolování	6 mm
L1 v mm	40 mm
L1 v palcích	1,575 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 10
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem hřbetu ruky
Stupeň krytí	IP20
Objemový odpor	1,20 mΩ
Izolační síla	≥ 10⁸ Ω

Údaje o materiálu

Izolační materiál	Wemid (PA)
Barevný	Oranžová
Barevný graf (podobné)	RAL 2000
Skupina izolačního materiálu	I
Komparativní index sledování (CTI)	≥ 600
Izolační síla	≥ 10⁸ Ω
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Nátěr	1-3 μm Ni 4-6 μm SN
Typ cínování	matný povrch
Struktura vrstev pájeného připojení	1...3 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	120
Teplotní rozsah, instalace, min.	-25 °C
Teplotní rozsah, instalace, max.	120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,2 mm²
Upínací rozsah, max.	2,5 mm²
Průřez propojení AWG, min.	AWG 24
Průřez propojení AWG, max.	AWG 14
Pevné, min. H05(07) V-U	0,2 mm²
Pevné, max. H05(07) V-U	2,5 mm²
Pružné, min. H05(07) V-K	0,2 mm²
Pružné, max. H05(07) V-K	2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø	2,4 mm x 1,5 mm; 1,9 mm
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409500000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0282600000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409600000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0282700000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409700000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0372600000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,25 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 9025740000 Délka odizolování: jmen.: 5 mm Doporučená dutinka na konci vodiče: 9018910000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,34 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 9025750000
Referenční text	Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	16 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	14,2 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	4 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)	CSA
Č. osvědčení (CSA)	200039-1815154
Jmenovité napětí (aplikační skupina B / CSA)	300 V
Jmenovité napětí (aplikační skupina D / CSA)	300 V
Jmenovitý proud (aplikační skupina B / CSA)	18 A
Jmenovitý proud (aplikační skupina D / CSA)	10 A
Průřez vodiče AWG, min.	AWG 24
Průřez vodiče AWG, max.	AWG 14
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	300 V
Jmenovité napětí (aplikační skupina D / UL 1059)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059)	15 A
Jmenovitý proud (aplikační skupina D / UL 1059)	10 A
Průřez vodiče, AWG, min.	AWG 24
Průřez vodiče, AWG, max.	AWG 14
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Box
Délka VPE	278 mm
Šířka VPE	154 mm
Výška VPE	58 mm

Typové testy

Test: Trvanlivost značení	Standard: DIN EN 60999-1, oddíl 9.5 / 12.00 Test: označení původu, identifikace typu, rozteč, typ materiálu, označení schválení UL, označení schválení CSA, trvanlivost Vyhodnocení: k dispozici
Test: průřez připojitelný svorkami	Standard: DIN EN 60999-1, oddíl 9.5 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02 Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,2 mm² Typ vodiče a průřez vodiče: splétaný 0,2 mm² Typ vodiče a průřez vodiče: splétaný 1,5 mm² Typ vodiče a průřez vodiče: pevný 2,5 mm² Typ vodiče a průřez vodiče: AWG 24/1 Typ vodiče a průřez vodiče: AWG 24/19 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: k dispozici
Test poškození a náhodného uvolnění vodičů	Standard: DIN EN 60999-1, oddíl 9.5 / 12.00 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,25 mm² Typ vodiče a průřez vodiče: AWG 24/1 Typ vodiče a průřez vodiče: AWG 24/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,5 mm² Vyhodnocení: vyhovělo Požadavek: 0,4 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-K1,5 Vyhodnocení: vyhovělo Požadavek: 0,7 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-U2,5 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: vyhovělo
Test vytažení	Standard: DIN EN 60999-1, oddíl 9.5 / 12.00 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,25 mm² Typ vodiče a průřez vodiče: AWG 24/1 Typ vodiče a průřez vodiče: AWG 24/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Požadavek: 0,4 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-K1,5 Vyhodnocení: vyhovělo Požadavek: 0,7 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-U2,5 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: vyhovělo

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Dutinka bez plastového límce podle normy DIN 46228/1

Dutinka s plastovým límcem podle normy DIN 46228/4

P na nákresu = rozteč

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89621)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1234290000)
Oznámení o změně produktu	[Modification of the clamping yoke on product families LM 5.0x, LL 6.35, LL 9.52 and WGK 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_306318)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Klasifikace

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Osvědčení

Schválení	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
