LXXX 15.00/09/90 4.5SN BK BX

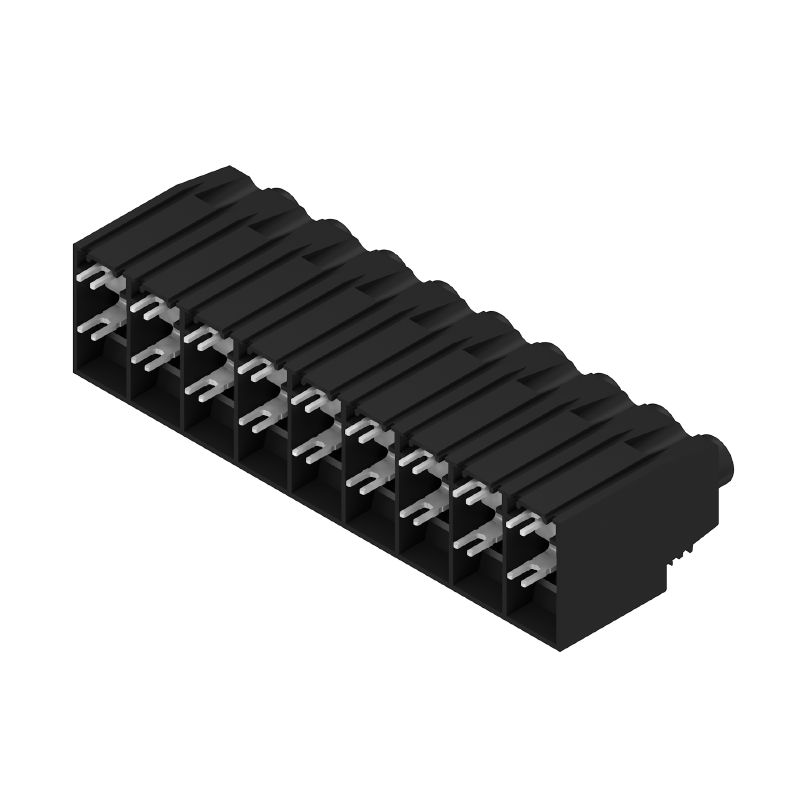

Obrázek výrobku
LXXX 15.00/09/90 4.5SN BK BX
Obrázek výrobku
LXXX 15.00/09/90 4.5SN BK BX
Dimensional drawing
LXXX 15.00/09/90 4.5SN BK BX
Graph
LXXX 15.00/09/90 4.5SN BK BX
Graph
LXXX 15.00/09/90 4.5SN BK BX
Graph
Increased power reserves
Optimised application safety
LXXX 15.00/09/90 4.5SN BK BX
Výhoda produktu
Increased power reserves
Optimised application safety
LXXX 15.00/09/90 4.5SN BK BX

LXXX 15.00/09/90 4.5SN BK BX

Tento výrobek již nebude k dispozici.

PCB 단자대, 15.00 mm, 극 수: 9, 90°, 솔더 핀 길이(l): 4.5 mm, 주석 도금, 검정, 클램프 요크 결선, 클램프 범위, 최대 : 50 mm², 박스

ID výrobku 1386850000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 5
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 Märkdata enligt CSA Dane znamionowe wg UL 1059 패키징 Type tests Important note Klasyfikacje

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

일반 주문 데이터

Versione
PCB 단자대, 15.00 mm, 극 수: 9, 90°, 솔더 핀 길이(l): 4.5 mm, 주석 도금, 검정, 클램프 요크 결선, 클램프 범위, 최대 : 50 mm², 박스
N. d’ordine
1386850000
Tipo
LXXX 15.00/09/90 4.5SN BK BX
GTIN (EAN)
4050118187717
CPZ
8 ks
Údaje výrobku
IEC: 1000 V / 150 A / 0.5 - 50 mm²
UL: 600 V / 126 A / AWG 20 - AWG 1
Balení
Box
Stato consegna
Tento produkt v budoucnu už nebude k dispozici.
Ultima data dell’ordine
/Date(1773356400000)/

치수 및 중량

Profondità
31 mm
Profondità (pollici)
1,22 inch
Posizione verticale
56 mm
Height (inches)
2,205 inch
Najmniejsza wysokość montażu
51,5 mm
Larghezza
136 mm
Byggbredd (tum)
5,354 inch
Peso netto
268,495 g

환경 제품 규정 준수

Stato conformità RoHS
준수, 예외 미존재
REACH SVHC
Нет SVHC выше 0,1 wt%

시스템 매개변수

Famiglia prodotti
OMNIMATE 파워 - 시리즈 LXXX
Tecnica di collegamento cavi
Clamping yoke connection
Montaggio su circuito stampato
Соединение THT под пайку
Direzione d'uscita del conduttore
90°
Passo in mm (P)
15 mm
Passo in pollici (P)
0,591 "
Numero di poli
9
Numero di serie di poli
1
assemblabile da parte del cliente
Ne
Počet řad
1
Lunghezza spina a saldare (l)
4,5 mm
Dimensioni del codolo a saldare
1,2 x 1,2 mm
Diametro foro di equipaggiamento (D)
1,6 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Numero di codoli a saldare per polo
4
Lama cacciavite
1,2 x 6,5
Standard hrotu šroubováku
DIN 5264
Utahovací moment, min.
2,5 Nm
Utahovací moment, max.
4 Nm
Svěrný šroub
M 6
Délka odizolování
18 mm
L1 v mm
120 mm
L1 v palcích
4,727 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Stupeň krytí
IP20

자재 데이터

Materiale isolante
Wemid(PA)
Colori
black
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Slitina
Superficie dei contatti
pocínované
Rivestimento
4-6 μm SN
Struttura a strati del collegamento a saldare
1.5...3 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

결선에 적합한 컨덕터

Campo di sezioni, min.
0,5 mm²
Campo di sezioni, max.
50 mm²
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo AWG, max.
AWG 1
rigido, min. H05(07) V-U
0,5 mm²
rigido, max. H05(07) V-U
16 mm²
Semirigido, min. H07V-R
6 mm²
multifilare, max. H07V-R
50 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
35 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,5 mm²
con terminale AEH con collare DIN 46 228/4, max.
35 mm²
con terminale, DIN 46228 pt 1, min.
0,5 mm²
con terminale a norma DIN 46 228/1, max.
35 mm²
Conduttore innestabile
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      9019180000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004090000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      9019210000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004110000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      0565700000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004130000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      10 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        21 mm
    • Doporučená dutinka na konci vodiče:
      0565800000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      0379300000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      16 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        21 mm
    • Doporučená dutinka na konci vodiče:
      0566000000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      0375200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      0565600000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004070000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      35 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        19 mm
    • Doporučená dutinka na konci vodiče:
      9019320000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      0368900000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      50 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004210000
Testo di riferimento
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

IEC 정격데이터

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
150 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
150 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1 000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
8 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV

Märkdata enligt CSA

Tensione nominale (Gruppo B / CSA)
600 V
Tensione nominale (Gruppo C / CSA)
600 V
Tensione nominale (Gruppo D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
127 A
Corrente nominale (Gruppo C / CSA)
127 A
Corrente nominale (Gruppo D / CSA)
5 A
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo AWG, max.
AWG 1

Dane znamionowe wg UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
126 A
Corrente nominale (Gruppo C / UL 1059)
126 A
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo AWG, max.
AWG 1
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

패키징

Imballaggio
박스
Lunghezza VPE
338 mm
Larghezza VPE
130 mm
Altezza VPE
54 mm

Type tests

Test: Durabilità delle siglature
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, type of material, pitch, date clock, approval marking CSA, approval marking UL, durability
  • Evaluation:
    available
Test: Sezione bloccabile
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      pevný 16 mm²
    • Typ vodiče a průřez vodiče:
      pružný 35 mm²
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
    • Typ vodiče a průřez vodiče:
      AWG 10/1
    • Typ vodiče a průřez vodiče:
      AWG 1/19
    • Typ vodiče a průřez vodiče:
      H07V-R50
    • Typ vodiče a průřez vodiče:
      H07V-K35
  • Vyhodnocení:
    vyhovělo
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    1,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 10/1
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    2.0 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      laněný 10 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    8,6 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 1/19
  • Vyhodnocení:
    nezkontrolováno
  • Požadavek:
    8,6 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pružný 35 mm²
  • Vyhodnocení:
    vyhovělo
Test di estrazione
  • Standard:
    DIN EN 60999, oddíl 8.5 / 04.94
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥80 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 10/1
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥ 90N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      laněný 10 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    > 236 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 1/19
  • Vyhodnocení:
    nezkontrolováno
  • Požadavek:
    > 190 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pružný 35 mm²
  • Vyhodnocení:
    vyhovělo

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• IP 20 от 16 до 50 мм²
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Для проводов, содержащих более 19 жил, необходимо использовать кабельные наконечники.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
