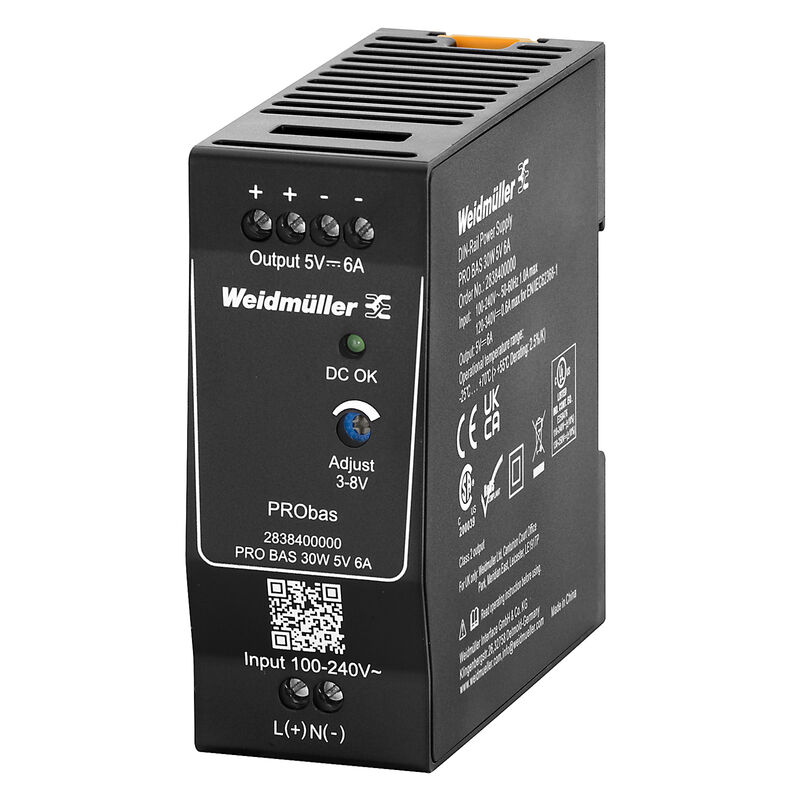

PRO BAS 30W 5V 6A
PRO BAS 30W 5V 6A
Courbe de dérating
Temperature Derating
PRO BAS 30W 5V 6A
Courbe de dérating
AC-Input Derating
PRO BAS 30W 5V 6A
Courbe de dérating
DC-Input Derating

PRO BAS 30W 5V 6A

Alimentation, Alimentation à découpage, 5 V

Référence produit 2838400000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 12
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Entrée Sortie Données générales CEM / choc / vibration Coordination de l'isolation Sécurité électrique (normes appliquées) Données de connexion (entrée) Données de connexion (sortie) Signalisation PA52_7 Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

Informations générales de commande

Version
Alimentation, Alimentation à découpage, 5 V
Référence
2838400000
Type
PRO BAS 30W 5V 6A
GTIN (EAN)
4064675444091
Qté.
1 Pièce

Dimensions et poids

Profondeur
85 mm
Profondeur (pouces)
3,346 inch
Hauteur
90 mm
Hauteur (pouces)
3,543 inch
Largeur
36 mm
Largeur (pouces)
1,417 inch
Poids net
245 g

Températures

Température de stockage
-40 °C...85 °C
Température de fonctionnement
-25 °C...70 °C
Démarrage
≥ -40 °C
Humidité
humidité relative 5…95 %, sans condensation

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Entrée

Campo tensione d'ingresso DC
110...370 V DC (derating at <120 V DC)
Current consumption in relation to the input voltage
  • Type de tension:
    AC
  • Tension d'entrée:
    230 V
  • Courant d'entrée:
    0,34 A
  • Type de tension:
    AC
  • Tension d'entrée:
    115 V
  • Courant d'entrée:
    0,56 A
  • Type de tension:
    DC
  • Tension d'entrée:
    120 V
  • Courant d'entrée:
    0,28 A
Frekvenční rozsah AC
45…65 Hz
Fusible amont recommandé
Fusible 2 A / DI
6 A, char. Disjoncteur automatique B
2...4 A, car. Disjoncteur automatique C
Input fuse (internal)
Oui
Plage de tension d&rsquo;entrée AC
85...264 V AC (dérive thermique à 100 V AC)
Rated input voltage
110...240 V AC / 120...340 V DC
Technique de raccordement
Raccordement vissé
Wire connection method
Raccordement vissé
Znamionowy pobór mocy
34,48 VA
유입 전류
40 A @ 230 V AC, 25 °C

Sortie

Charge capacitive
5,5 mF
Continuous output current @ UNominal
6 A @ 55 °C
3.75 A @ 70 °C
Courant de sortie nominal pour Unom
6 A @ 55 °C
Courant de sortie, max.
6 A
Ondulation résiduelle, appels de courant
≤ 50 mVpp à charge totale
Possibilité de mise en parallèle
oui, max. 3
Protection contre la tension inverse
Oui
Protection de surcharge
Oui
Puissance délivrée
30 W
Technique de raccordement
Raccordement vissé
Technique de raccordement de conducteurs
Raccordement vissé
Temps de pontage en cas de panne de secteur .
  • Temps de passage en cas de panne de secteur, min.:
    20 ms
  • Type de tension d'entrée:
    AC
  • Tension d'entrée:
    120 V
  • Courant de sortie:
    6 A
  • Tension de sortie .:
    5 V
  • Temps de passage en cas de panne de secteur, min.:
    80 ms
  • Type de tension d'entrée:
    AC
  • Tension d'entrée:
    230 V
  • Courant de sortie:
    6 A
  • Tension de sortie .:
    5 V
Tension de sortie nominale
5 V DC
Tension de sortie, max.
8 V
Tension de sortie, min.
3 V
Tension de sortie, remarque
réglable via un potentiomètre

Données générales

Building height
90 mm
Esecuzione della custodia
Isolant de protection, plastique
Facteur de puissance (env.)
0.45 @ 120 V AC
0.45 @ 230 V AC
Förlusteffekt, märklast
3,9 W
Humidité
humidité relative 5…95 %, sans condensation
Mounting position, installation notice
Horizontal sur rail profilé TS35. 50 mm d’espace libre au-dessus et en dessous pour la circ. d’air. Peuvent être montés côte à côte sans laisser d’espace intermédiaire.
Horizontal sur rail DIN TS 35, dégagement supérieur et inférieur de 50 mm pour le débit d'air libre, dégagement de 10 mm pour les sous-ensembles voisins.
50 mm de distance en haut et en bas pour une libre circulation de l'air ; peuvent être montés côte à côte sans espacement
Sur le rail de montage TS 35, dégagement de 50 mm au-dessus et en dessous pour l'alimentation en air libre.
MTBF
  • Selon la norme:
    SN 29500
  • Durée de fonctionnement (heures), min.:
    1 200 000 h
  • Température ambiante:
    40 °C
  • Tension d'entrée:
    230 V
  • Puissance de sortie:
    30 W
  • Cycle de service:
    100 %
Power loss, idling
0,5 W
Protection against over-heating
Oui
Rendement
87% @ 230 V AC
Status indication
LED verte
Stupeň krytí
IP20
Temps de maintien de la tension en cas de coupure AC à Inom
> 80 ms @ 230 V AC / > 20 ms @ 115 V AC
Šířka budovy
36 mm
Защита от короткого замыкания
Oui

CEM / choc / vibration

Noise emission in accordance with EN55032
Classe B
Odolnost proti rázům IEC 60068-2-27
30 g dans toutes les directions
Prueba de resistencia a interferencias según
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
IEC 61000-6-4
EN 61000-4-4 (Balayage)
EN 61000-4-5 (Surtension)
EN61000-4-6 (conduit)
EN61000-4-8 (Fields)
EN 61000-4-11 (DIP)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3
Vibration resistance IEC 60068-2-6
0,7 g selon la norme EN 50178

Coordination de l'isolation

Insulation voltage, input/output
3,5 kV
Skyddsklass
II
Степень загрязнения
2

Sécurité électrique (normes appliquées)

Bassa tensione protettiva
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
스위치 모드 전원 공급용 안전 변압기
Selon EN 61558-2-16

Données de connexion (entrée)

Couple de serrage max.
0,6 Nm
Couple de serrage min.
0,5 Nm
Lame de tournevis
0,6 x 3,5
Nombre de blocs de jonction
2 (L,N)
Section de raccordement du conducteur, AWG/kcmil , max.
12 AWG
Section de raccordement du conducteur, AWG/kcmil , min.
26 AWG
Section de raccordement du conducteur, flexible , max.
6 mm²
Section de raccordement du conducteur, flexible , min.
0,5 mm²
Section de raccordement du conducteur, rigide , max.
6 mm²
Section de raccordement du conducteur, rigide , min.
0,5 mm²
Technique de raccordement
Raccordement vissé

Données de connexion (sortie)

Antal plintar
4 (++ / --)
Connection system
Raccordement vissé
Couple de serrage max.
0,6 Nm
Couple de serrage min.
0,5 Nm
Lame de tournevis
0,6 x 3,5
Section de raccordement du conducteur, AWG/kcmil , max.
12 AWG
Section de raccordement du conducteur, AWG/kcmil , min.
26 AWG
Section de raccordement du conducteur, flexible , max.
6 mm²
Section de raccordement du conducteur, flexible , min.
0,5 mm²
Section de raccordement du conducteur, rigide , max.
6 mm²
Section de raccordement du conducteur, rigide , min.
0,5 mm²

Signalisation PA52_7

Contact libre de potentiel
Non
Indicateur de fonctionnement
LED verte
LED verde
Tension de fonctionnement OK
Tension de déclenchement, LED
Uout > 0.9 x Unominal min

Classifications

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
