SAEIW-M12BD-4-HTL

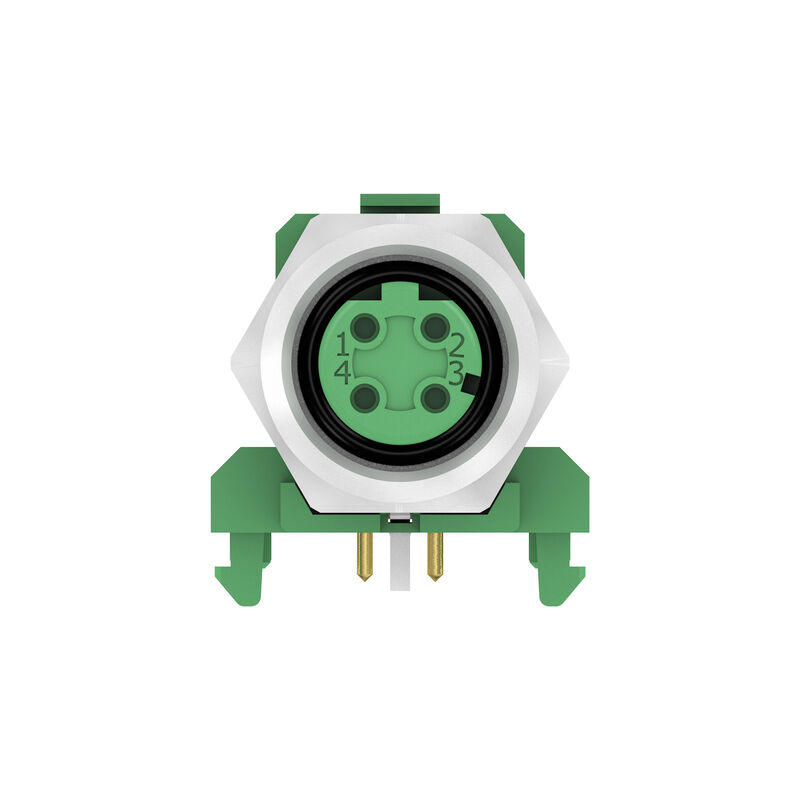

Obrázek výrobku
SAEIW-M12BD-4-HTL
Obrázek výrobku
SAEIW-M12BD-4-HTL
Obrázek výrobku
SAEIW-M12BD-4-HTL

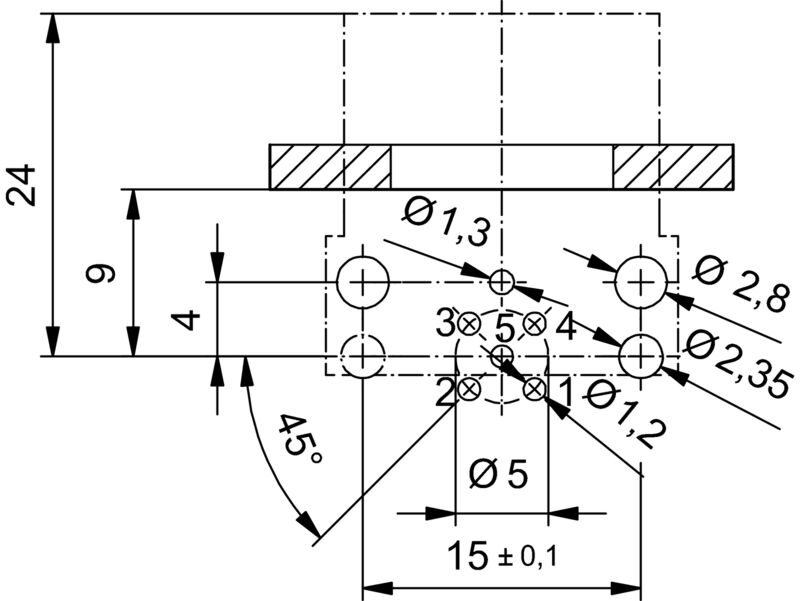

DPS design
SAEIW-M12BD-4-HTL
Přední panel
SAEIW-M12BD-4-HTL
Schéma pólů
M12 = D-coded

SAEIW-M12BD-4-HTL

Vestavěné zástrčky, M12, Montážní závit: M 12, Počet pólů: 4, Délka vlákna / kabelu:

ID výrobku 2424410000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické údaje o zásuvném konektoru DPS Obecné informace Udaje o materiálu Systémové parametry Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Vestavěné zástrčky, M12, Montážní závit: M 12, Počet pólů: 4, Délka vlákna / kabelu:
Číslo objednávky
2424410000
Typ
SAEIW-M12BD-4-HTL
GTIN (EAN)
4050118432183
Qty.
10 ks

Rozměry a hmotnosti

Poids net
17 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technické údaje o zásuvném konektoru DPS

Kódování
D-kódování
Montážní závit
M12
Povrch krytu
poniklované
Počet pólů
4
Připojení stínění
Ano
Skříně
M12 konektor samice
Typ montáže
Montáž na zadní panel
Jmenovité napětí
250 V
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Jmenovitý proud
4 A
Hőmérsékleti tartomány
-30…80 °C
Stupeň krytí
IP67
Povrch kontaktu
Au (zlato)
Hlavní materiál krytu
CuZn
poniklované
Csatlakozási menet
M12
Utahovací moment
M12: 0,8 Nm
Filetage de montage
M 12
Rozpětí utahovacího momentu instalace
1.2 Nm
Utahovací moment instalace
  • max.:
    1,2 Nm
Montage sur le circuit imprimé
Pájení ponořením
Résistance d'isolation
100 MΩ
Závažnost znečištění
3 (2 vně utěsněného prostoru)
Cykly zapojování
≥ 100
Materiál kontaktu
Slitina
Aretační matice, materiál
Poniklovaný CuZn
Materiál krytu montovaného s přírubou
Poniklovaný CuZn

Obecné informace

Počet pólů
4
Hlavní materiál krytu
CuZn
poniklované
Připojovací závit
M12
Matériau des contacts
Slitina
Surface du contact
Au (zlato)
Typ montáže
Montáž na zadní panel
Stupeň krytí
IP67
Cykly zapojování
≥ 100

Udaje o materiálu

Materiál kontaktu
Slitina
Povrch kontaktu
Au (zlato)

Systémové parametry

Montáž na PCB desku
Pájení ponořením
Cykly zapojování
≥ 100
Množství řady kolíků
1
Odpor izolace
100 MΩ
Počet pólů
4
Stupeň krytí
IP67

Klasifikace

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
