SAIBWP-4A-4/8-M12

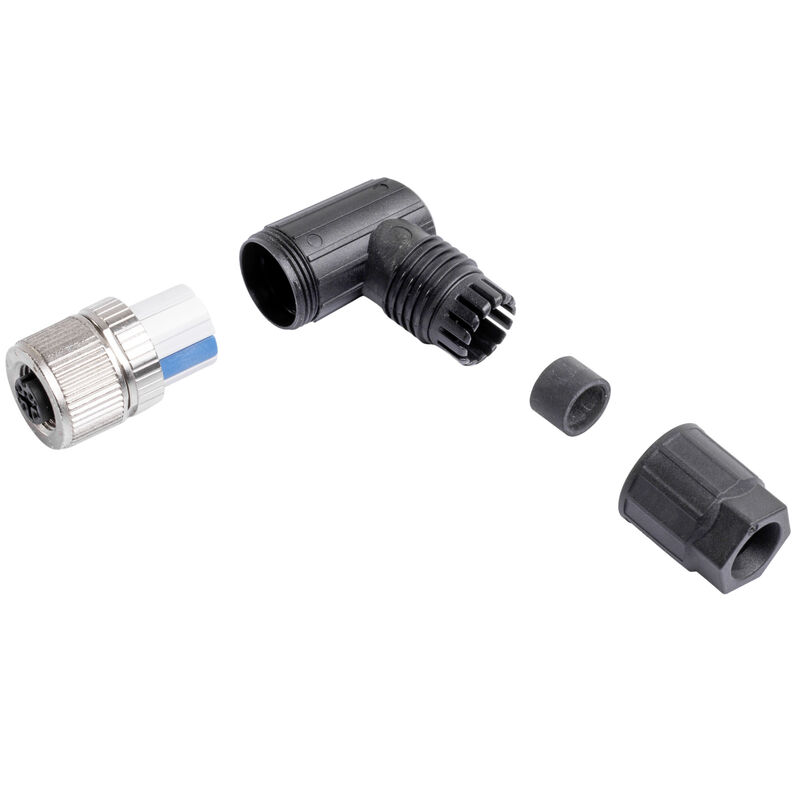

Zdjęcie produktu
SAIBWP-4A-4/8-M12
Rysunek
SAIBWP-4A-4/8-M12

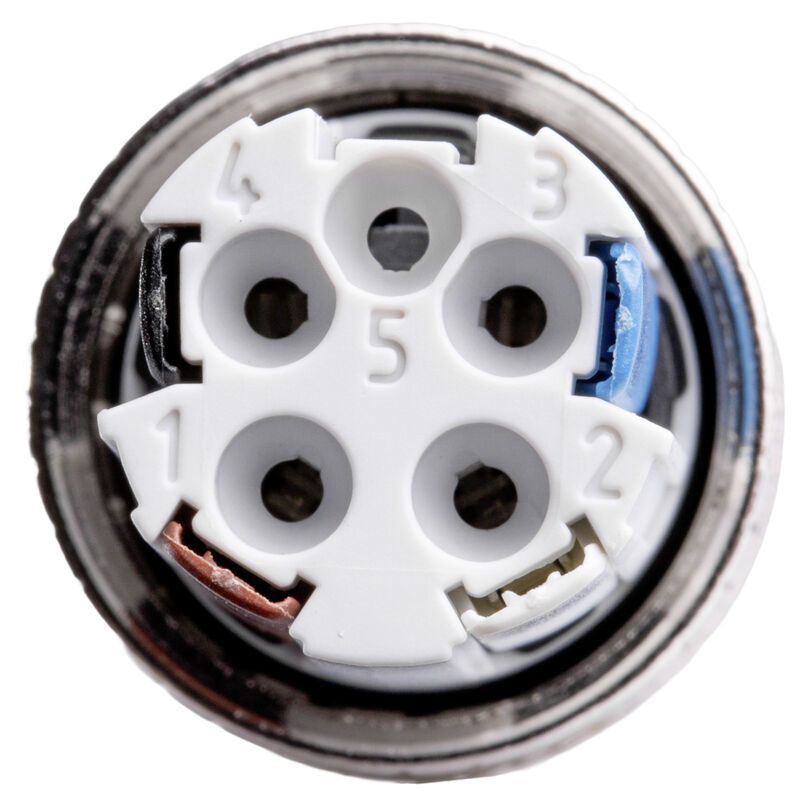

Schemat biegunów
Socket

SAIBWP-4A-4/8-M12

Dołączalny łącznik instalacyjny, M12

Nr. produktu 2681510000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 20
Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne adaptowalnych złączy wtykowych Dane ogólne Normy Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Dołączalny łącznik instalacyjny, M12
Nr zam.
2681510000
Typ
SAIBWP-4A-4/8-M12
GTIN (EAN)
4050118759389
Ilość
1  szt.

Wymiary i masa

Masa netto
22  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Dane techniczne adaptowalnych złączy wtykowych

kodowanie
Kodowanie A
Liczba biegunów
4
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
napięcie znamionowe
250  V
Podstawowy materiał obudowy
PA 66
Powierzchnia styku
Ni/Au
Przekrój przyłącza przewodu, maks.
0,75  mm²
Przekrój przyłącza przewodu, min.
0,14  mm²
Przyłącze ekranu
Nie
Prąd znamionowy
4  A
Rodzaj przyłącza
PUSH IN
Rodzaj styku
Złącze żeńskie
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Wytrzymałość izolacji
≥ 100 MΩ
Zakres temperatury obudowy
-40 - +85 °C
Średnica kabla, maks.
8  mm
Średnica kabla, min.
4  mm

Dane ogólne

Liczba biegunów
4
złącze 1
M12
Przyłącze 2
PUSH IN
Podstawowy materiał obudowy
PA 66
Ścieżka połączenia
M12
Powierzchnia styku
Ni/Au
Stopień ochrony
IP67

Normy

Ochrona przeciwpożarowa w pojazdach szynowych
DIN EN 45545-2
Odporność na wstrząsy i drgania zgodnie z
EN 50155:2001

Klasyfikacje

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231
