SAIL-M12BG-K-1.5P
SAIL-M12BG-K-1.5P
Rysunek wymiarowy
SAIL-M12BG-K-1.5P
Schemat biegunów
Socket
SAIL-M12BG-K-1.5P
Schemat połączeń
SAIL-M12BG-K-1.5P
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-K-1.5P

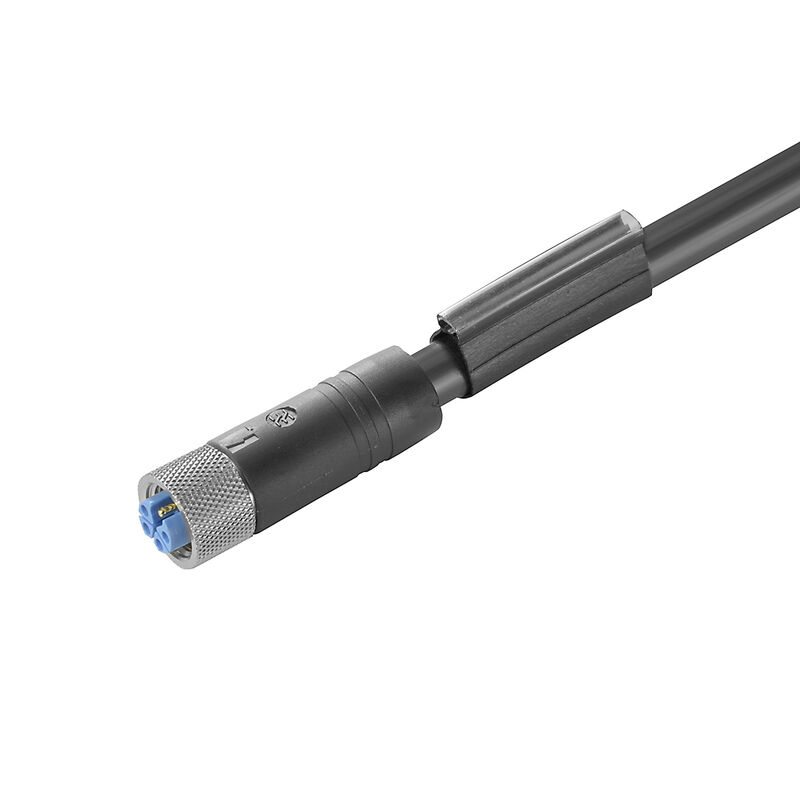

Przewód zasilający, Jeden koniec bez złącza, M12, Liczba biegunów : 5 (4 + PE), 1.5 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 2455150150
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E257571

Ogólne dane zamówieniowe

Versione
Przewód zasilający, Jeden koniec bez złącza, M12, Liczba biegunów : 5 (4 + PE), 1.5 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Заказ №
2455150150
Tipo
SAIL-M12BG-K-1.5P
GTIN (EAN)
4050118469912
Ilość
1 szt.

Wymiary i masa

Masa netto
100 g

Zgodność produktu z wymogami środowiska naturalnego

Состояние соответствия RoHS
Zgodne, z wyłączeniem
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

PP
Beschleunigung
5 m/s²
Biegeradius min., bewegt
7,5 x średnica kabla
Biegeradius, min., fest verlegt
4 x średnica kabla
Biegezyklen
10 mln
Campo delle temperature, posa fissa
-40...80 °C
Campo delle temperature, posa mobile
-30...80 °C
Configurable cable length
Nie
Diametro esterno
8 mm ± 0.2 mm
Długość kabla
1,5 m
Ekranowane
Nie
Funkcja PE
Tak
Gaine selon UL AWM
20939 (80 °C / 600 V)
Geschwindigkeit
5 m/s
Halogenki
Nie
Hegesztési szikrákkal szembeni ellenállás
Nie
kolor płaszcza
czarny
Mantelmaterial
PUR
Numero di poli
5 (4 + PE)
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
Tak
Resistente alle perle di saldatura
Nie
Réticulé par irradiation
Nie
Színkód gyűrű
zielony / żółty
czarny (1)
czarny (2)
czarny (3)
czarny (4)

Dane ogólne techniczne

Cykle wpinania
≤ 100
LED
Nie
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
600 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Stopień ochrony
IP65
IP67
po wkręceniu
Stopień zanieczyszczenia
3
Wykonanie
złącze żeńskie, proste
Zakres temperatury obudowy
-40 … +85 ° C
zmostkowany
Nie
Znamionowe natężenie prądu
12 A
Кодировка
K-coded
Поверхность контакта
pozłacany
Соединительная резьба
M12

Właściwości elektryczne

Resistenza d'isolamento
108 Ω
Tensione nominale
600 V

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E257571

Normy

Norma dot. łączników wtykowych
IEC 61076-2-111

wtyki lewe

Wtyk po lewej
M12, Kodowanie K, IP67, styk żeński, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
