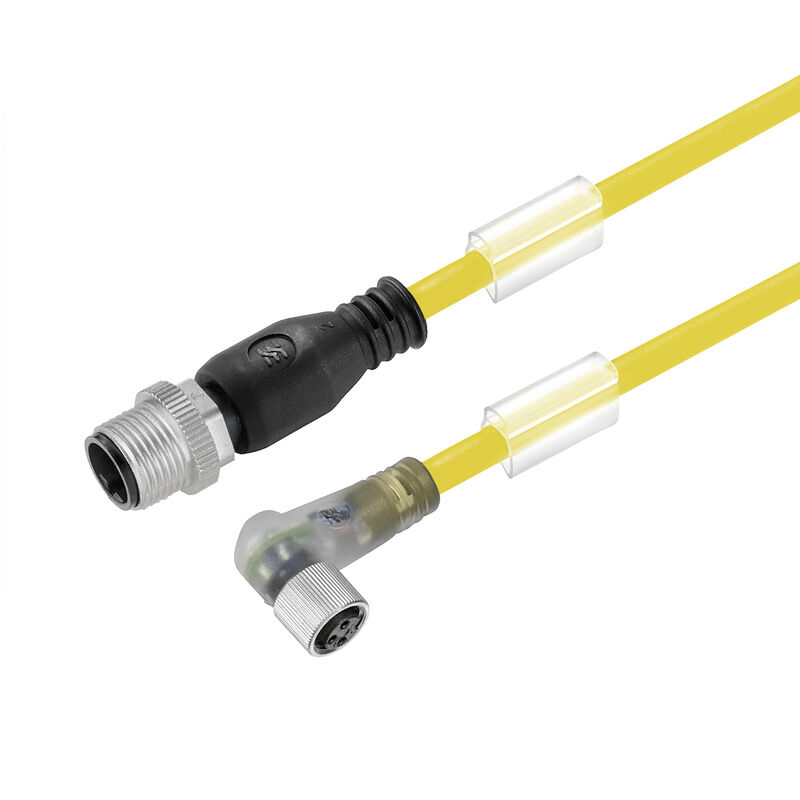

SAIL-M12GM8W-3L10UGE

Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 10 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1093111000

Verze	Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 3, 10 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ano, Materiál pláště: PUR, Halogen: Ne
Objednací číslo	1093111000
Typ	SAIL-M12GM8W-3L10UGE
EAN	4032248865147
Množství	1 ks

Čistá hmotnost

275 g

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Barva opláštění	Žlutá
Typ produktu	Vedení senzoru/aktoru

Barevné kódování	hnědá modrá černá
Barva opláštění	Žlutá
Cykly ohybu	5 mil.
Cykly ohybu v krutu	> 5 Mio.
Délka kabelu	10 m
Délka krutu	1 m
Halogen	Ne
Hydrolýza a odolnost proti mikrobům	Ano
Izolace	PP
Konfigurovatelná délka kabelu	Ne
Materiál pláště	PUR
Odolnost proti zkrutu	360 °/m
Odolnost proti šíření ohně	In accordance with UL1581 UL / CUL FT2 v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření	Ne
Odolnost vůči olejům	v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování	Ne
Poloměr ohybu, min., pohyblivý	10x průměr kabelu
Poloměr ohybu, min., stacionární	5x průměr kabelu
Počet pólů	3
Průřez jádra	0,25 mm²
Rychlost	5 m/s
Stíněný	Ne
Teplotní rozpětí, pohyblivé	-25...80 °C
Teplotní rozpětí, stacionární	-40...80 °C
Vhodné pro nosiče kabelů	Ano
Vnější potah v souladu se stylem UL AWM	20549 (80 °C / 300 V)
Vnější průměr	4.1 mm ± 0.2 mm
Zesítěné vyzařování	Ne
Zrychlení	5 m/s²
Žíla v souladu se stylem UL AWM	10493 (80 °C / 300 V)

Izolační síla	10⁸ Ω
Jmenovité napětí	24 V

Standardní konektor

IEC 61076-2-101
IEC 61076-2-104

Standardní konektor

IEC 61076-2-101
IEC 61076-2-104

Zástrčka vlevo

M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Cykly zapojování	≥ 100
Hlavní materiál krytu	PUR
Materiál kontaktu, kontakt	CuZn35PB2
Materiál kontaktu, zásuvka	CuZn35PB2
Povrch kontaktu	Pozlacené
Zástrčka vpravo	M8, IP69, female contact, angled 90°, Plastic, LED, unshielded

Název ilustrace 03	Rozměrový výkres
Podnadpis obrázku-03	Male, straight
Název ilustrace 04	Rozměrový výkres
Podnadpis obrázku-04	Angled socket
Název ilustrace 05	Schéma pólů
Podnadpis obrázku-05	Male
Název ilustrace 06	Schéma pólů
Podnadpis obrázku-06	Socket
Název ilustrace 08	Ideální nástroj: Screwty ^{® s momentovou funkcí}
Podnadpis obrázku-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F
