Vlastnosti

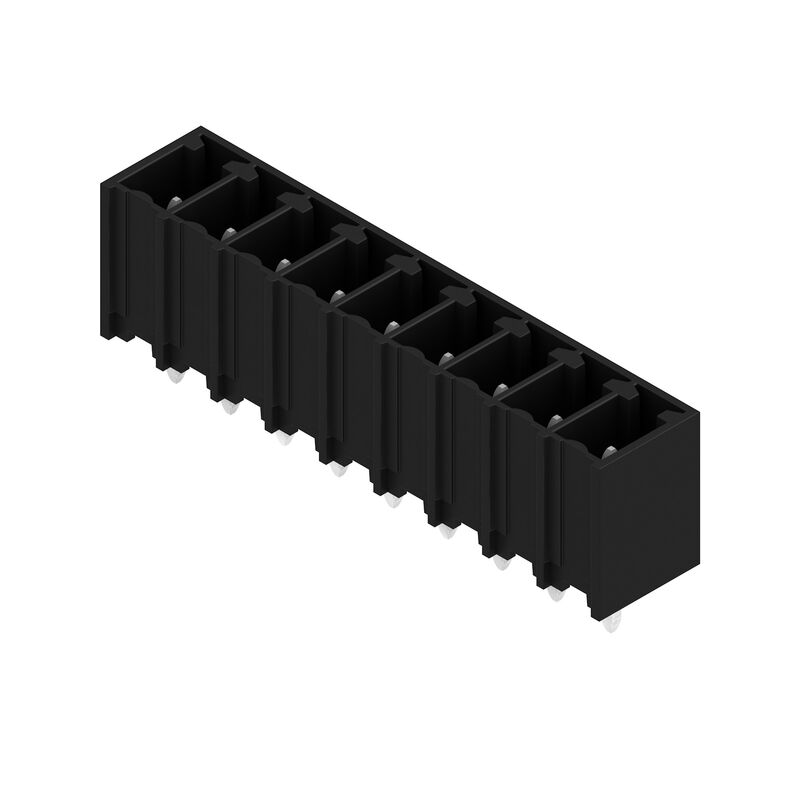

| Verze | Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 9, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box |
| Číslo objednávky | 1863270000 |
| Typ | SC-SMT 3.81/09/180G 3.2SN BK BX |
| GTIN (EAN) | 4032248429813 |
| Množství | 50 ks |
| Údaje výrobku |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| Balení | Box |
| Hloubka | 7,07 mm |
| Hloubka (v palcích) | 0,278 inch |
| Výška | 12,4 mm |
| Výška (v palcích) | 0,488 inch |
| Nejvyšší nebo nejnižší verze | 9,2 mm |
| Šířka | 34,98 mm |
| Šířka (v palcích) | 1,377 inch |
| Čistá hmotnost | 1,99 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Signal - řada BC/SC 3,81 |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 3,81 mm |
| Rozteč v palcích (P) | 0,15 " |
| Výstupní tvarovka | 180° |
| Počet pólů | 9 |
| Počet pájených kolíků na pól | 1 |
| Pájecí kolík, délka (l) | 3,2 mm |
| Tolerance délky pájecích pinů | 0 / -0,02 mm |
| Rozměry pájecích pinů |
d = 1,0 mm
Osmiúhlý |
| Rozměry pájecích pinů = d tolerance | 0 / -0,04 mm |
| Průměr otvoru pájecího očka (D) | 1,3 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Vnější průměr pájecí destičky | 2,1 mm |
| Průměr otvoru šablony | 1,9 mm |
| L1 v mm | 30,48 mm |
| L1 v palcích | 1,2 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Objemový odpor | ≤5 mΩ |
| Může být kódováno | Ano |
| Izolační materiál | LCP GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | IIIa |
| Komparativní index sledování (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 17,5 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 13,9 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 17 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 12,4 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 320 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 160 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 160 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 2,5 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 76 A |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 11 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 11 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 11 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 115 mm |
| Šířka VPE | 80 mm |
| Výška VPE | 54 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
