SCDN 3.81/06/90F 3.2SN BK BX

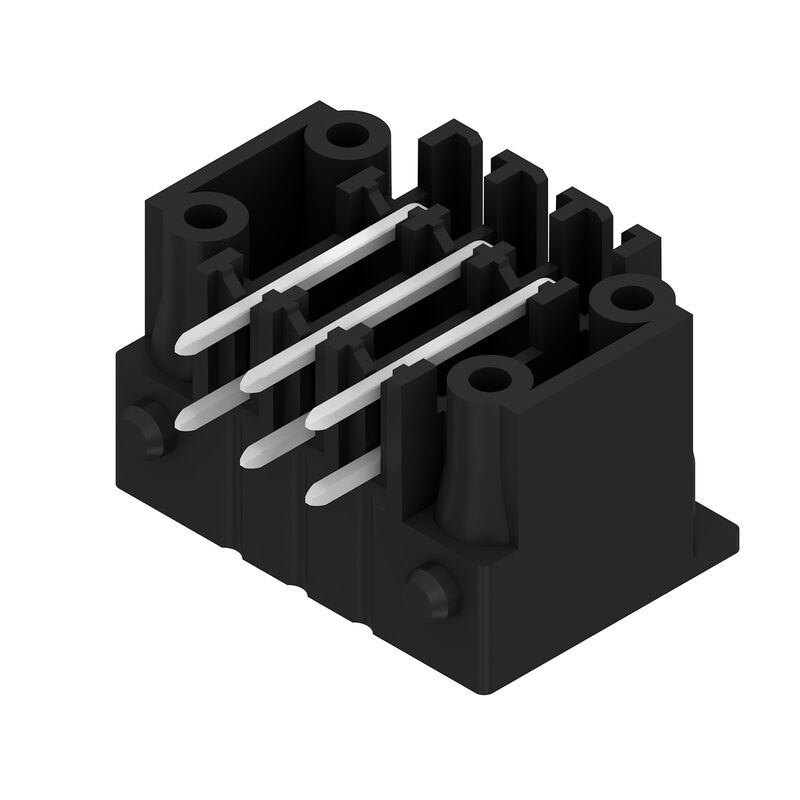

Product image
SCDN 3.81/06/90F 3.2SN BK BX

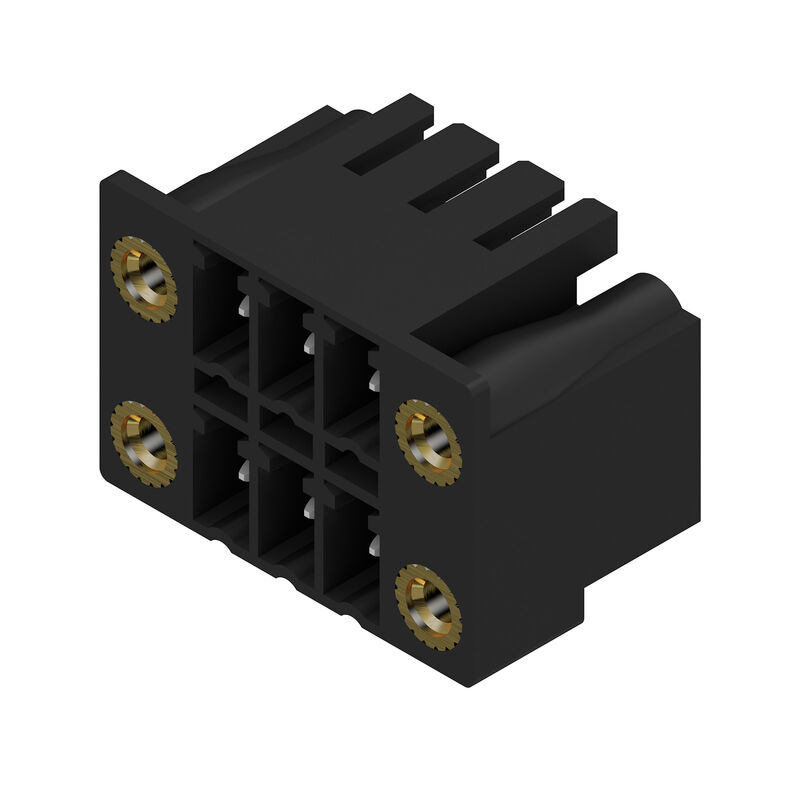

Product image
SCDN 3.81/06/90F 3.2SN BK BX
Dimensional drawing

SCDN 3.81/06/90F 3.2SN BK BX

Ez a termék hamarosan már nem lesz elérhető.

Последняя дата заказа: /Date(1793401200000)/

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 6, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1041310000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 16
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 6, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Order No.
1041310000
Type
SCDN 3.81/06/90F 3.2SN BK BX
GTIN (EAN)
4032248770113
Qty.
50 Darab
Termékadatok
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Csomagolás
Doboz
Delivery status
Ez a termék már nem kapható.
Последняя дата заказа
/Date(1793401200000)/

Méretek és tömegek

Depth
13.3 mm
Mélység (coll)
0.524 inch
Height
18.4 mm
Magasság (coll)
0.724 inch
Legalacsonyabb változat magassága
15.2 mm
Width
21.82 mm
Szélesség (coll)
0.859 inch
Net weight
5 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cad4723c-c5fc-4802-be22-8cbcef126ab4

Rendszerspecifikációk

Серия изделия
OMNIMATE Signal - sorozat BC/SC 3.81
Вид соединения
Áramköri lap csatlakozás
Mounting onto the PCB
THT-forrasztott csatlakozás
Pitch in mm (P)
3.81 mm
Pitch in inches (P)
0.15 "
Outgoing elbow
90°
Number of poles
6
Number of solder pins per pole
1
솔더 핀 길이(l)
3.2 mm
Tolleranza della lunghezza del codolo a saldare
+0,02 / -0,2 mm
Размеры выводов под пайку
d = 1,0 mm
Nyolcszögletű
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1.2 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
7.62 mm
L1, inch
0.3 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Anyagjellemzők

Insulating material
PA GF
Colour
fekete
Colour chart (similar)
RAL 9011
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
UL 94 éghetőségi osztály
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17.5 A
Rated current, max. number of poles (Tu=20°C)
13.2 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current, max. number of poles (Tu=40°C)
12.2 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2.5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2.5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2.5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

CSA névleges adatok

Tensione nominale (Gruppo B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

UL 1059 névleges adatok

Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
11 A
Номинальный ток (группа использования D/UL 1059)
10 A

Csomagolás

Packaging
Doboz
VPE length
25 mm
VPE szélesség
130 mm
VPE height
240 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • P a rajzon = osztás
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
