SL-SMT 5.08HC/05/90G 1.5SN BK RL

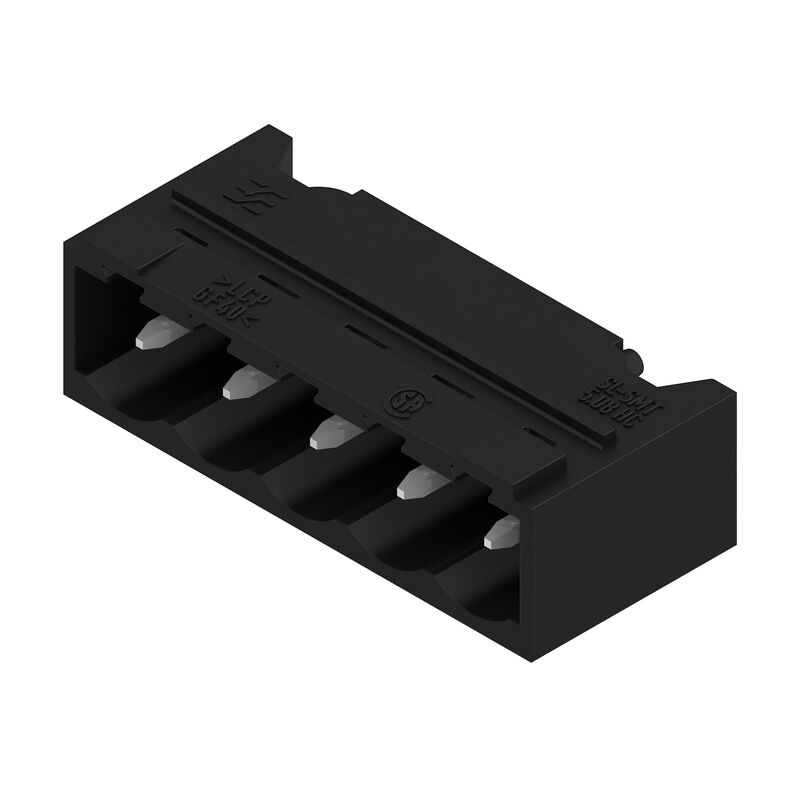

Product image
SL-SMT 5.08HC/05/90G 1.5SN BK RL

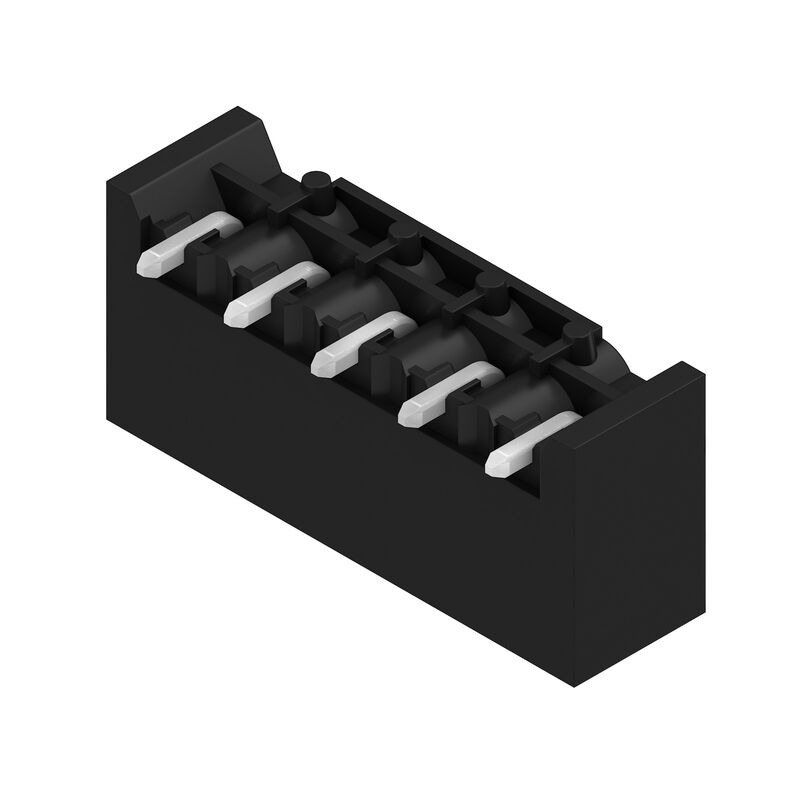

Product image
SL-SMT 5.08HC/05/90G 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/05/90G 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/05/90G 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.08HC/05/90G 1.5SN BK RL
Example of use
Compliant with existing standards
SL-SMT 5.08HC/05/90G 1.5SN BK RL
Product benefits
Safe power transmission
Proven properties

SL-SMT 5.08HC/05/90G 1.5SN BK RL

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 5, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape

Product ID 1775034001
Gegevensblad downloaden Teknisk support Nedladdningar av produkter
Toebehoren 6 Is contradeel van 22 Verwante producten 8
Approvals Všeobecné objednací údaje Dimensions and weights Shoda produktu s prostředím Parametry systému Údaje o materiálu Rated data acc. to IEC Jmenovité údaje podle CSA Rated data acc. to UL 1059 Packing Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 5, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape
Order No.
1775034001
Type
SL-SMT 5.08HC/05/90G 1.5SN BK RL
GTIN (EAN)
4032248167753
Qty.
350 items
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Tape

Dimensions and weights

Depth
12 mm
Depth (inches)
0,472 inch
Height
9,9 mm
Height (inches)
0,39 inch
Height of lowest version
8,4 mm
Width
27,3 mm
Breite (inch)
1,075 inch
Net weight
3,035 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Parametry systému

Product family
OMNIMATE Signal - řada BL/SL 5,08
Type of connection
Board connection
Mounting onto the PCB
THT/THR solder connection
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Number of poles
5
Number of solder pins per pole
1
Solder pin length (l)
1,5 mm
Solder pin length tolerance
0 / -0,3 mm
Solder pin dimensions
d = 1.2 mm
Octagonal
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
20,32 mm
L1 en pouce
0,8 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
9 N
Force d'extraction/pôle, max.
7 N

Údaje o materiálu

Insulating material
LCP GF
Colour
černá
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Cu-alloy
Contact surface
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
18,5 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packing

ESD Level packaging
static dissipative
Packaging
Tape
VPE length
363 mm
VPE width
337 mm
VPE height
81 mm
Tape depth (T2)
12,8 mm
Tape width (W)
44 mm
Tape pocket depth (K0)
12,3 mm
Tape pocket height (A0)
12,3 mm
Tape pocket width (B0)
28,9 mm
Tape pocket separation (P1)
16 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bestückungsloch-Durchmesser D = 1,4+0,1mm
  • Bestückungsloch-Durchmesser D = 1,5 + 0,1 mm ab 9 Pole
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
