SLD 3.50/42/90 3.2SN OR BX

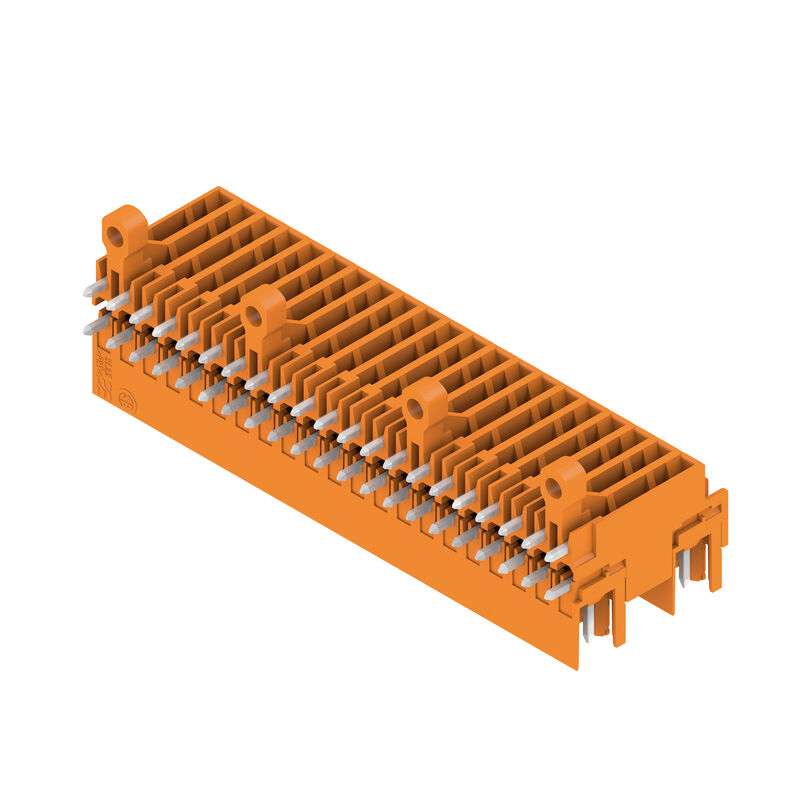

Obrázek výrobku
SLD 3.50/42/90 3.2SN OR BX

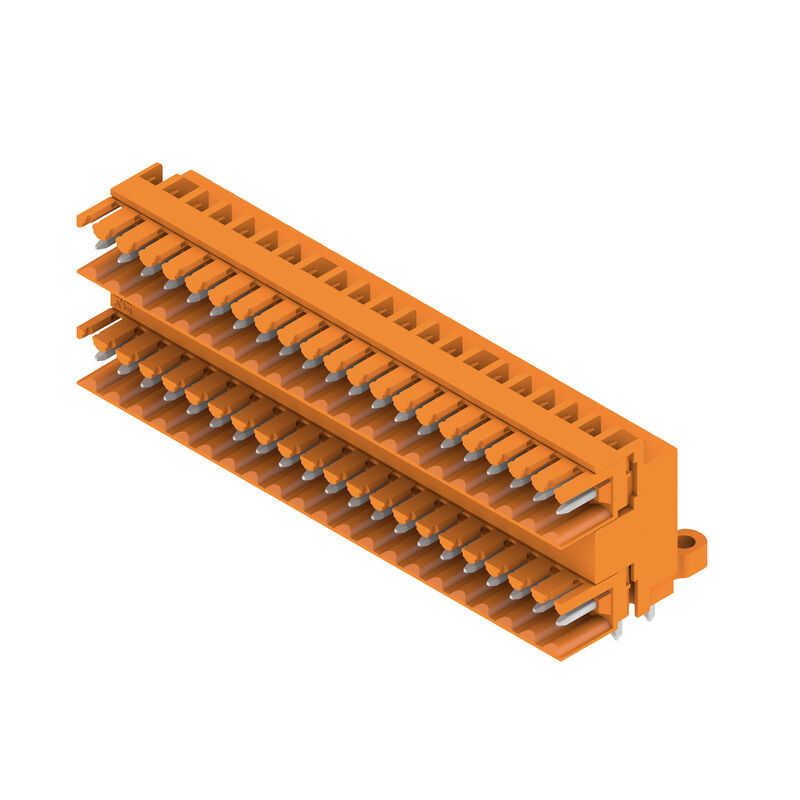

Obrázek výrobku
SLD 3.50/42/90 3.2SN OR BX
Dimensional drawing

SLD 3.50/42/90 3.2SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 42, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1633540000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Je protikusem 5 Příbuzné výrobky 17
Osvědčení Všeobecné objednací údaje Mått och vikter Shoda produktu s prostředím Parametry systému Materialdata Névleges adatok IEC szerint Märkdata enligt CSA Jmenovité údaje podle UL 1059 Opakowanie Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, otevřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 42, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Číslo objednávky
1633540000
Typ
SLD 3.50/42/90 3.2SN OR BX
GTIN (EAN)
4008190257996
Množství
10 ks
Údaje výrobku
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Balení
Box

Mått och vikter

Hloubka
24,7 mm
Profondeur (pouces)
0,972 inch
Výška
26,5 mm
Výška (v palcích)
1,043 inch
Nejvyšší nebo nejnižší verze
23,3 mm
Šířka
73,5 mm
Šířka (v palcích)
2,894 inch
Čistá hmotnost
27,1 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 3,50
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Výstupní tvarovka
90°
Počet pólů
42
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
0 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
70 mm
L1 v palcích
2,756 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při zapojování bezpečné před dotykem prstů/ při odpojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
8 N

Materialdata

Izolační materiál
PBT
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn lesklý povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
10,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
8 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
7 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
200 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
125 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s s 80 A

Märkdata enligt CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1318353
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
8 A
Jmenovitý proud (aplikační skupina D / CSA)
8 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
8 A
Jmenovitý proud (aplikační skupina D / UL 1059)
8 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Opakowanie

Balení
Ящик
Délka VPE
98 mm
Šířka VPE
85 mm
Výška VPE
79 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
