Vlastnosti

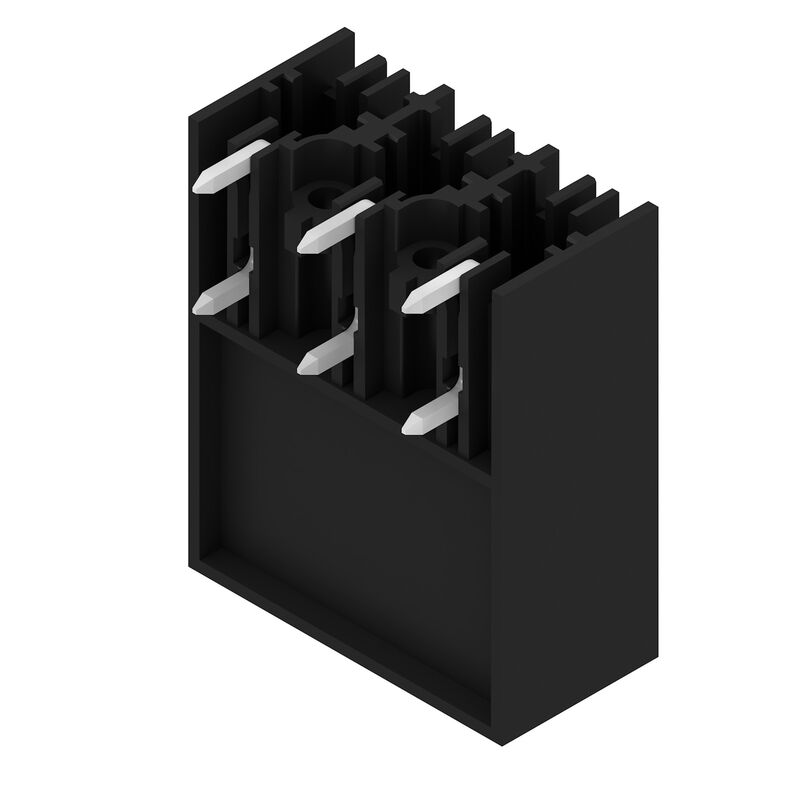

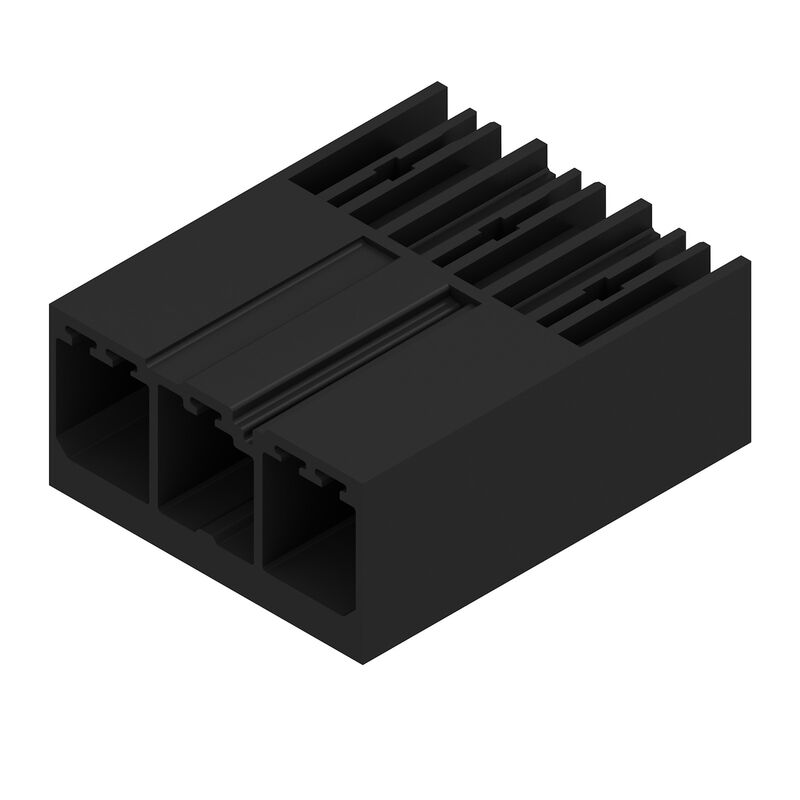

| Verze | Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 7.62 mm, Počet pólů: 3, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Box |
| Číslo objednávky | 1930280000 |
| Typ | SV 7.62HP/03/90G 3.5SN BK BX |
| GTIN (EAN) | 4032248580156 |
| Množství | 78 ks |
| Údaje výrobku |
IEC: 1000 V / 57 A UL: 300 V / 40.5 A |
| Balení | Box |
| Hloubka | 28,3 mm |
| Hloubka (v palcích) | 1,114 inch |
| Výška | 14,9 mm |
| Výška (v palcích) | 0,587 inch |
| Nejvyšší nebo nejnižší verze | 11,4 mm |
| Šířka | 22,86 mm |
| Šířka (v palcích) | 0,9 inch |
| Čistá hmotnost | 5,64 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Power - řada BV/SV 7,62HP |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 7,62 mm |
| Rozteč v palcích (P) | 0,3 " |
| Výstupní tvarovka | 90° |
| Počet pólů | 3 |
| Počet pájených kolíků na pól | 2 |
| Pájecí kolík, délka (l) | 3,5 mm |
| Tolerance délky pájecích pinů | +0,1 / -0,3 mm |
| Rozměry pájecích pinů | 0,8 x 1,0 mm |
| Průměr otvoru pájecího očka (D) | 1,3 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| L1 v mm | 15,24 mm |
| L1 v palcích | 0,6 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Dotykově bezpečné nad deskou plošných spojů |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Stupeň krytí |
IP20
plně nainstalované |
| Objemový odpor | 2,00 mΩ |
| Může být kódováno | Ano |
| Cykly zapojování | 25 |
| Izolační materiál | PA GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | II |
| Komparativní index sledování (CTI) | ≥ 500 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina mědi |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 1...3 µm Ni / 4...6 µm Sn matný povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 130 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 130 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 57 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 41 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 41 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 41 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 630 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 630 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 6 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 420 A |
| Povrchová vzdálenost, min. | 9,6 mm |
| Vzdušná vzdálenost, min. | 6,9 mm |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 600 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 35 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 35 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 5 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina F / UL 1059) | 744 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 40,5 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 40,5 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Jmenovitý proud (aplikační skupina F / UL 1059) | 40,5 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Povrchová vzdálenost, min. | 9,6 mm |
| Vzdušná vzdálenost, min. | 6,9 mm |
| Balení | Box |
| Délka VPE | 350 mm |
| Šířka VPE | 135 mm |
| Výška VPE | 39 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64929) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1930280000) |
| Oznámení o změně produktu |
[PCN_2016_278_PL33_Aenderung_Flanschkontur_SV762_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49661)
[PCN_2016_278_PL33_change_flange_contour_SV762_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49662) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
