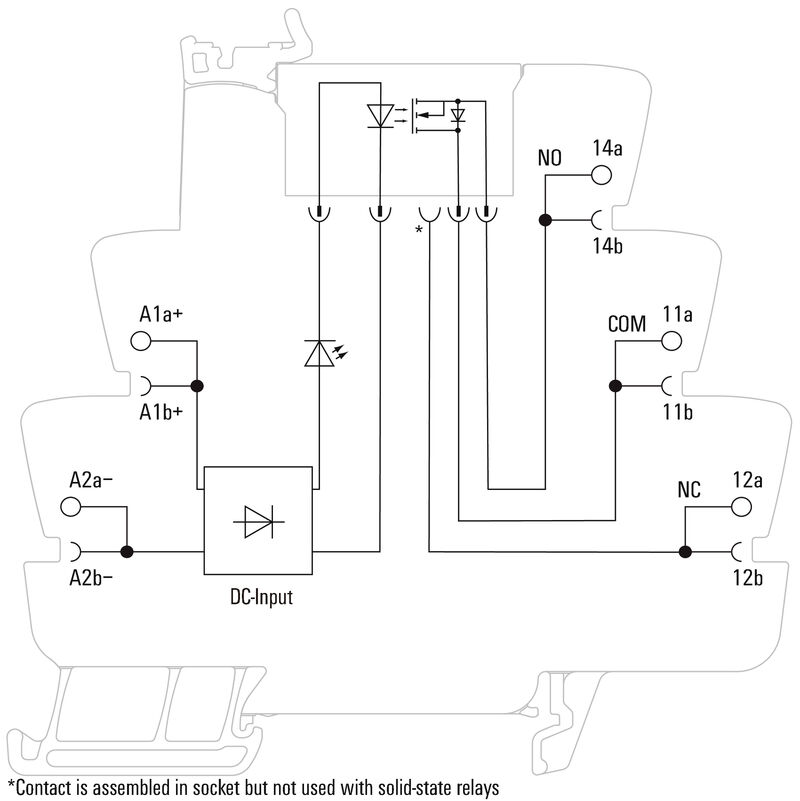

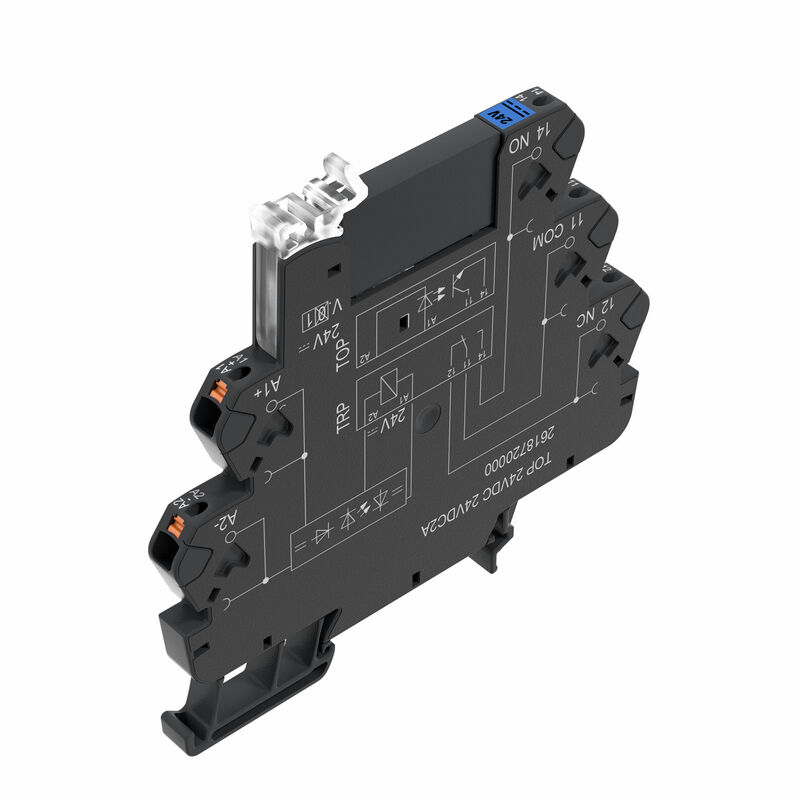

Vlastnosti
| Verze | TERMSERIES, Polovodičové relé, Jmenovité řídicí napětí: 12 V DC ±20 % , Rated switching voltage: 3-33 V DC, Trvalý proud: 2 A, PUSH IN |
| Číslo objednávky | 2618820000 |
| Typ | TOP 12VDC 24VDC2A |
| GTIN (EAN) | 4050118670011 |
| Množství | 10 ks |
| Hloubka | 87,8 mm |
| Hloubka (v palcích) | 3,457 inch |
| Výška | 89,4 mm |
| Výška (v palcích) | 3,52 inch |
| Šířka | 6,4 mm |
| Šířka (v palcích) | 0,252 inch |
| Čistá hmotnost | 29 g |
| Skladovací teplota | -40 °C...70 °C |
| Provozní teplota | -20 °C...60 °C |
| Vlhkost | 5–95% rel. vlhkost, TU = 40 °C, bez kondenzace |
| MTTF | 998 a |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Okolní teplota (provozní), max. | 60 °C |
| Průřez připojení AWG, min. | AWG 26 |
| Průřez připojení AWG, max. | AWG 14 |
| Typ vodiče |
pevný měděný vodič
flexibilní měděný vodič |
| Úroveň závažnosti znečištění | 2 |
| Jmenovité řídicí napětí | 12 V DC ±20 % |
| Jmenovitý řídicí proud | 9,6 mA DC (±20 %) |
| Jmenovité výkonové údaje | 112 mW |
| Ukazatel stavu | Zelená LED |
| Ochranný obvod | Usměrňovač |
| Vstupní frekvence | 300 Hz |
| Napětí cívky náhradního relé se liší od jmenovitého řídicího napětí | Ano |
| Napětí cívky náhradního relé | 5 V DC |
| Rated switching voltage | 3-33 V DC |
| Trvalý proud | 2 A |
| Rated switching current | 2 A |
| Špičkový proud | 15 A / 10 ms |
| Odložení zapnutí | ≤0,1 ms |
| Odložení vypnutí | <1 ms |
| Pokles napětí při max. zátěži | ≤ 120 mV |
| Svodový proud | <10 µA |
| Min. spínací proud | 5 mA |
| Odolnost proti zkratu | Ne |
| Ochranný obvod, strana zátěže |
Nulová dioda
Ochrana před záměnou polarity |
| Typ kontaktu | 1 Spínací kontakt (MOS-FET) |
| max. spínací výkon (DC ovládací napětí) | 300 Hz |
| Lišta | TS 35 |
| Testovací tlačítko k dispozici | No |
| Barevný | černá |
| Komponent s klasifikací hořlavosti UL 94 |
|
| Jmenovité napětí | 300 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 5,5 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 2,5 kVeff |
| Dielektrická pevnost k montážní liště | 4 kVeff / 1 min. |
| Impulse withstand voltage | 6 kV (1,2/50 µs) |
| Stupeň krytí | IP20 |
| Č. osvědčení (DNV) | TAA00001E5 |
| Č. osvědčení (cULus) | E141197 |
| Metoda připojení vodiče | PUSH IN |
| Délka odizolování, jmenovité připojení | 9 mm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez vodiče, pevný, min. | 0,14 mm² |
| Průřez vodiče, pevný, max. | 1,5 mm² |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Průřez vodiče, pevným, max. (AWG) | AWG 16 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,14 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,14 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,14 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 1,5 mm² |
| Velikost nože | 0,4 x 2,0 mm |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35351) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101308) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2618820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2618820000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2618820000&norm=0) |
| Uživatelská dokumentace | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93135) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
