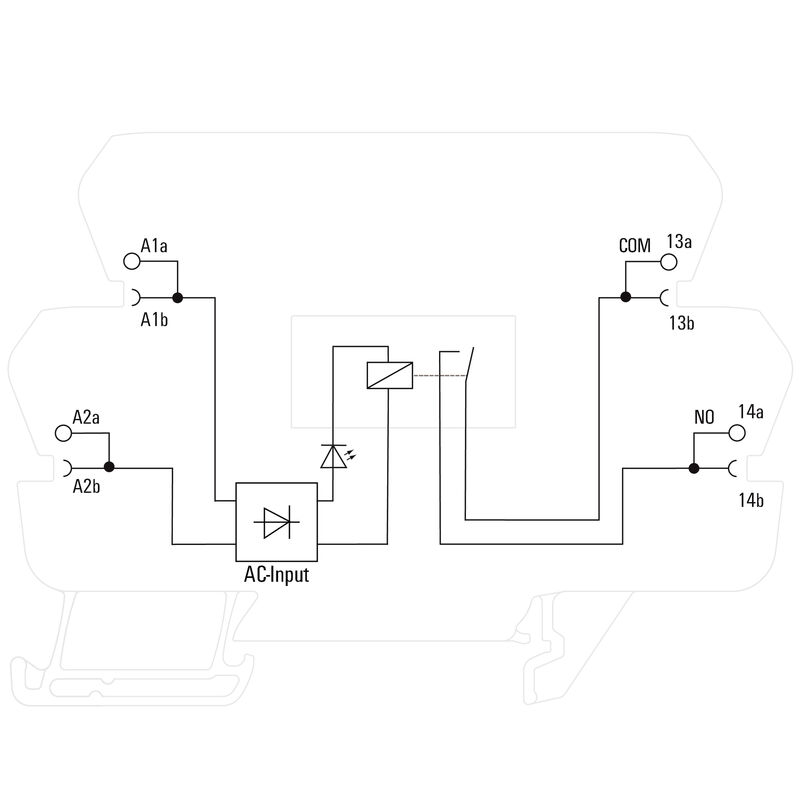

TRPL 230VAC 1NO
Moduly TERMSERIES - kompaktní, Reléový modul, Počet kontaktů: 1, Spínací kontakt AgNi, Jmenovité řídicí napětí: 230 V AC ±10 %, Trvalý proud: 6 A, PUSH IN, Testovací tlačítko k dispozici: No
ID výrobku
2773840000
Vlastnosti
| Verze | Moduly TERMSERIES - kompaktní, Reléový modul, Počet kontaktů: 1, Spínací kontakt AgNi, Jmenovité řídicí napětí: 230 V AC ±10 %, Trvalý proud: 6 A, PUSH IN, Testovací tlačítko k dispozici: No |
| Číslo objednávky | 2773840000 |
| Typ | TRPL 230VAC 1NO |
| GTIN (EAN) | 4064675037613 |
| Množství | 10 ks |
| Hloubka | 62,5 mm |
| Hloubka (v palcích) | 2,461 inch |
| Výška | 89,4 mm |
| Výška (v palcích) | 3,52 inch |
| Šířka | 6,4 mm |
| Šířka (v palcích) | 0,252 inch |
| Čistá hmotnost | 27 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...60 °C |
| Vlhkost | Relativní vlhkost 5-85%, Tu = 40 °C, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Jmenovité řídicí napětí | 230 V AC ±10 % |
| Jmenovitý proud AC | 7.1 mA |
| Jmenovité výkonové údaje | 1,63 VA |
| Ukazatel stavu | Zelená LED |
| Ochranný obvod | Usměrňovač |
| Vstupní frekvence | 45 - 65 Hz |
| Rated switching voltage | 250 V AC |
| Trvalý proud | 6 A |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, AC | 250 V |
| Max. spínací napětí, DC | 250 V |
| Min. spínací výkon |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Špičkový proud | 20 A / 20 ms |
| AC spínací výkon (odporový), max. | 1500 VA |
| DC spínací výkon (odporový), max. | 144 W @ 24 V |
| Odložení zapnutí | ≤ 16 ms |
| Odložení vypnutí | ≤ 20 ms |
| Typ kontaktu | 1 Spínací kontakt (AgNi) |
| Mechanická životnost | 5x 106 spínací cykly |
| Provozní nadmořská výška |
≤ 2000 m
nad hladinou moře |
| Lišta | TS 35 |
| Testovací tlačítko k dispozici | No |
| Indikátor pozice mechanického přepínače | Ne |
| Barevný | černá |
| Komponent s klasifikací hořlavosti UL 94 |
|
| Jmenovité napětí | 300 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 6 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 2,5 kVeff |
| Typ izolace u vstupu a výstupu | vyztužená izolace |
| Dielektrická pevnost otevřeného kontaktu | 1 kVeff / 1 min |
| Dielektrická pevnost k montážní liště | 4 kVeff / 1 min. |
| Impulse withstand voltage | 6 kV (1,2/50 µs) |
| Stupeň krytí | IP20 |
| Č. osvědčení (cULus) | E141197 |
| Metoda připojení vodiče | PUSH IN |
| Délka odizolování, jmenovité připojení | 9 mm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 1,5 mm² |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Průřez vodiče, pevným, max. (AWG) | AWG 14 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,35 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,14 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 1,5 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DE PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_299115)
[UK PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_301040) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293923) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2773840000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2773840000&norm=0) |
| Uživatelská dokumentace |
[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711)
[FL_TERMSERIES-compact_1NOAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306015) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
