Vlastnosti
| Verze | Modul vzdálených I/O, IP20, Analogové signály, Teplota, odporový teploměr |
| Číslo objednávky | 2456540000 |
| Typ | UR20-4AI-RTD-HP-DIAG |
| GTIN (EAN) | 4050118471717 |
| Množství | 1 ks |
| Hloubka | 76 mm |
| Hloubka (v palcích) | 2,992 inch |
| Výška | 120 mm |
| Výška (v palcích) | 4,724 inch |
| Šířka | 11,5 mm |
| Šířka (v palcích) | 0,453 inch |
| Rozměr při montáži – výška | 128 mm |
| Čistá hmotnost | 88 g |
| Skladovací teplota | -40 °C ... +85 °C |
| Provozní teplota | -20 °C ... +60 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Diagnostika jednotlivých kanálů | Ano |
| Diagnostika modulů | Ano |
| Doba konverze |
Nastavitelné
36–240 ms |
| Naměřená hodnota teploty, max. | 850 °C |
| Naměřená hodnota teploty, min. | -200 °C |
| Ochrana před záměnou polarity | Ano |
| Počet analogových vstupů | 4 |
| Přesnost |
max. 0,6 K pro rozsah měření Pt100 (-200 … +250 °C)
max. 0,2 % FSR pro snímače Pt a měření odporu (-200 … +250 °C) max. 0,3 % FSR pro snímače Ni max. 0,6 % FSR pro Cu10 |

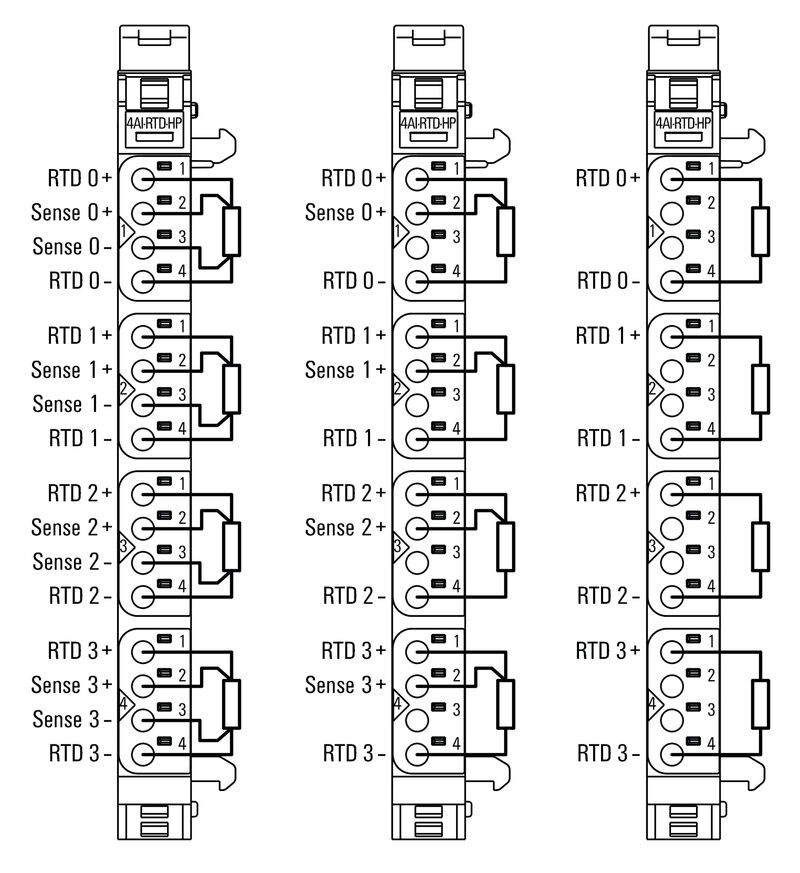

| Připojení snímače |
2 vodiče
3 vodičů 4 vodiče |
| Rozlišení | 16 Bit |
| Teplotní součinitel | ≤ 50 ppm/K |
| Typ | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000, Cu10, 40Ω, 80Ω, 150Ω, 300Ω, 500Ω, 1kΩ, 2kΩ, 4kΩ |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 16 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,14 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez vodiče, pevný, max. | 1,5 mm² |
| Průřez vodiče, pevný, min. | 0,14 mm² |
| Průřez vodiče, pevným, max. (AWG) | AWG 16 |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Typ připojení | PUSH IN |
| Kategorie rázového napětí | II |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Odolnost proti otřesům |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm rozkmit podle IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g zrychlení podle IEC 60068-2-6 |
| Otřes | 15 g za 11 ms, poloviční sinusová vlna, podle IEC 60068-2-27 |
| Tlak vzduchu (provoz) | ≥ 795 hPa (výška ≤ 2000 m) podle DIN EN 61131-2 |
| Tlak vzduchu (přeprava) | 1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2 |
| Tlak vzduchu (skladování) | 1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2 |
| Vlhkost vzduchu (provoz) | 10 % až 95 %, bez kondensace podle DIN EN 61131-2 |
| Vlhkost vzduchu (přeprava) | 10 % až 95 %, bez kondensace podle DIN EN 61131-2 |
| Vlhkost vzduchu (skladování) | 10 % až 95 %, bez kondensace podle DIN EN 61131-2 |
| Zkušební napětí | 500 V |
| Závažnost znečištění | 2 |
| Napájecí napětí |
24 V DC +20 %/ -15 %
prostřednictvím systémové sběrnice |
| Ochrana před záměnou polarity | Ano |
| Spotřeba proudu z IIN (příslušný napájecí úsek) | < 20 mA |
| Spotřeba proudu z Isys, typ. | 8 mA |
| Galvanické oddělení | 500 V DC mezi proudovými dráhami |
| Protokol sběrnice |
CANopen
DeviceNet EtherCAT EtherNet/IP Modbus/TCP PROFINET IRT PROFIBUS DP-V1 POWERLINK |
| Rozhraní | u-remote systémová sběrnice |
| Rychlost přenosu systémové sběrnice, max. | 48 Mbit |
| Typ modulu | Teplotní modul |
| Osvědčení/Certifikát/Prohlášení o shodě |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262439) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281445) |
| Technické údaje |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_164168)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2456540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456540000) |
| Oznámení o změně produktu | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Software |
[Firmware -- Archive firmware UR20-4AI-RTD-HP-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_49411)
[Firmware -- Current firmware UR20-4AI-RTD-HP-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_58361) |
| Uživatelská dokumentace |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| Schválení |                  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
| Číslo certifikátu (cULusEX) | E223527 |
