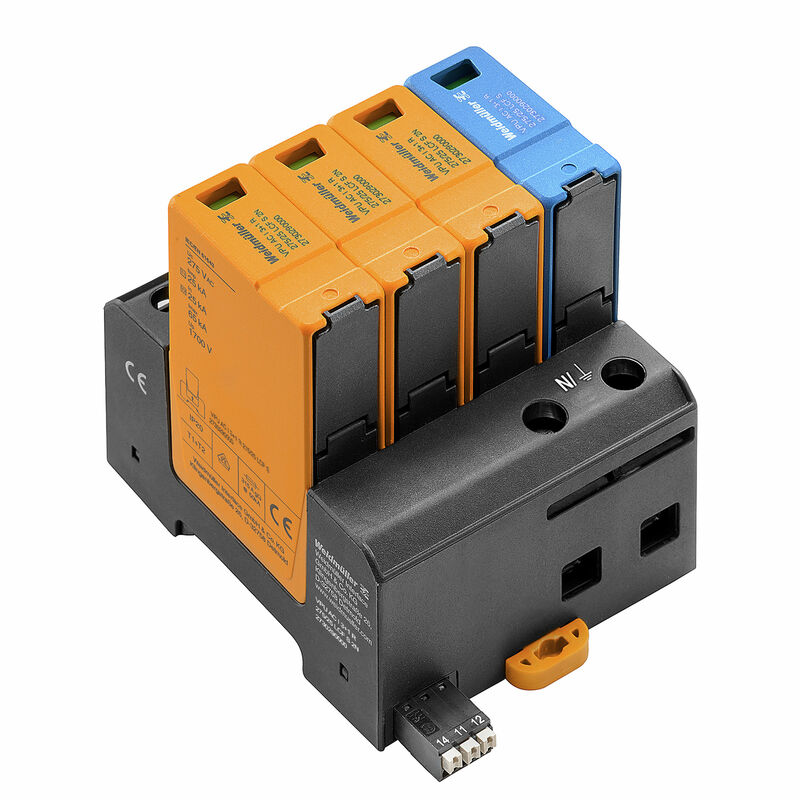

VPU AC I 3+1 R 275/25 LCF S 2N

Ochrana proti přepětí, Bez ztrátového proudu, s dálkovým kontaktem, TN-C-S, TN-S, TT, IT s N, IT bez N

ID výrobku 2730290000

Verze	Ochrana proti přepětí, Bez ztrátového proudu, s dálkovým kontaktem, TN-C-S, TN-S, TT, IT s N, IT bez N
Číslo objednávky	2730290000
Typ	VPU AC I 3+1 R 275/25 LCF S 2N
GTIN (EAN)	4050118813890
Množství	1 ks

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Délka odizolování	8 mm
Průřez pro připojené vodiče, pevné jádro, max.	1,5 mm²
Průřez pro připojené vodiče, pevné jádro, min.	0,14 mm²
Typ připojení	PUSH IN

Barevný	černá Oranžová Modrá
Design	Instalační kryt; 4TE Insta IP 20
Klasifikace hořlavosti UL 94	V-0
Lišta	TS 35
Optický funkční displej	zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška	≤ 2000 m
Segment	Rozvod elektrické energie
Stupeň krytí	IP20 v instalovaném stavu
Verze	Ochrana proti přepětí Bez ztrátového proudu s dálkovým kontaktem

Kategorie rázového napětí	IV
Závažnost znečištění	2

Dočasné přepětí (nadměrné napětí) - TOV	442 V
Frekvenční rozsah, max.	60 Hz
Frekvenční rozsah, min.	50 Hz
Jmenovité napětí (AC)	230 V
Kategorie požadavků podle normy IEC 61643-11	Typ I Typ II
Koordinace energie (≤10 m)	Typ I Typ II Typ III
Max. trvalé napětí, Uc (AC)	275 V
Max. trvalé napětí, Uc (N-PE)	305 V
Následná schopnost potlačit proud I_fi	50 kA
Pojistka	Není nutná pojistka ≤315 A gL
Poznamenat možnost následného proudu	No tripping of a 16 A gG fuse up to prospective 50 kA_eff
Počet pólů	4
Proud atmosférického přepětí, I_imp (10/350 µs) (N-PE)	100 kA
Proud I vodičem PE_PE	1 µA
Signalizační kontakt	250 V 1A 1CO
Standardy	IEC 61643-11 EN 61643-11
Stupeň krytí U_p při I_N (L/N-PE)	≤1,5 kV
Stupeň krytí U_p při I_N (N-PE)	≤1,5 kV
Svodový proud při U_n	1 µA
Síť o nízkém napětí	TN-C-S TN-S TT IT s N IT bez N
Síťové napětí	230 V / 400 V
Testovací zkušební proud I_imp(10/350 µs) (L-PE)	25 kA
Typ napětí	AC
Třída požadavků podle normy EN 61643-11	T1 T2
Vybíjecí proud I_max. (8/20 µs) vodič-PE	65 kA
Vybíjecí proud I_max. (8/20µs) N-PE	150 kA
Vybíjecí proud I_n (8/20 µs) N-PE	100 kA
Vybíjecí proud I_n (8/20 µs) vodič-PE	25 kA
Zatížitelnost zkratovým proudem I_SCCR	50 kA
Čas odezvy	<100 ns

Délka odizolování	18 mm
Metoda připojení vodiče	Šroubové připojení
Typ připojení	Šroubové připojení
Délka odizolování, jmenovité připojení	18 mm
Utahovací moment, min.	3 Nm
Utahovací moment, max.	4,5 Nm
Rozsah sevření, jmenovité připojení	16 mm²
Upínací rozsah, min.	1,5 mm²
Upínací rozsah, max.	35 mm²
Průřez vodiče, pevný, min.	2,5 mm²
Průřez vodiče, pevný, max.	35 mm²
Průřez připojení vodičů, jemně stáčené, min.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	35 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.	2,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.	35 mm²
Průřez připojení vodičů, splétané, min.	2,5 mm²
Průřez připojení vodičů, splétané, max.	35 mm²

Typ napětí

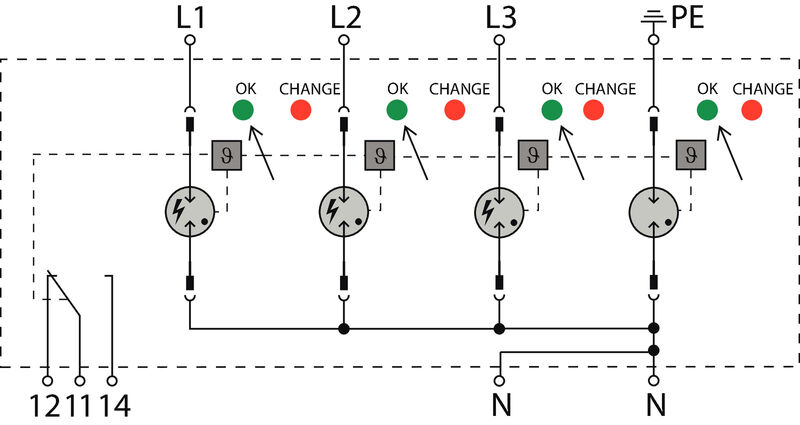

Název ilustrace 02

Podobné ilustraci
