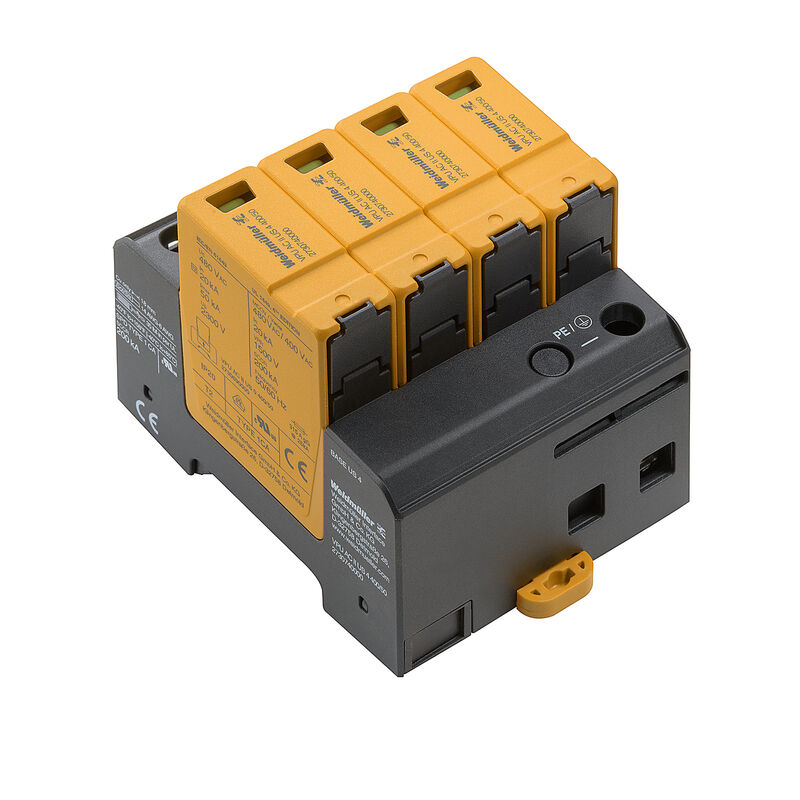

VPU AC II US 4 400/50
VPU AC II US 4 400/50
El-symbol
Schematic circuit diagram

VPU AC II US 4 400/50

Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-S, TN-C-S

Produkt-ID 2730740000
Öppna i konfiguratorn
Ladda ner datablad Soporte técnico Descargas de productos
Tillbehör 4 Reservdelar 2 Använda produkter 3
Homologaciones Általános rendelési adatok Dimensiones y pesos Temperaturas Conformité environnementale du produit dane znamionowe UL Anslutningsdata fjärrmeddelande Allmänna data Insulation coordination acc. to EN 50178 Märkdata IEC/EN Anslutningsdata Caractéristiques électriques Dati generali Wielkości znamionowe IECEx/ATEX/cUL Guarantee Classifications

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E354261

Általános rendelési adatok

Utförande
Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-S, TN-C-S
Art.nr.
2730740000
Typ
VPU AC II US 4 400/50
GTIN (EAN)
4050118807363
Förp.
1 Штука

Dimensiones y pesos

Djup
68 mm
Byggdjup (tum)
2,677 inch
Profondità inclusa guida DIN
76 mm
Höjd
90 mm
Height (inches)
3,543 inch
Bredd
72 mm
Szerokość (cale)
2,835 inch
Montagemått höjd
75 mm
Nettovikt
504 g

Temperaturas

Lagertemperatur
-40 °C...85 °C
Omgivningstemperatur
-40 °C…85 °C
Drifttemperatur
-40 °C...85 °C
Влажность
Отн. влажность 5–95 %

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane znamionowe UL

Omgivningstemperatur (drift), max.
85 °C
Märkspänning UN
400 V
VPR (N-PE)
1 500 V
MCOV (L-PE)
480 V
MCOV (N-PE)
480 V
SCCR
200 kA
In
20 kA
Category
SPD TYPE 1
Connection cross-section AWG, min.
AWG 14
Connection cross-section AWG, max.
AWG 6
Ambient temperature (operational), min.
−40 °C
MODE
all modes
VPR (L-L)
3 000 V
VPR (L-N)
3 000 V
VPR (L-PE)
1 500 V
Spänningstyp
AC
UL-energinät
3-phase WYE

Anslutningsdata fjärrmeddelande

Anslutningstyp
PUSH IN

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Byggform
Instalační kryt; 4TE
Insta IP 20
Färgkod
orange
black
Höjdområde för drift
≤ 4000 m
Montageskena obestyckad
TS 35
Optisk funktionsdisplay
green = OK; red = arrester is defective - replace
Segment
Power distribution
Skyddsklass
IP20 in installed state
Utförande
Surge protection

Insulation coordination acc. to EN 50178

Nedsmutsningsgrad
2
Överspänningskategori
III

Märkdata IEC/EN

Antal poler
4
Avledningsström Imax. (8/20 µs) ledare-PE
50 kA
Avledningsström Imax. (8/20 µs) N-PE
50 kA
Avledningsström In (8/20 µs) ledare-PE
20 kA
Avledningsström In (8/20 µs) N-PE
40 kA
Energikoordinater (≤10 m)
Typ II
Typ III
Frekvensområde, max.
60 Hz
Frekvensområde, min.
50 Hz
Följdströmssläckande förmåga Ifi
Follow current need not be taken into account
Högsta normalspänning, Uc (AC)
480 V
Integrerad försäkring
No
Kortslutningsström ISCCR (Short Circuit Current Rating)
50 kA
Kravklass enligt EN 61643-11
T2
T3
Kravklass enligt IEC 61643-11
Type II
Läckström vid Un
0,9 mA
Lågspänningsnät
TN-S
TN-C-S
Märkspänning (AC)
400 V
Normer
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Nätspänning
277 V / 480 V
Signalkontakt
No
Skyddsnivå Up vid IN (L/N-PE)
≤ 2.3 kV
Skyddsnivå Up vid IN (N-PE)
≤ 1.5 kV
Spänningstyp
AC
Svarstid/reservtid
≤ 25 ns
Säkringsskydd
No Fuse neccessary ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Temporär överspänning - TOV
581 V
Överspänningsskydd typ
T2

Anslutningsdata

Avisoleringslängd
18 mm
Ledaranslutningsteknik
Conexión brida-tornillo
Anslutningstyp
Collegamento a vite
Avisoleringslängd nominellt
18 mm
Åtdragningsmoment, min.
3 Nm
Moment obrotowy dociągający, maks.
4,5 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
16 mm²
Диапазон зажима, мин.
1,5 mm²
Диапазон зажима, макс.
35 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 16
Поперечное сечение подключаемого провода AWG, макс.
AWG 2
Сечение подключаемого провода, одножильного, мин.
1,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
35 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
4 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
25 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), min.
2,5 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
35 mm²
Connection cross-section, stranded, min.
1,5 mm²
Connection cross-section, stranded, max.
35 mm²

Caractéristiques électriques

Spänningstyp
AC

Dati generali

Antal poler
4
Skyddsklass
IP20 in installed state
Colour
orange
black

Wielkości znamionowe IECEx/ATEX/cUL

Certifikat-Nr. (cULus)
E354261

Guarantee

Tidsperiod
5 years

Classifications

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
