Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, Bez ztrátového proudu, TN-C-S, TN-S, TT |
| Číslo objednávky | 2674380000 |

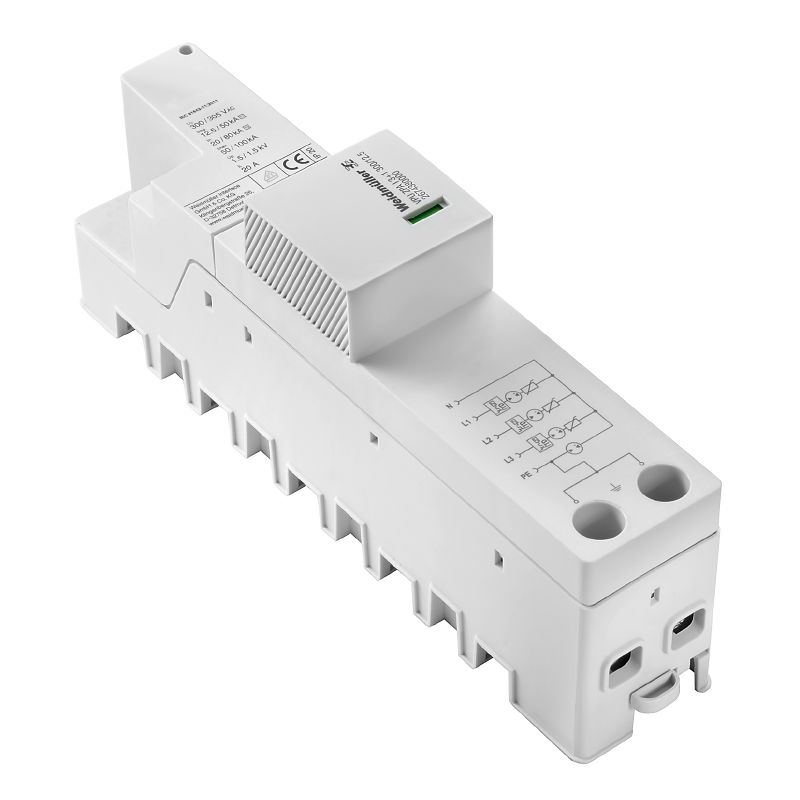

| Typ | VPU ZPA I 3+1 300/12,5 |
| GTIN (EAN) | 4050118686708 |
| Množství | 1 ks |
| Hloubka | 99 mm |
| Hloubka (v palcích) | 3,898 inch |
| Výška | 229 mm |
| Výška (v palcích) | 9,016 inch |
| Šířka | 47 mm |
| Šířka (v palcích) | 1,85 inch |
| Čistá hmotnost | 100 g |
| Skladovací teplota | -40 °C...70 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | 5...95 %, bez kondenzace |
| REACH SVHC | / |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| Barevný | Šedá |
| Design | pro 40mm přípojnice |
| Klasifikace hořlavosti UL 94 | V-0 |
| Optický funkční displej | zelená = OK, červená = svodič je vadný – vyměňte ho |
| Provozní nadmořská výška | ≤ 4000 m |
| Segment | Rozvod elektrické energie |
| Stupeň krytí |
IP30
v kombinaci s krytem |
| Verze | Bez ztrátového proudu |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Dočasné přepětí (nadměrné napětí) - TOV | 442 V |
| Jmenovité napětí (AC) | 240 V |
| Kategorie požadavků podle normy IEC 61643-11 |
Typ I
Typ II |
| Koordinace energie (≤10 m) |
Typ I
Typ II Typ III |
| Max. trvalé napětí, Uc (AC) | 300 V |
| Max. trvalé napětí, Uc (N-PE) | 305 V |
| Následná schopnost potlačit proud Ifi | Následný proud není nutné brát v úvahu. |
| Pojistka | Není nutná pojistka ≤315 A gG |
| Počet pólů | 4 |
| Proud atmosférického přepětí, Iimp (10/350 µs) (N-PE) | 50 kA |
| Signalizační kontakt | Ne |
| SPD typ |
T1
T2 |
| Standardy | IEC61643-11, EN61643-11 |
| Stupeň krytí Up při IN (L/N-PE) | ≤1,5 kV |
| Stupeň krytí Up při IN (N-PE) | ≤1,5 kV |
| Svodový proud při Un | 5 µA |
| Síť o nízkém napětí |
TN-C-S
TN-S TT |
| Síťové napětí | 230 V / 400 V |
| Testovací zkušební proud Iimp(10/350 µs) (L-PE) | 12,5 kA |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 |
T1
T2 |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 50 kA |
| Vybíjecí proud Imax. (8/20µs) N-PE | 100 kA |
| Vybíjecí proud In (8/20 µs) N-PE | 80 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 20 kA |
| Zatížitelnost zkratovým proudem ISCCR | 25 kA |
| Čas odezvy | ≤ 100 ns |
| Metoda připojení vodiče | Šroubové připojení |
| Typ připojení | Spojeno svorkou |
| Utahovací moment, max. | 4,5 Nm |
| Upínací rozsah, min. | 16 mm² |
| Upínací rozsah, max. | 35 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 16 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 16 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Časový interval | 5 let |
| Informace o produktu |
Platí jen pro napájecí systémy IT, kde je uzemnění na distribučním transformátoru propojené s uzemněním na straně spotřebiče (RE=RA na obrázku 44.A1 normy IEC 60634-4-44:2018). |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_93138) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315422) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2674380000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2674380000&norm=0) |
| Specifikací zakázky |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Uživatelská dokumentace | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101806) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Schválení |   |
| ROHS | Shoda |
