Vlastnosti

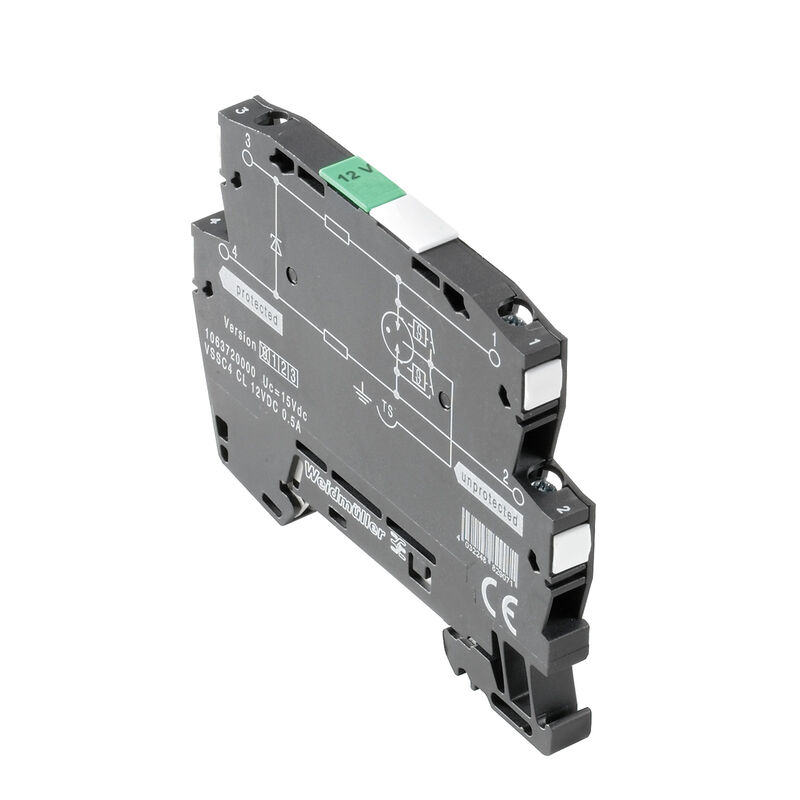

| Verze | Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, UP(L/N-PE) 150 V |
| Objednací číslo | 1063840000 |
| Typ | VSSC4 SL 24VAC/DC 0.5A |
| EAN | 4032248829286 |
| Množství | 10 ks |
| Hloubka | 58,5 mm |
| Hloubka (v palcích) | 2,303 inch |
| Výška | 76,6 mm |
| Výška (v palcích) | 3,016 inch |
| Šířka | 6,2 mm |
| Šířka (v palcích) | 0,244 inch |
| Čistá hmotnost | 27,6 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...70 °C |
| Vlhkost | 5...96 % |
| SIL v souladu s IEC 61508 | 3 |
| MTTF | 2 655 a |
| SFF | 97,91 % |
| λges | 43 |
| PFH v 1*10-9 za hodinu | 0.9 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Č. osvědčení (UL) | E311081 |
| Osvědčení UL | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Interní induktance, max. LI | 0 µH |
| Plyn, třída C | IIB |
| Plyn, třída D | IIA |
| Plyn, třídy A, B | IIC |
| Vnitřní výkon, max. CI | 2 nF |
| Vstupní napětí, max. Ui | 42 V |
| Vstupní proud, max. II | 500 mA |
| Barevný | černá |
| Design | Svorka |
| Izolační funkce | Ne |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | Ne |
| Segment | Měření a regulace |
| Stupeň krytí | IP20 |
| Verze | Ochrana proti rázovému napětí k měření a kontrole |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Bleskový testovací proud, Iimp (10/350 µs) vodič-PE | 0,5 kA |
| Jmenovité napětí (AC) | 24 V |
| Jmenovité napětí (DC) | 34 V |
| Jmenovitý proud IN | 500 mA |
| Kapacita nulování pulzů | ≤ 35 ms |
| Kategorie požadavků podle normy IEC 61643-21 |
C2
C3 D1 |
| Max. trvalé napětí, Uc (AC) | 30 V |
| Max. trvalé napětí, Uc (DC) | 42 V |
| Objemový odpor | 1,8 Ω 10 % |
| Pojistka | 0,5 A |
| Počet pólů | 1 |
| Proudová zatížitelnost při rázovém proudu C2 | 2,5 kA 8/20 µs 5 kV 1,2/50 µs |
| Proudová zatížitelnost při rázovém proudu C3 | 10 A 10/1000 µs |
| Proudová zatížitelnost při rázovém proudu D1 | 1 kA 10/350 μs |
| Přetížení – režim selhání | Mód 2 |
| Standardy | IEC 61643-21 |
| Stupeň ochrany UP (typ.) | 150 V |
| Testovací zkušební proud Iimp (10/350 µs) | 1 kA |
| Typ napětí | AC/DC |
| Vlastnosti při přenosu signálu (-3 dB) | 3,4 MHz |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 10 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 2,5 kA |
| Vybíjecí proud, max. (8/20 µs) | 10 kA |
| Ztráta při zapojování | 3,42 MHz |
| GOST certifikát | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Délka odizolování | 10 mm |
| Typ připojení | Šroubové připojení |
| Utahovací moment, min. | 0,5 Nm |
| Utahovací moment, max. | 0,8 Nm |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 4 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 6 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Certifikát cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informace o produktu | Režim 2: Uveďte, kde byla část JPD omezující napětí zkratovaná kvůli velmi nízké impedanci v rámci JPD. Linka je nefunkční, ale měřicí zařízení je stále chráněné prostřednictvím zkratování. |
| Osvědčení/Certifikát/Prohlášení o shodě |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49242) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063840000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1063840000&norm=0) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| Dlouhá specifikace | Přepěťová ochrana v 6,2 mm široké DIN liště pro binární a bezpotenciálový signální obvod s 24 V UC. Ochránit lze signál s max. 0,5 A. Když se svorka zapojí, součastně se vytvoří elektrický kontakt mezi montážní lištou (zemí) a referenčním potenciálem (zemí) ochranného obvodu ve svorce. Vizuální identifikace svorkovnice podle typu chráněného spínání a úrovně napětí. Svorkovnici lze popsat nebo označit. |
| Krátká specifikace | Přepěťová ochrana v 6,2 mm široké DIN liště pro binární a bezpotenciálový signální obvod. Verze: 24 V UC |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UL) | E311081 |
