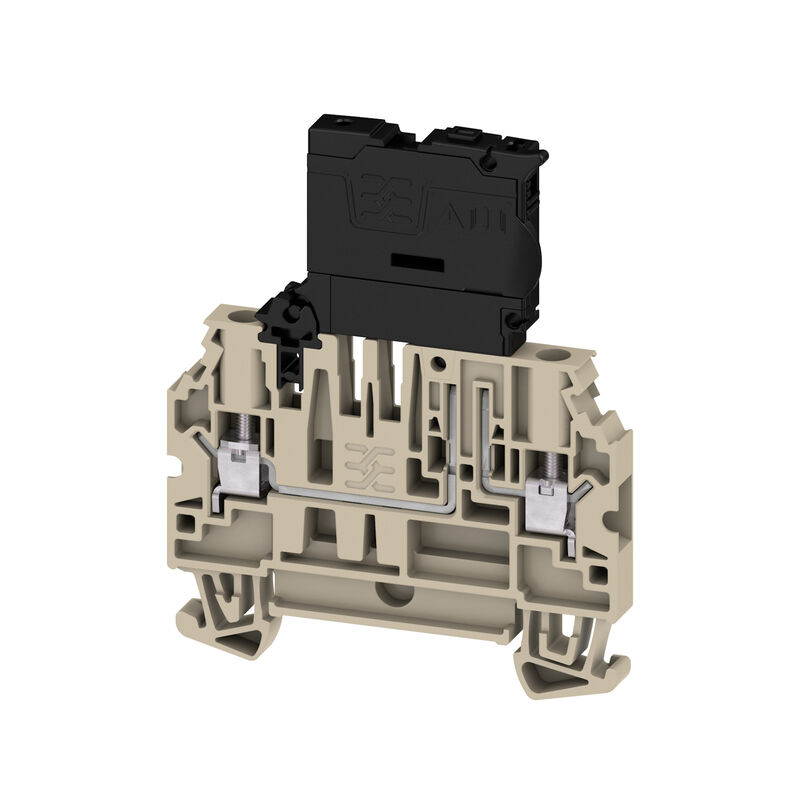

W2C 4 FS 10-36V DB
W2C 4 FS 10-36V DB

W2C 4 FS 10-36V DB

Bloc de jonction à fusible, Raccordement vissé, Beige foncé, 4 mm², 6.3 A, 36 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35

Ürün No. 2892980000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 106 İlgili ürünler 92
Agréments Informations générales de commande Dimensions et poids Hőmérsékletek Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Rendszer specifikációk Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) CSA rating data General Caractéristiques nominales UL rating data Note importante Besorolások

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693
Certificate No. (cURusEX)
E184763

Informations générales de commande

Ausfuehrung
Bloc de jonction à fusible, Raccordement vissé, Beige foncé, 4 mm², 6.3 A, 36 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35
Best.-Nr.
2892980000
Art
W2C 4 FS 10-36V DB
GTIN (EAN)
4064675884569
VPE
50 Pezzo

Dimensions et poids

Tiefe
75 mm
Profondeur (pouces)
2,953 inch
Höhe
60 mm
Magasság (coll)
2,362 inch
Breite
6,1 mm
Szélesség (coll)
0,24 inch
Net weight
18,32 g

Hőmérsékletek

Umgebungstemperatur
-60 °C…85 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformité environnementale du produit

RoHS-Konformitätsstatus
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Caractéristiques des matériaux

Basic material
Wemid
Farbe
Beige scuro
Brennbarkeitsklasse nach UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV20ATEX8502U
Zertifikat-Nr. (IECEX)
IECEXTUR20.0014U
Strom (ATEX)
6.3 A
Sezione cavo max (ATEX)
4 mm²
Corrente (IECEX)
6.3 A
Leiterquerschnitt max (IECEX)
4 mm²

Rendszer specifikációk

End cover plate required
Igen
Number of potentials
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
No
Mounting rail
TS 35
N-function
아니요
PE function
아니요
PEN function
아니요

Additional technical data

Explosion-tested version
No
Installation advice
TS 35
Open sides
right
Snap-on
Yes
Type of mounting
TS 35

Conductors for clamping (additional connection)

Anschlussart, weiterer Anschluss
Screw connection

Conductors for clamping (rated connection)

Abisolierlänge
8 mm
Anschlussart
Screw connection
Anschlussart 2
Screw connection
Anschlussrichtung
on side
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
0,8 Nm
Anzugsdrehmoment, min.
0,5 Nm
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,25 mm²
Klemmschraube
M 3
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,25 mm²
Zwillings-Aderendhülse, max.
1,5 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

CSA rating data

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
24 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
10 A
Strom Gr C (CSA)
10 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
227442-80219640

General

Einbauhinweis
TS 35
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Normen
IEC 60947-7-3
Tragschiene
TS 35

Caractéristiques nominales

Rated cross-section
4 mm²
Rated voltage
36 V
Rated DC voltage
36 V
Nominal current
6,3 A
Current at maximum wires
6,3 A
Standards
IEC 60947-7-3
Volume resistance according to IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 kV
Verschmutzungsgrad
3
Überspannungskategorie
III

UL rating data

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
24 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
24 AWG
Zertifikat-Nr. (cURus)
E60693

Note importante

Produkthinweis
La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné

Besorolások

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
