Vlastnosti
| Verze | Z řada, Zásuvný konektor, Béžová, Přímá montáž |
| Objednací číslo | 1867130000 |

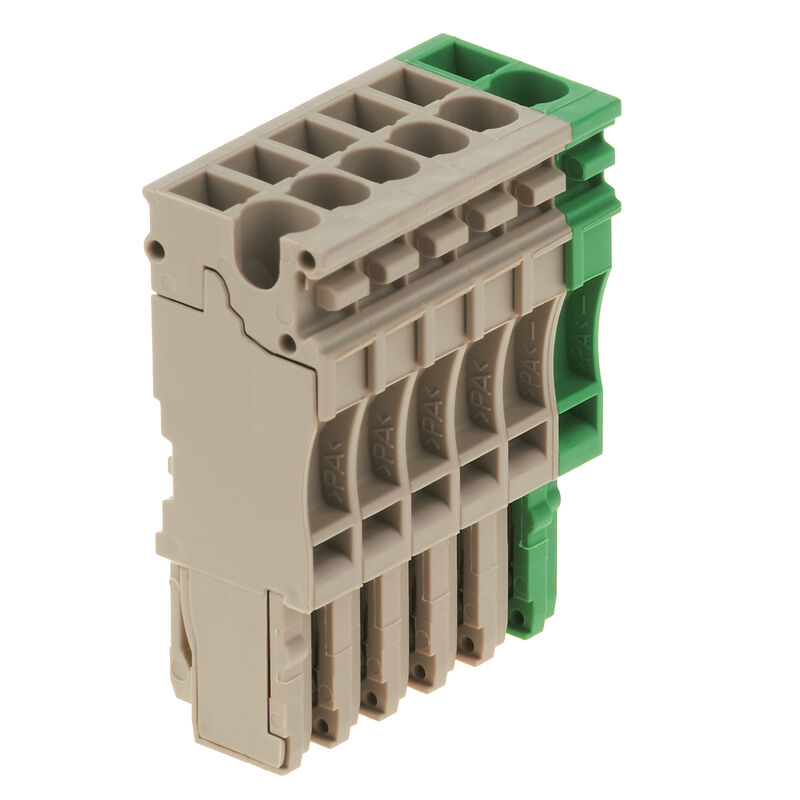

| Typ | ZP 2.5/1AN/6 GN/BE |
| EAN | 4032248475667 |
| Množství | 25 ks |
| Hloubka | 41 mm |
| Hloubka (v palcích) | 1,614 inch |
| Výška | 16 mm |
| Výška (v palcích) | 0,63 inch |
| Šířka | 30,6 mm |
| Šířka (v palcích) | 1,205 inch |
| Čistá hmotnost | 19,28 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Materiál | Wemid |
| Barevný |
Zelená
Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Sada konektorů
lze zapojit Připojení tažnou pružinou |
| Nutná koncová deska | Ne |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ano |
| Návod k instalaci | Přímá montáž |
| Otevřené strany | zařeno |
| Typ montáže | Zapojeno |
| Délka odizolování | 10 mm |
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A2 |
| Počet připojení | 6 |
| Průřez propojení AWG, max. | AWG 26 |
| Průřez propojení AWG, min. | AWG 12 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | Zásuvné připojení Plug-in |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (cCSAusX) | 12 AWG |
| Průřez vodiče min. (cCSAusX) | 26 AWG |
| Velikost napětí C (cCSAus) | 300 V |
| Velikost napětí D (cCSAus) | 600 V |
| Velikost proudu C (cCSAus) | 20 A |
| Velikost proudu D (cCSAus) | 5 A |
| Číslo osvědčení (cCSAus) | 154685-1460993 |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 6 |
| Průřez propojení AWG, max. | AWG 26 |
| Průřez propojení AWG, min. | AWG 12 |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité napětí k sousední svorce | 500 V |
| Max. napětí opěry svodek a systém s možností zapojení | 690 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 24 A |
| Proud při maximu vodičů | 24 A |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Jmenovité napětí k sousední svorce při impulzu | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu C (cURus) | 20 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64467) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1867130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1867130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1867130000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
