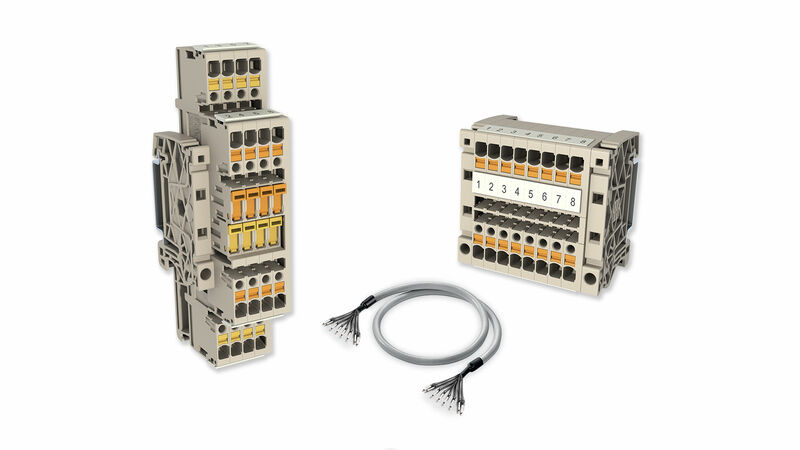

14A-SET-KLEMMBLOECKE+KABEL-TMZ
14A-SET-KLEMMBLOECKE+KABEL-TMZ

14A-SET-KLEMMBLOECKE+KABEL-TMZ

PUSH IN, 2.5 mm², 400 V, 16 A, 深褐

商品编号 8000164354
下载技术数据页 产品下载
配件 1 相关商品 7
通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 通用的 额定数据 分类

通用订货数据

版本
PUSH IN, 2.5 mm², 400 V, 16 A, 深褐
订货号
8000164354
类型
14A-SET-KLEMMBLOECKE+KABEL-TMZ
GTIN (EAN)
4099987633161
数量
1 Darab

尺寸和重量

深
50.5 mm
深度 (英寸)
1.988 inch
高度
115 mm
高度 (英寸)
4.528 inch
宽度
89.4 mm
宽度 (英寸)
3.52 inch
净重
427 g

温度

存储温度
-25 °C...55 °C
环境温度
…40 °C
Temperatura permanete de trabajo, min.
-60 °C
Continuous operating temp., max.
130 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

Isoleringsmaterial
Wemid
컬러 코드
dunkelbeige
Colour of operational elements
orange
Classe d'infiammabilità UL 94
V-0

系统特征值

必须的端板
无
电位数量
2
层数
2
每层压接点数量
2
Number of potentials per tier
2
레벨 내부 교차 결선
No
Соединение PE
Nem
安装导轨已装备
TS 35
N功能
No
PE 功能
No
PEN功能
No

其它技术参数

可卡装
无
固定类型
卡入
安装指导
导轨安装
安装方式
TS 35
带锁销
无
开放端
关闭的

可压接导线 (其它联接)

其他联接方式的接口类型
PUSH IN

可压接导线 (额定联接)

Connection cross-section, finely stranded, min.
0.14 mm²
Connection cross-section, stranded, max.
2.5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0.14 mm²
Průřez připojení vodičů, splétané, min.
0.14 mm²
Terminal tubular doble, min.
0.5 mm²
Wire connection cross-section, solid core, max.
2.5 mm²
Wire connection cross-section, solid core, min.
0.14 mm²
Zwillings-Aderendhülse, max.
0.75 mm²
剥线长度
10 mm
压接范围，最大
4 mm²
压接范围，最小
0.14 mm²
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 28
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.14 mm²
最大压接面积 软导线
2.5 mm²
测量规 按照 60 947-1 标准
A3
联接点数量
4
联接类型
PUSH IN
联接类型 2
PUSH IN
螺丝刀口尺寸
0.6 x 3.5 mm
连接方向
上方

通用的

安装导轨已装备
TS 35
安装指导
导轨安装
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 28
标准
IEC 60947-7-1

额定数据

额定横截面
2.5 mm²
Märkspänning
400 V
额定直流电压
500 V
Nominal current
16 A
Prąd przy maksymalnym oprzewodowaniu
16 A
标准
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1.33 mΩ
额定浪涌电压
6 kV
功率损耗符合 IEC 60947-7-x
0.77 mW
污染等级
3

分类

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
