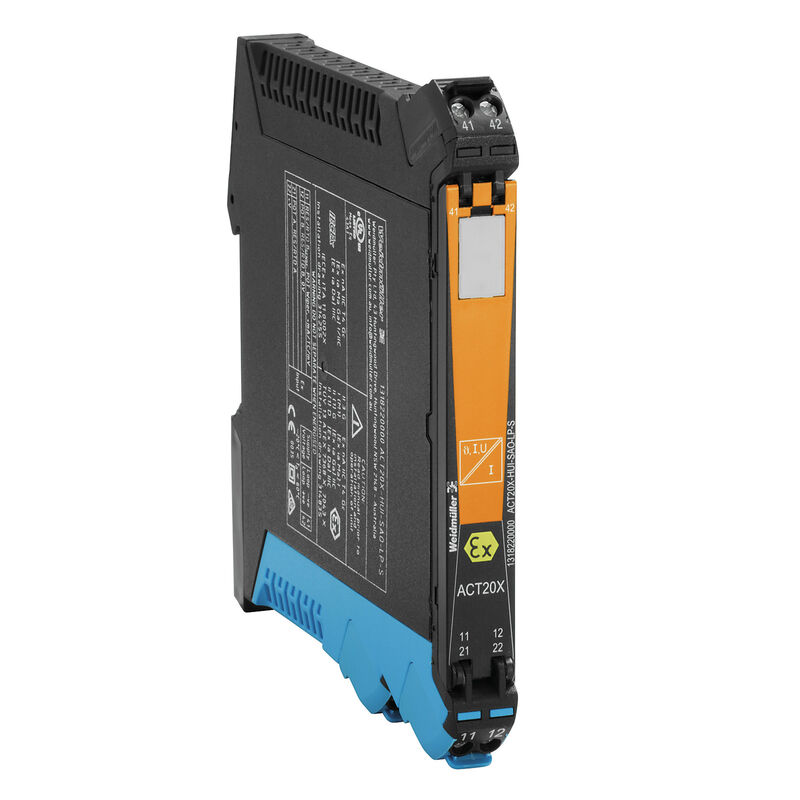

ACT20X-HUI-SAO-LP-S

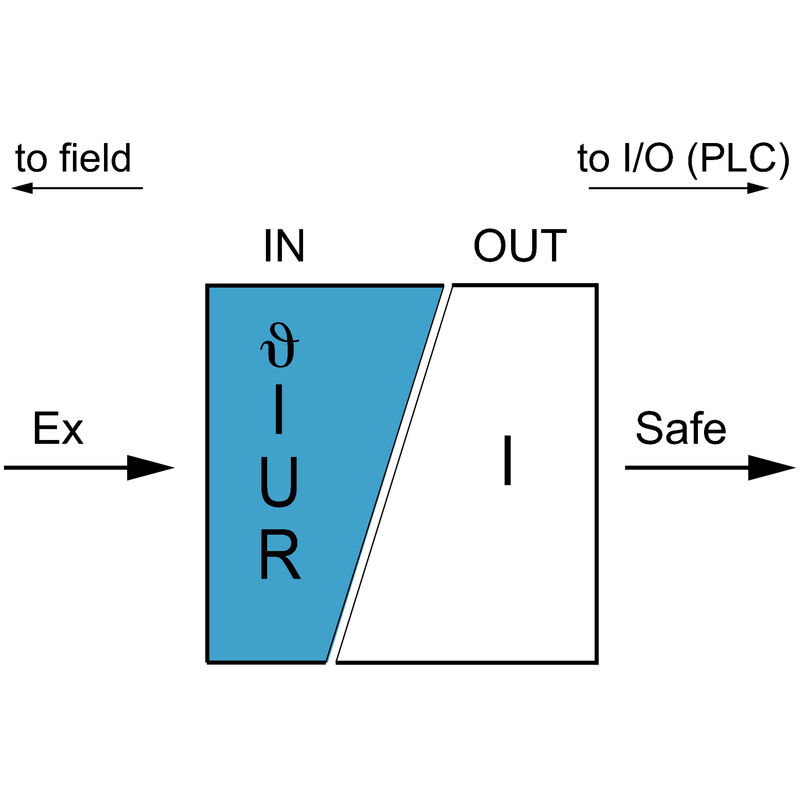

ACT20X, Przetwornik / separator sygnału EX, wersja 1-kanałowa, Zasilany z pętlą prądowej na wyjściu

Nr. produktu 1318220000

Nie stosować wyrobu do opracowywania nowych rozwiązań

Właściwości

Ogólne dane zamówieniowe

Wersja	ACT20X, Przetwornik / separator sygnału EX, wersja 1-kanałowa, Zasilany z pętlą prądowej na wyjściu
Nr zam.	1318220000
Typ	ACT20X-HUI-SAO-LP-S
GTIN (EAN)	4050118323955
Ilość	1 szt.
Status dostawy	W przyszłości ten artykuł nie będzie już dostępny.
Dostępne do	15.12.2021

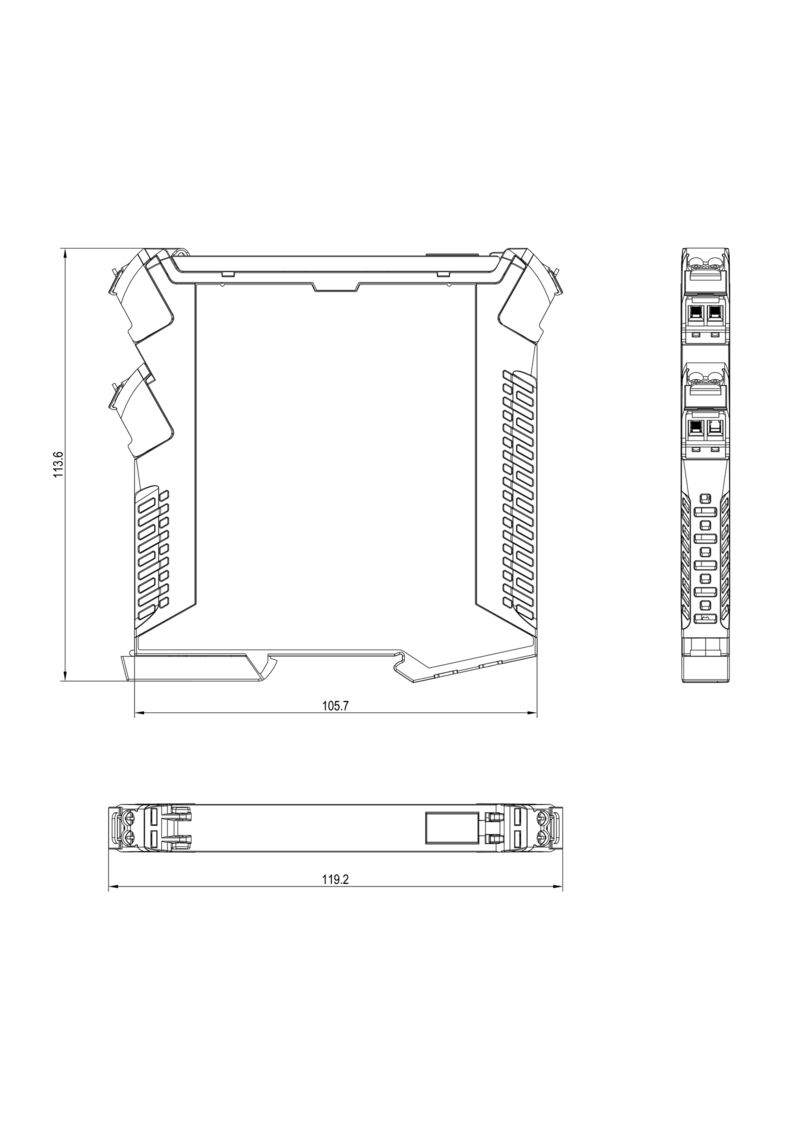

Wymiary i masa

Głębokość	113,6 mm
Głębokość (cale)	4,472 inch
Wysokość	117,2 mm
Wysokość (cale)	4,614 inch
Szerokość	12,5 mm
Szerokość (cale)	0,492 inch
Masa netto	171 g

Temperatury

Temperatura magazynowania	-20 °C...70 °C
Temperatura eksploatacyjna	0 °C...60 °C
Wilgotność przy temperaturze pracy	0...95 % (bez obroszenia)
Wilgotność	10...90 % (bez obroszenia)

Prawdopodobieństwo usterki

SIL zgodnie z normą IEC 61508

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Pozycja montażowa	poziome lub pionowe
rodzaj montażu	Szyna DIN
Szyna	TS 35

Wejście EX

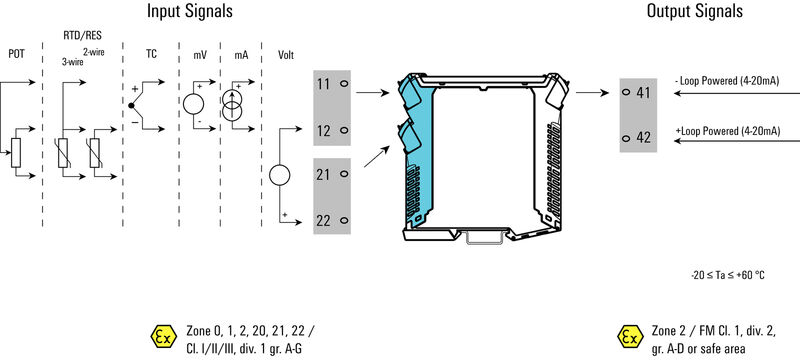

czujnik	2-/3-/4-przewodowy RTD: PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000 termoelementy: B, E, J, K, N, R, S, T ; zgodnie z IEC 60584-1 i L, U zgodnie z DIN43710 Potencjometr Rezystor: 0 - 12 kΩ
napięcie wejściowe	konfigurowalny ± 12 V DC (min. zakres pomiarowy 1 V) ± 28 V DC (min. zakres pomiarowy 2 V) ± 600 mV DC (min. zakres pomiarowy 50 mV) ± 150 mV DC (min. zakres pomiarowy 15 mV)
Potencjometr	1,2…500 kΩ
Prąd wejściowy	konfigurowalne ± 25 mA 0...20 mA 4…20mA
Rezystancja przewodu w obwodzie pomiarowym	≤ 50 Ω
rezystancja wejścia napięcie	> 10 MΩ @ 600 mV 2 MΩ @ 28 V
rezystancja wejściowa	0…12 kΩ
rezystancja wejściowa prąd	70 Ω
Typ	obwód iskrobezpieczny
zakres wejściowy temperatury	Regulacja w zakresie -200...+800°C
zasilanie czujnika	28…16,5 V DC / 0…20 mA

wyjście

częstotliwość graniczna (-3 dB)	100 Hz
ograniczenie sygnału wyjściowego	3,8…20,5 mA / 0…20,5 mA (zależy od odległości)
Prąd impedancji obciążenia	≤ 700 Ω
Prąd wyjściowy	4 - 20 mA (maks. 23 mA)
Typ	Zasilany z pętlą prądowej na wyjściu

Informacje ogólne

Czas odpowiedzi skokowej	250 ms (10…90%)
dokładność	<0,1% wartości zakresowej

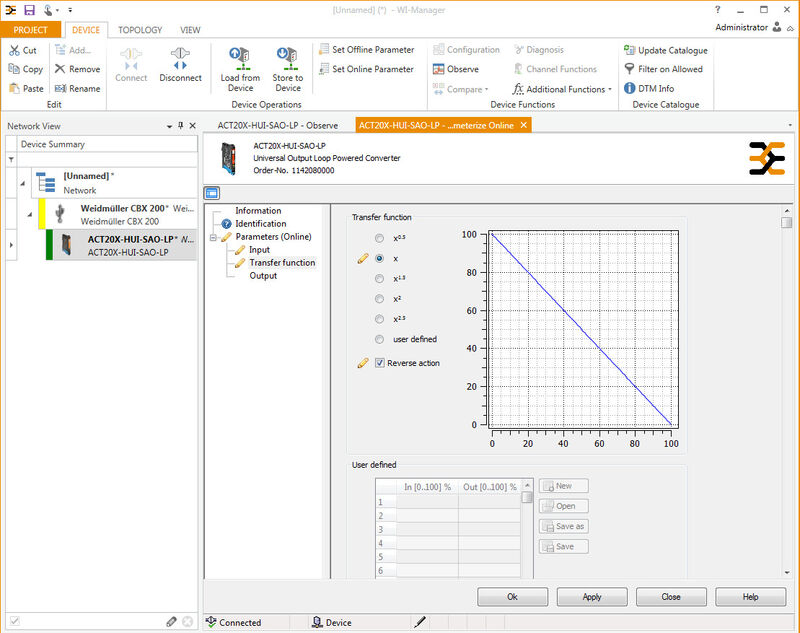

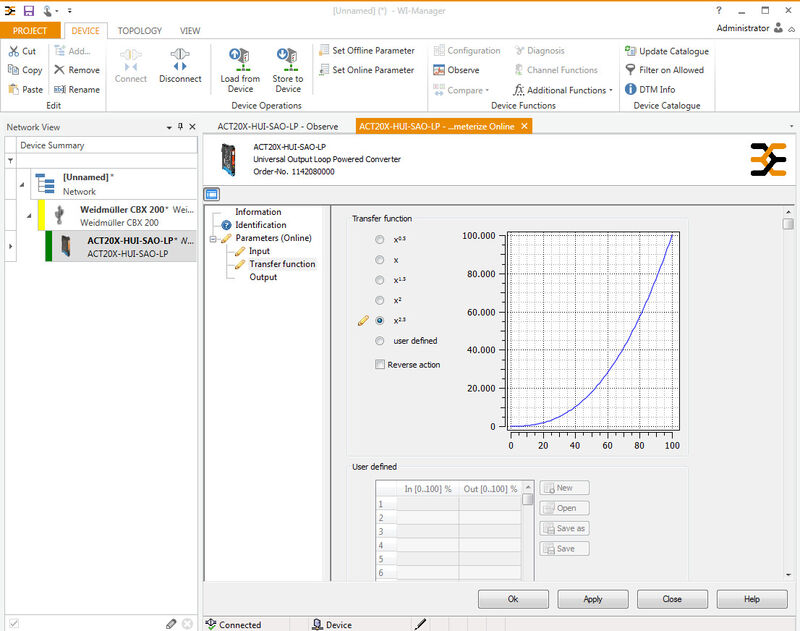

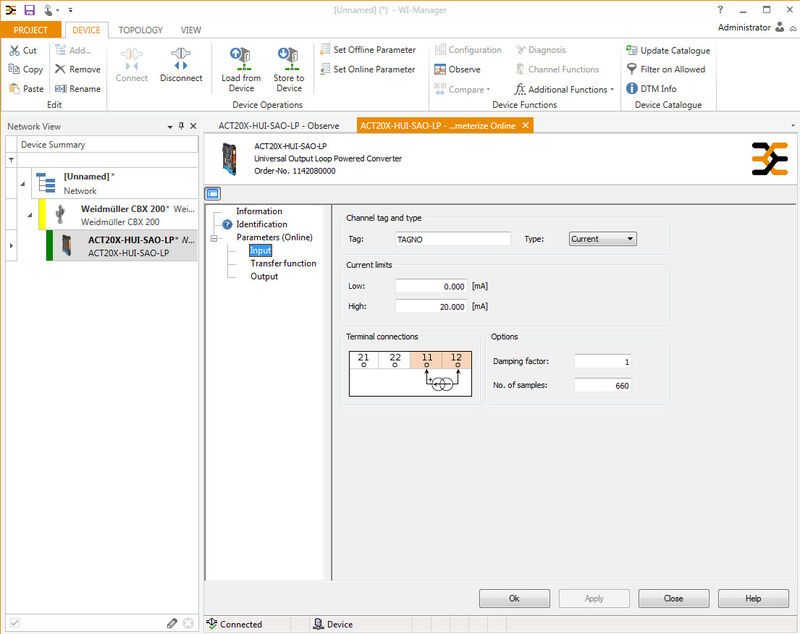

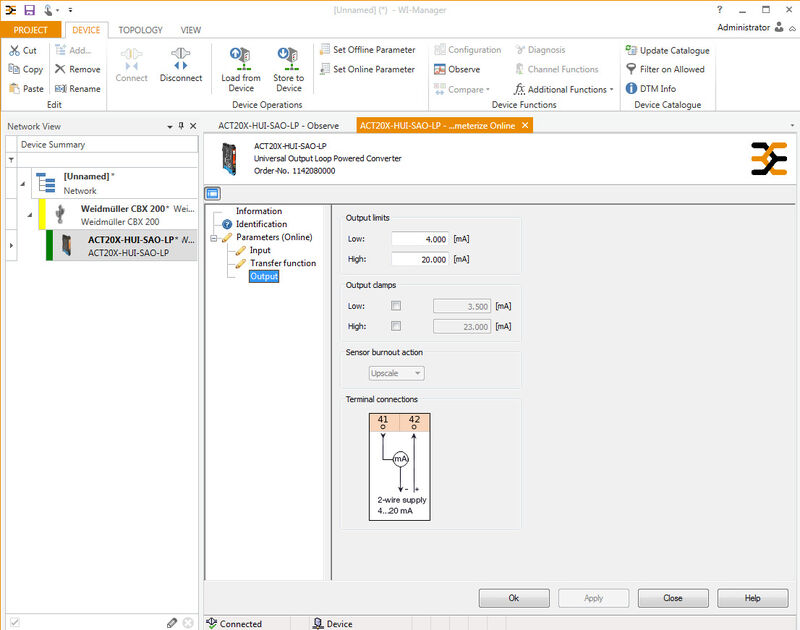

Konfiguracja	z oprogramowaniem FDT/DTM Wymaga adaptera konfiguracji 8978580000 CBX200 USB
pobór mocy	≤ 3,5 W
Rodzaj przyłącza	złącze śrubowe
Stopień ochrony	IP20
Wilgotność	10...90 % (bez obroszenia)
Współczynnik temperaturowy	<0,02°C zakresu pomiarowego / °C
Zasilanie	poprzez pętlę prądową na wyjściu 11…28 V DC (zasilanie z pętli)

koordynacja izolacji

Kategoria przepięciowa	III
Napięcie izolacji	3,51 kV między wejściem a wyjściem
napięcie nominalne	300 V_eff
Normy	DIN EN 61326-1 IEC 61010-1 IEC 61010-2-030 IEC 60079-0 IEC 60079-11 IEC 60079-15 IEC 60079-26
Stopień zanieczyszczenia	2
udarowe napięcie wytrzymywane	4 kV (1,2/50 µs)

dane dla zastosowań w strefach zagrożenia wybuchem (ATEX)

Miejsce instalacji	Urządzenie instalowane w obszarze bezpiecznym, strefa 2
moc P₀	129 mW
napięcie U₀	5,88 V DC
Oznakowanie	II 3 G Ex nA IIC T4 Gc I (M1) [Ex ia Ma] I II (1) D [Ex ia Da] IIIC
prąd I₀	88.2 mA

Podstawowe parametry bezpieczeństwa technicznego

kategoria bezpieczeństwa

SIL 2

Dane przyłączeniowe

Rodzaj przyłącza	złącze śrubowe
Moment obrotowy dociągający, min.	0,4 Nm
Moment obrotowy dociągający, maks.	0,6 Nm
Zakres zacisków przyłącza pomiarowego	2,5 mm²
Zakres zaciskania, min.	0,25 mm²
Zakres zaciskania, maks.	2,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 26
przekrój przyłączeniowy przewodu AWG, maks.	AWG 12

Gwarancja

Czasokres

3 lata

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97164) [Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97165) [UL Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_103117) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37671)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89454)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1318220000)
Oprogramowanie	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Dokumentacja użytkownika	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_37901) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)

Klasyfikacje

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Karty specyfikacji przetargowych

Długa specyfikacja

Ex universal measurement isolating transformer for RTD-/ TC temperature and DC-current-/ voltage signals,
output-loop powered

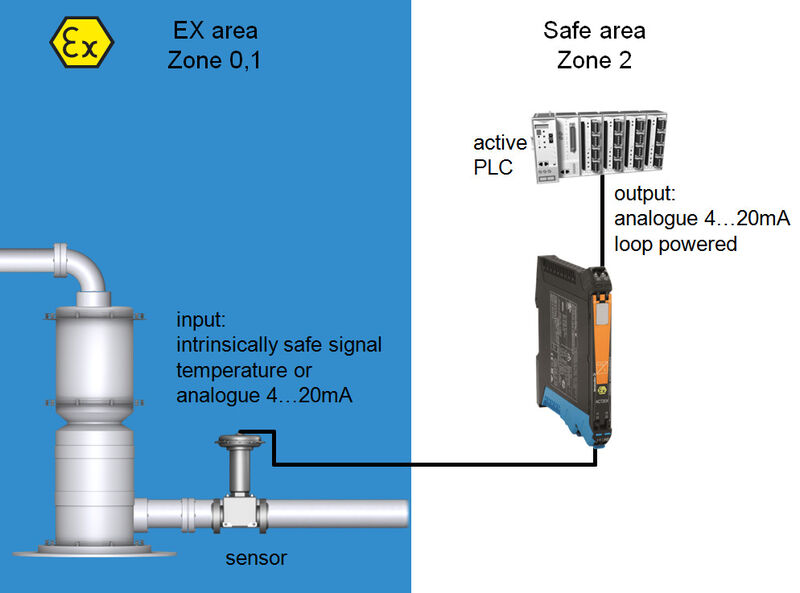

1-channel 4...20 mA output-loop powered measurement isolating transformer in 12.5 mm width for recording,
isolating and transmitting RTD- / TC sensors, resistors, potentiometers and DC current signals
and voltages from Ex zones 0,1,2 to the safe zone.
The component can be configured using standard FDT/DTM software.

Add-on housing for TS35 rail mounting
Dimensions: L/W/H 119.2/ 12.5/ 113.6
Screw connection/ Nominal cross-section 2.5 mm²Protection degree: IP 20

Input                          RTD: PT200, PT1000, Ni120, Cu100
                                       Resistance 0...15 kOhm / Potentiometer 1.2...500 kOhm
                                       TC- Type: B, E, J, K, L, N, R, S, T,U
                                       +/- 25 mA configurable
                                       +/- 28 V configurable
Output                          4...20 mA current loop
Load                              < 700 Ohm
Accuracy                   < 0,1 % v.E
Auxiliary power                                      11...28 VDC / current loop
Power loss approx. 1.5 W
Ambient
temperature range 0 °C...+60 °C

Secure isolation                    EN 50178, 2-way isolation up to 4kV
Working voltage                     300 V AC/DC at overvoltage category II and pollution degree 2
Approvals cULus, ATEX IECEX, Class1, Div1

IECEx marking (Exia)I IIC / I T4
Ex characteristic data U₀ = 5.88 V DC
                                      I₀ = 82.3 mA DC
                                      P₀ = 121 mW^_Type                                                           ACT20X-HUI-SAO-LP-S

Krótka specyfikacja

Uniwersalny rozłączny przetwornik pomiarowy Ex do sygnałów RTD/TC temperatury oraz prądowych i napięciowych DC,
zasilany z pętli prądowej wyjściowej
1-kanałowy rozłączny przetwornik pomiarowy 4...20 mA, zasilany z pętli prądowej, szerokości 12,5 mm do rejestracji, separacji i transmisji
czujników RTD / TC, rezystorów, potencjometrów oraz sygnałów prądowych DC i napięć
ze strefy Ex 0,1,2 do obszaru bezpiecznego.
Moduł można skonfigurować używając standardowego programu FDT/DTM.
