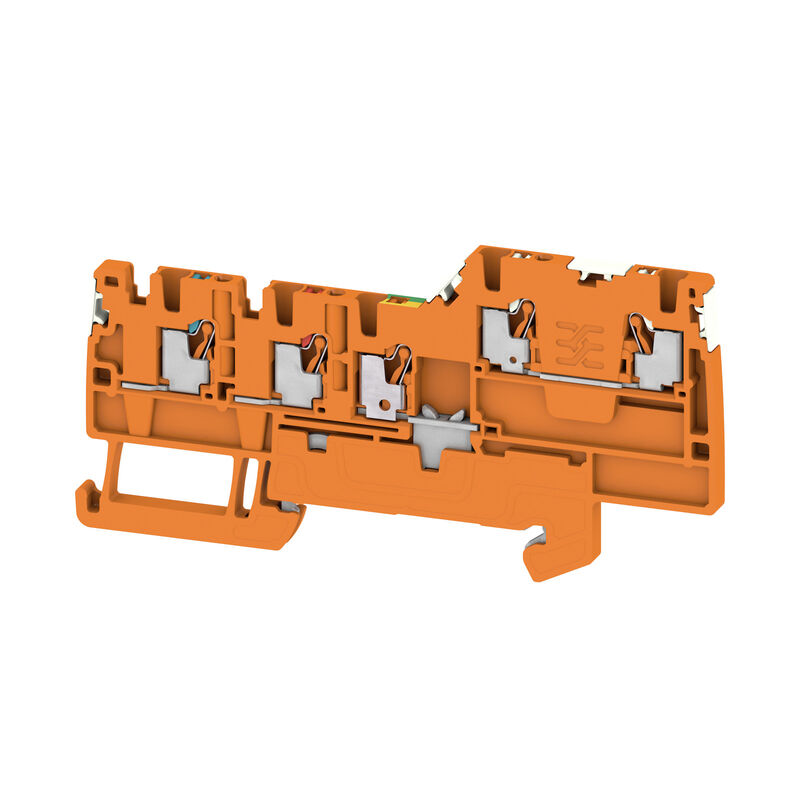

Клемма пускового устройства, исполнительного устройства, PUSH IN, 1.5 mm², 250 V, 13.5 A, оранжевый

Nr. produktu 2675660000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 54 Produkty pokrewne 20
Agréments General ordering data Dimensions et poids Temperatures Environmental Product Compliance Anyag adatok Dati di dimensionamento IECEx/ATEX System specifications dalsze dane techniczne przewody zaciskane (złącze wymiarowane) Informacje ogólne Rating data dane znamionowe wg UL Klasyfikacje

Agréments

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
Клемма пускового устройства, исполнительного устройства, PUSH IN, 1.5 mm², 250 V, 13.5 A, оранжевый
Nr zam.
2675660000
Typ
AIO22 1.5 SI-PE DL OR
GTIN (EAN)
4050118734102
Ilość
100 szt.

Dimensions et poids

Głębokość
45 mm
Глубина (дюймов)
1,772 inch
Depth including DIN rail
46 mm
Wysokość
89 mm
Wysokość (cale)
3,504 inch
Szerokość
3,5 mm
Szerokość (cale)
0,138 inch
Masa netto
10,208 g

Temperatures

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Anyag adatok

Materiał podstawowy
Wemid
Barwny
pomarańczowy
Klasa palności wg UL 94
V-0

Dati di dimensionamento IECEx/ATEX

nr certyfikatu (ATEX)
TUEV17ATEX8031U
Nr certyfikatu (IECEX)
IECEXTUR17.0016U
Napięcie maks. (ATEX)
220 V
Prąd (ATEX)
12 A
Maks. przekrój przewodu (ATEX)
1.5 mm²
Napięcie maks. (IECEX)
220 V
Prąd (IECEX)
12 A
Maks. przekrój przewodu (IECEX)
1.5 mm²

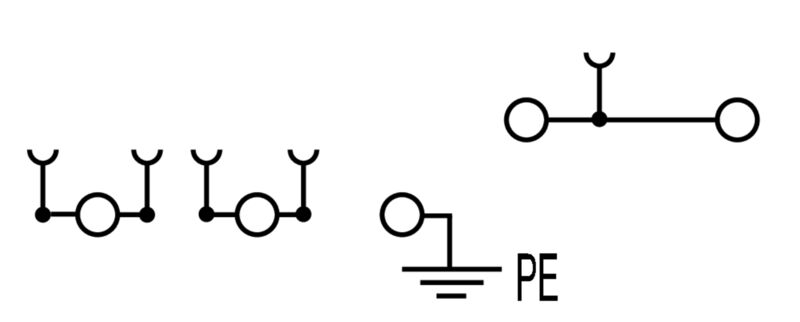

System specifications

niezbędna płyta zamykająca
Tak
Liczba potencjałów
4
liczba poziomów
2
liczba zacisków na poziom
2
poziomy wewnętrznie zmostkowane
Nie
Przyłącze PE
Tak
Szyna montażowa
TS 35

dalsze dane techniczne

otwarte strony
z prawej strony
rodzaj montażu
TS 35
wersja przetestowana pod kątem eksplozji
Yes

przewody zaciskane (złącze wymiarowane)

1,5 mm²
Długość odizolowania
8 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Długość rurki:
    • min.:
      5 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,25 mm²
  • Długość rurki:
    • znamionowy:
      6 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • znamionowy:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      8 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,14 mm²
    • maks.:
      0,75 mm²
kierunek podłączenia
u góry
liczba przyłączeń
5
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,14 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
1,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
1,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Rodzaj przyłącza
PUSH IN
Rodzaj przyłącza 2
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A1
Wielkość ostrza
0,4 x 2,0 mm
Zakres zaciskania, min.
0,14 mm²

Informacje ogólne

Normy
Zgodnie z wymaganiami IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Szyna montażowa
TS 35

Rating data

Przekrój pomiarowy
1,5 mm²
Napięcie znamionowe
250 V
Znamionowe napięcie stałe
250 V
Znamionowe natężenie prądu
13,5 A
Prąd przy maksymalnym oprzewodowaniu
13,5 A
Normy
Zgodnie z wymaganiami IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1,83 mΩ
Znamionowe napięcie udarowe
4 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,56 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. D (cURus)
150 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. D (cURus)
13 A
Wielkość przewodu Factory wiring max (cURus)
14 AWG
Wielkość przewodu Factory wiring min (cURus)
26 AWG
Wielkość przewodu Field wiring max (cURus)
14 AWG
Wielkość przewodu Field wiring min (cURus)
26 AWG

Klasyfikacje

ETIM 8.0
EC000900
ETIM 9.0
EC000900
ETIM 10.0
EC000900
ECLASS 14.0
27-25-01-12
ECLASS 15.0
27-25-01-12
