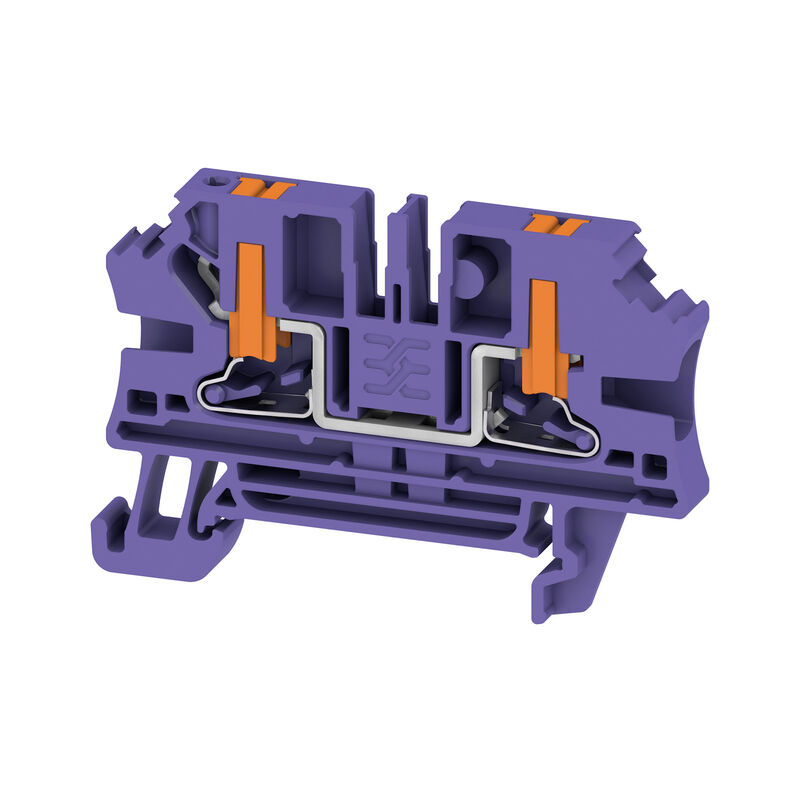

AL2C 4 VT
AL2C 4 VT
Connection diagram

AL2C 4 VT

Genomgångsplintblock, PUSH IN, violett, 4 mm², 32 A, 1000 V, Antal anslutningar: 2

Ürün No. 2871920000
Konfigüratörde aç
Veri sayfasını indir 엔지니어링 지원 제품 다운로드
Aksesuarlar 60 İlgili ürünler 1056
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Materialdata Номинальные характеристики IECEx/ATEX Systemparametrar Additional technical data Conductors for clamping (additional connection) 클램프용 컨덕터(정격 결선) dane znamionowe wg CSA 일반 Märkdata dane znamionowe wg UL Klassificeringar

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Основные данные для заказа

Versione
Genomgångsplintblock, PUSH IN, violett, 4 mm², 32 A, 1000 V, Antal anslutningar: 2
N. d’ordine
2871920000
Tipo
AL2C 4 VT
GTIN (EAN)
4064675640042
数量
50 Styk

Размеры и массы

Profondità
39,5 mm
Byggdjup (tum)
1,555 inch
Posizione verticale
60 mm
Bygghöjd (tum)
2,362 inch
Larghezza
6,1 mm
Width (inches)
0,24 inch
순중량
8,535 g

Температуры

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%
製品のカーボンフットプリント
  • Cradle to gate:
    0.256 kg CO2 eq.

Materialdata

기본 재질
Wemid
컬러 코드
Fialová
작동 요소의 색상
orange
UL 94 가연성 등급
V-0

Номинальные характеристики IECEx/ATEX

N° certificato (ATEX)
.
証明書番号（IECEX）
.
최대 전압(ATEX)
550 V
電流（ATEX）
28 A
와이어 단면적 최대(ATEX)
6 mm²
最大電圧（IECEX）
550 V
Current (IECEX)
28 A
最大導体断面積（IECEX）
6 mm²

Systemparametrar

엔드 커버 플레이트 필요
Ja
전위 수
1
레벨 수
1
Number of clamping points per level
2
계층당 전위 수
1
레벨 내부 교차 결선
No
장착 레일
TS 35
N-기능
Nein
PE 기능
Nein
PEN 기능
No

Additional technical data

개방측
right
스냅온
Yes
장착 유형
TS 35
장착물 유형
wciskany
폭발 테스트 버전
Нет

Conductors for clamping (additional connection)

Tipo di collegamento, ulteriore collegamento
PUSH IN

클램프용 컨덕터(정격 결선)

Calibro a norma 60 947-1
A4
Campo di sezioni, max.
6 mm²
Campo di sezioni, min.
0,14 mm²
Dimensione lama
0.6 x 3.5 mm
Direzione di collegamento
측면
Lunghezza di spellatura
12 mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,14 mm²
Tipo di collegamento
PUSH IN
결선 단면적, 가는 꼬임, 최소
0,14 mm²
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0,14 mm²
와이어 결선 단면, 가는 꼬임, 최대
6 mm²
와이어 결선 단면, 가는 꼬임, 최소
0,14 mm²
와이어 결선 단면적, 경질 코어 최대
6 mm²
와이어 결선 단면적, 경질 코어, 최소
0,14 mm²
트윈 와이어 종단 페룰, 최대
1,5 mm²
트윈 와이어 종단 페룰, 최소
0,5 mm²

dane znamionowe wg CSA

와이어 단면적 최대(CSA)
10 AWG
와이어 단면적 최소(CSA)
24 AWG
인증 번호(CSA)
227442-80177078
전류 크기 B(CSA)
30 A
전류 크기 C(CSA)
30 A
전류 크기 D(CSA)
5 A
전압 크기 B(CSA)
600 V
전압 크기 C(CSA)
600 V
전압 크기 D(CSA)
600 V

일반

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26

Märkdata

정격 단면적
4 mm²
정격 전압
1.000 V
정격 DC 전압
1.000 V
정격 전류
32 A
최대 와이어에서 전류
32 A
표준 규격
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
1,02 W
서지 전압 범주
III
오염 심각도
3

dane znamionowe wg UL

인증 번호(cURus)
E60693
컨덕터 크기 팩토리 결선 최대(cURus)
10 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
24 AWG
컨덕터 크기 필드 결선 최대(cURus)
10 AWG
컨덕터 크기 필드 결선 최소(cURus)
24 AWG

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
