AWPD 35 4X6/6X2.5 FE
AWPD 35 4X6/6X2.5 FE

AWPD 35 4X6/6X2.5 FE

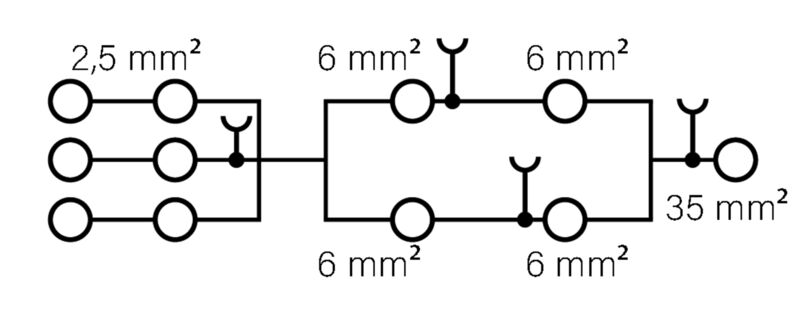

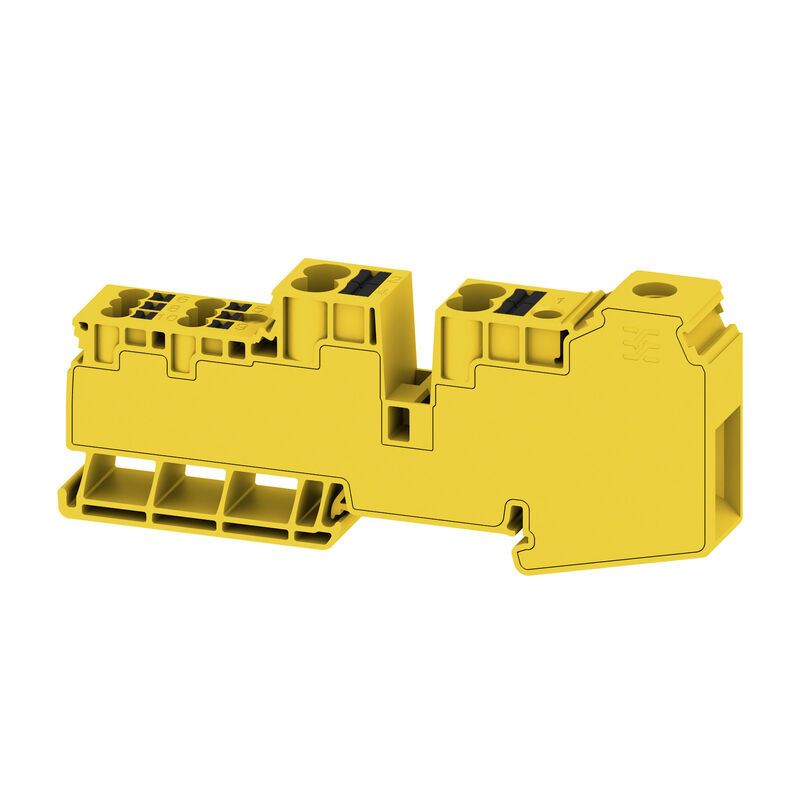

Potential distributor terminal, Screw connection, black/yellow, 35 mm², 110 A, 1000 V, Number of connections: 11, Number of levels: 1

Ürün No. 2924980000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 113 İlgili ürünler 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications 추가 기술 데이터 Conductors for clamping (additional connection) przewody zaciskane (złącze wymiarowane) CSA rating data General Rating data UL rating data Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Version
Potential distributor terminal, Screw connection, black/yellow, 35 mm², 110 A, 1000 V, Number of connections: 11, Number of levels: 1
Order No.
2924980000
Type
AWPD 35 4X6/6X2.5 FE
GTIN (EAN)
4099986639164
CPZ
20 Штука

Dimensions and weights

Depth
51,6 mm
Depth (inches)
2,031 inch
Height
117,93 mm
Height (inches)
4,643 inch
Width
16,2 mm
Šířka (v palcích)
0,638 inch
Peso netto
40 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…65 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
110 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Material data

Materiale di base
Wemid
Colori
negro/amarillo
Colour of operational elements
narancssárga
Classe d'infiammabilità UL 94
V-0

System specifications

Versione
Hybrid terminal
Potential distributor
Piastra terminale (necessaria)
No
Numero di potenziali
1
Numero di piani
1
Número de puntos de embornado por piso
11
Numero di potenziali per piano
1
Piani ponticellati internamente
Нет
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

추가 기술 데이터

bloccabile
Tak
Esecuzione a prova di esplosione
No
Lati aperti
closed
Tipo di montaggio
TS 35

Conductors for clamping (additional connection)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
10 mm²
Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, min.
0,5 mm²
Connection type, additional connection
PUSH IN
Cross-section for connected wire, AWG, additional connection, max.
AWG 10
Cross-section for connected wire, flexible, further connection, max.
10 mm²
Cross-section for connected wire, multi-core, further connection, max.
10 mm²
Cross-section for connected wire, multi-core, further connection, min.
0,5 mm²
Cross-section for connected wire, solid-core, further connection, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, weiterer Anschluss, max.
10 mm²
Průřez připojeného vodiče, AWG, další připojení, min.
AWG 20
Rated cross-section, further connection
6 mm²

przewody zaciskane (złącze wymiarowane)

Campo di sezioni, max.
35 mm²
Campo di sezioni, min.
1,5 mm²
Coppia di serraggio, max.
2,5 Nm
Coppia di serraggio, min.
2,5 Nm
Dimensione lama
1 x 5.5
Direzione di collegamento
top
Lunghezza di spellatura
17 mm
Mérőeszköz, IEC 60947-1
B9
Numero di collegamenti
11
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 2
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
35 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
35 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1,5 mm²
Sezione di collegamento cavo, flessibile, max.
35 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
35 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
35 mm²
Sezione di collegamento, semirigida, min.
1,5 mm²
Terminali doppi, max.
6 mm²
Terminali doppi, min.
1,5 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
PUSH IN
Vite di serraggio
M 6

CSA rating data

Corrente Gr C (CSA)
600 V
N° certificato (CSA)
227442-80219640

General

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 2

Rating data

Sezione di dimensionamento
35 mm²
Tensione nominale
1.000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.000 V
Corrente nominale
110 A
Corrente con conduttore max.
110 A
Norme
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
0,26 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
4 W
Classe di sovratensione
III
Grado di lordura
3

UL rating data

Grandezza conduttore Factory wiring max (cURus)
2 AWG
Grandezza conduttore Factory wiring min (cURus)
14 AWG
Grandezza conduttore Field wiring max (cURus)
2 AWG
Grandezza conduttore Field wiring min (cURus)
14 AWG
N° certificato (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
