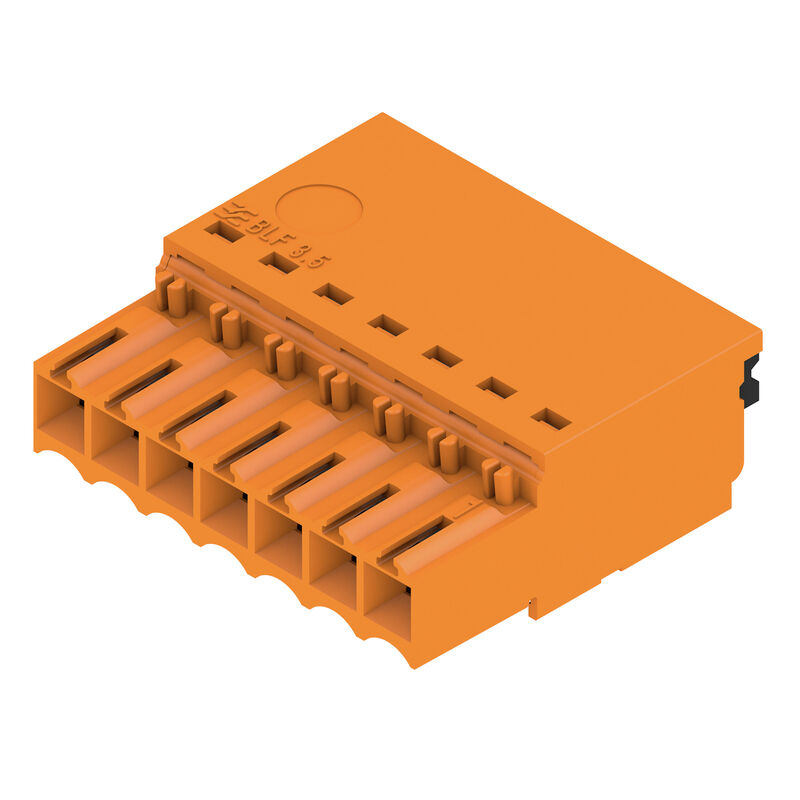

BLF 3.50/07/180 SN OR BX
Illustration du produit
simillar to illustration
BLF 3.50/07/180 SN OR BX
Illustration du produit
BLF 3.50/07/180 SN OR BX
Dimensional drawing
BLF 3.50/07/180 SN OR BX
Courbe de dérating
BLF 3.50/07/180 SN OR BX
Courbe de dérating
BLF 3.50/07/180 SN OR BX
Avantages produit
Solid PUSH IN contact
Safe and durable

BLF 3.50/07/180 SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 7, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 2459100000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Pièces opposées 13 Autres produits de la même gamme 33
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 7, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte
Order No.
2459100000
Type
BLF 3.50/07/180 SN OR BX
GTIN (EAN)
4050118474459
Qty.
72 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte

Dimensions et poids

Depth
22,7 mm
Depth (inches)
0,894 inch
Height
9 mm
Hauteur (pouces)
0,354 inch
Width
24,5 mm
Largeur (pouces)
0,965 inch
Peso neto
5,109 g

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Product Carbon Footprint
  • Du berceau à la porte:
    0,215 kg CO2 eq.

Paramètres système

Famille de produits
OMNIMATE Signal - série BL/SL 3.50
Type de raccordement
Raccordement installation
Wire connection method
PUSH IN avec actionneur
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Nombre de pôles
7
L1 en mm
21 mm
L1 en pouce
0,827 "
Number of rows
1
Pin series quantity
1
Rated cross-section
1,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersicher
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
when fully mounted
Volume resistance
≤5 mΩ
Codable
Sí
Stripping length
8 mm
Stripping length tolerance
  • min.:
    0 mm
  • 최대:
    1 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264-A
插拔次数
25
Force d'enfichage/pôle, max.
6 N
Force d'extraction/pôle, max.
6 N

Données des matériaux

Insulating material
PA GF
Colour
Orange
Colour of operational elements
noir
Carta de colores (similar)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 400
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Material de contacto
Cu-alloy
Contact surface
tinned
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Conducteurs indiqués pour raccordement

Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 16
Одножильный, мин. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,28 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0463000000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
14,7 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,1 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
13,1 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Resistencia a corrientes de corta duración
1 x 1s with 120 A

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 16
Wire cross-section, AWG, max.
AWG 26

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 16
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Packaging
Boîte
VPE length
349 mm
VPE width
137 mm
VPE height
31 mm

Contrôles de type

Visual and dimensional test
  • Norme:
    IEC 60512-1-1:2002-02
  • Test:
    contrôle dimensionnel
  • Évaluation:
    réussite
  • Norme:
    CEI 60512-1-2:2002-02
  • Test:
    contrôle du poids
  • Évaluation:
    réussite
  • Norme:
    CEI 61984:2001-10 section 6.2
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Durability of markings
  • Norme:
    CEI 60068-2-70:1995-12 test Xb
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Test: Misengagement (Non-interchangeability)
  • Norme:
    IEC 60512-13-5:2006-02
  • Test:
    enfichable volontaire
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Clampable cross section
  • Norme:
    CEI 60999-1:1999-11 section 9.1, CEI 60947-1:2011-03 section 8.2.4.5.1
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test for damage to and accidental loosening of conductors
  • Norme:
    CEI 60999-1:1999-11 section 9.4 ou section 8.10
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
Pull-out test
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite

Note importante

Conformidad con IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notas

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
