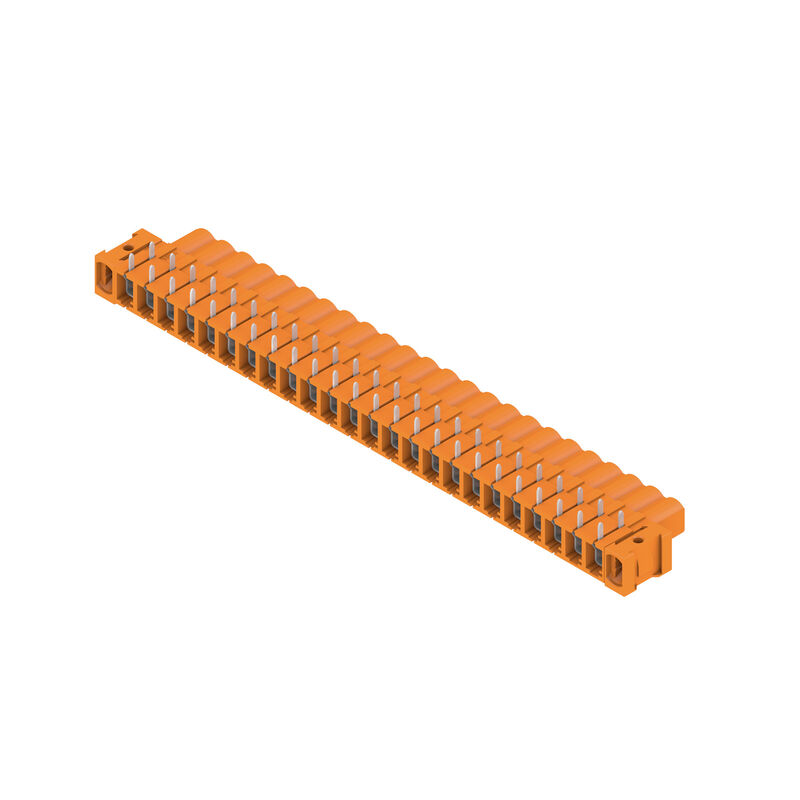

BLL 5.08/24/90FI 3.2SN OR BX
Product image

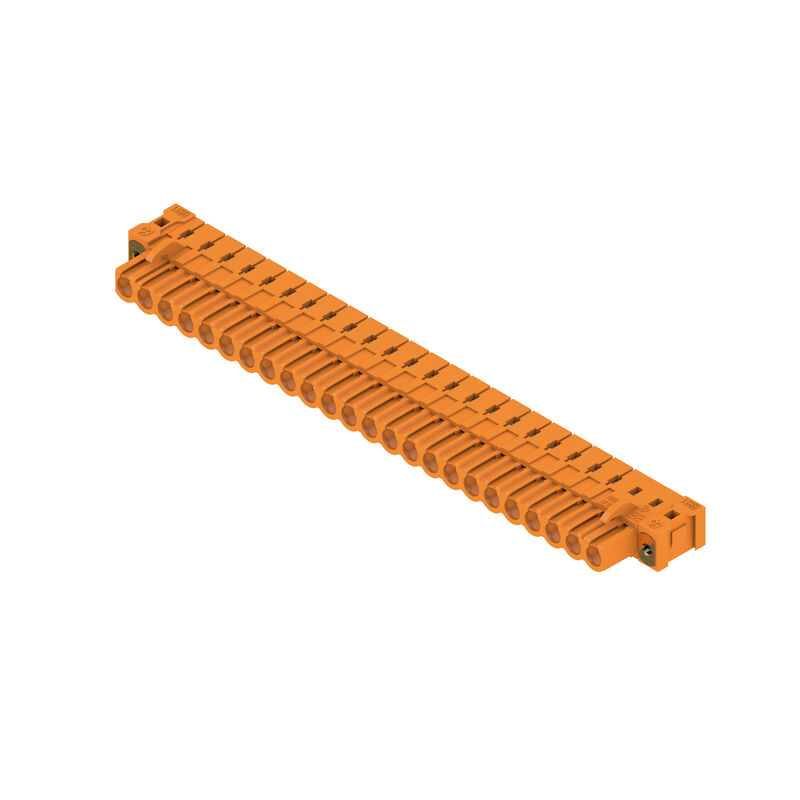

BLL 5.08/24/90FI 3.2SN OR BX
Dimensional drawing
BLL 5.08/24/90FI 3.2SN OR BX
Example of use

BLL 5.08/24/90FI 3.2SN OR BX

Dette produkt er ikke længere tilgængeligt.

Leiterplattensteckverbinder, Buchsenleiste, Flansch invertiert, THT-Lötanschluss, 5.08 mm, Polzahl: 24, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box

Produkt ID 1843970000
Download datablad Mühendislik desteği Ürün İndirmleri
Tilbehør 2 Modstykker 9 Anvendte produkter 15
Approvals Allgemeine Bestelldaten Méretek és tömegek Environmental Product Compliance System specifications Material data Bemessungsdaten nach IEC Rated data acc. to CSA Rated data acc. to UL 1059 Verpackungen Indicación importante Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenleiste, Flansch invertiert, THT-Lötanschluss, 5.08 mm, Polzahl: 24, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box
Best.-Nr.
1843970000
Art
BLL 5.08/24/90FI 3.2SN OR BX
GTIN (EAN)
4032248355723
VPE
12 Pièce
Indices de produit
IEC: 400 V / 23 A
UL: 300 V / 15 A
Emballage
Boîte
Lieferstatus
Supprimé
Datum der letzten Bestellung
/Date(1793314800000)/

Méretek és tömegek

Nettogewicht
27,25 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0b9f9fbb-9843-4953-ae55-e10a8ae27fe7

System specifications

Skupina produktů
OMNIMATE Signal - series BL/SL 5.08
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
THT solder connection
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Výstupní tvarovka
90°
Polzahl
24
Počet pájených kolíků na pól
2
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,4 x 1,00 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1 in mm
116,84 mm
L1 in pollici
4,6 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
Sicurezza per il dorso della mano
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Cicli di inserimento
25
Forza di innesto/polo, max.
5 N
Forza d'estrazione/polo, max.
5 N

Material data

Isolierstoff
PBT GF
Farbe
naranja
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Isolationswiderstand
108 Ω
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Rézötvözet
Kontaktoberfläche
ónozott
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn tűzi-mártó ónozással bevont
Schichtaufbau - Steckkontakt
4...6 µm Sn tűzi-mártó ónozással bevont
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
温度範囲、設置、最大
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
23 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
20 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

Rated data acc. to UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

Verpackungen

Balení
Box
Délka VPE
350 mm
Šířka VPE
135 mm
Výška VPE
30 mm

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
