BLL 7.62HP/03/180F 3.2SN BK BX
Produktbild

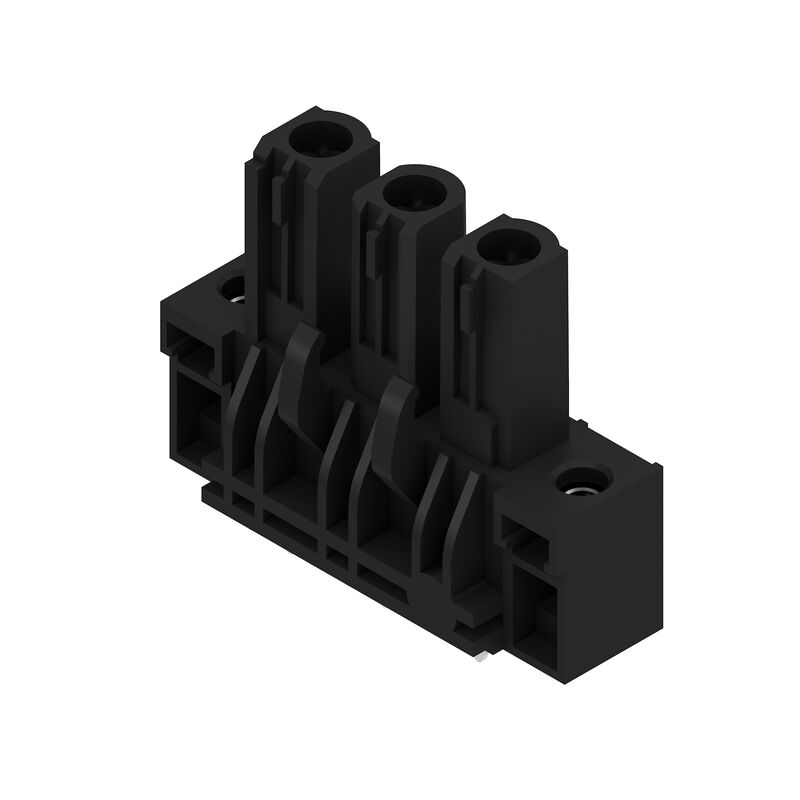

BLL 7.62HP/03/180F 3.2SN BK BX
Produktbild

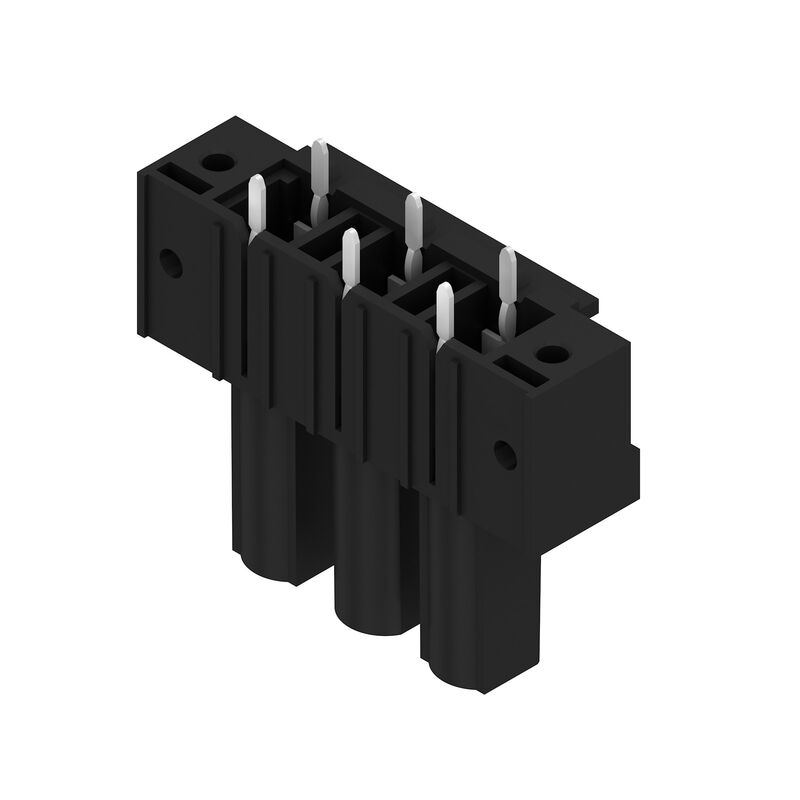

BLL 7.62HP/03/180F 3.2SN BK BX
Maßbild
BLL 7.62HP/03/180F 3.2SN BK BX
Diagramm
BLL 7.62HP/03/180F 3.2SN BK BX
Diagramm
BLL 7.62HP/03/180F 3.2SN BK BX
Diagramm

BLL 7.62HP/03/180F 3.2SN BK BX

Dieses Produkt ist bald nicht mehr verfügbar.

Last order date: /Date(1827529200000)/

Connecteur pour circuit imprimé, Connecteur femelle, Bride, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 3, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Item No. 1122120000
Download data sheet Engineering Support Produkt Downloads
Zubehör 2 Gegenstücke 2 Verwandte Artikel 4
승인 Informations générales de commande 치수 및 중량 Conformità ambientale del prodotto Paramètres système Données des matériaux Données nominales selon CEI Märkdata enligt CSA Nenndaten nach UL 1059 패키징 Important note Classifications

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Informations générales de commande

Ausfuehrung
Connecteur pour circuit imprimé, Connecteur femelle, Bride, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 3, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Best.-Nr.
1122120000
Art
BLL 7.62HP/03/180F 3.2SN BK BX
GTIN (EAN)
4032248903269
Qty.
54 Stück
Produkt-Kennzahlen
IEC: 630 V / 24 A
UL: 300 V / 20 A
Verpackung
Box
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Last order date
/Date(1827529200000)/

치수 및 중량

Tiefe
9,6 mm
Depth (inches)
0,378 inch
Höhe
27,7 mm
Height (inches)
1,091 inch
Breite
32,04 mm
Breite (inch)
1,261 inch
Nettogewicht
5,231 g

Conformità ambientale del prodotto

RoHS-Konformitätsstatus
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

Paramètres système

Produktfamilie
OMNIMATE Power - sorozat BL/SL 7.62HP
Anschlussart
보드 결선
Raster in mm (P)
7,62 mm
Raster in Zoll (P)
0,3 "
Polzahl
3
L1 in mm
15,24 mm
L1 in Zoll
0,6 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20
Kodierbar
Ja
Tightening torque for screw flange, min.
0,15 Nm
Anzugsdrehmoment Schraubflansch, max.
0,25 Nm
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
7 N

Données des matériaux

Isolierstoff
PA GF
Farbe
검정
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Struktura vrstev pájeného připojení
2...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
21 A
Rated voltage for surge voltage class / pollution degree II/2
630 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
400 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1s mit 180 A
Kriechstrecke, min.
7,8 mm
Luftstrecke, min.
7,2 mm

Märkdata enligt CSA

Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
150 V
Nennspannung (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Nennstrom (Use group C / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
150 V
Nennspannung (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Nennstrom (Use group C / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
7,8 mm
Luftstrecke, min.
7,2 mm

패키징

Verpackung
박스
VPE Länge
349 mm
VPE Breite
139 mm
VPE Höhe
33 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Промежуток между рядами: см. компоновку отверстий
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
