BVL 7.62HP/04/180 3.5SN BK BX
BVL 7.62HP/04/180 3.5SN BK BX

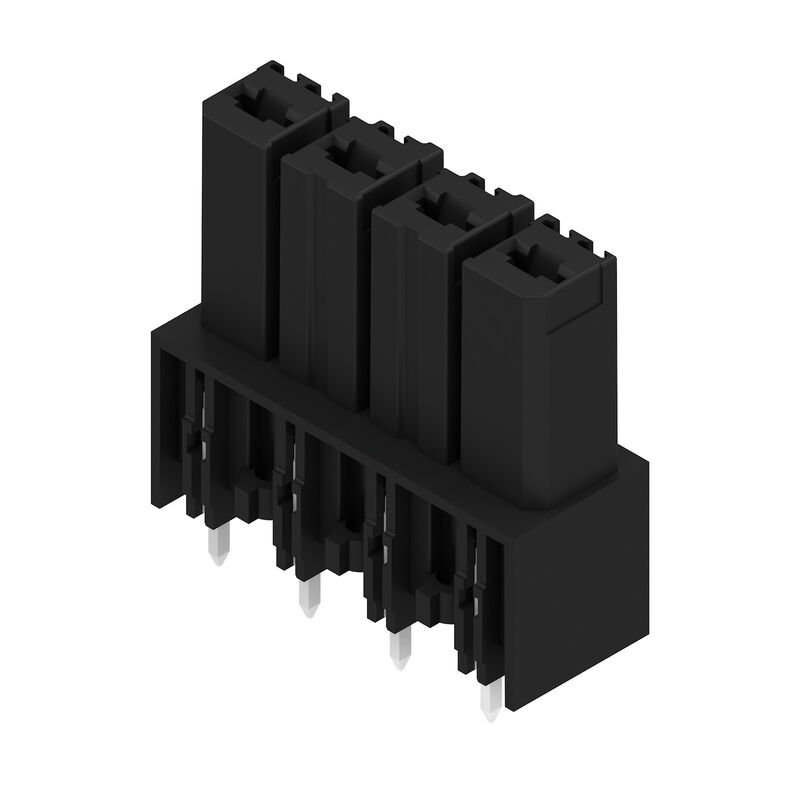

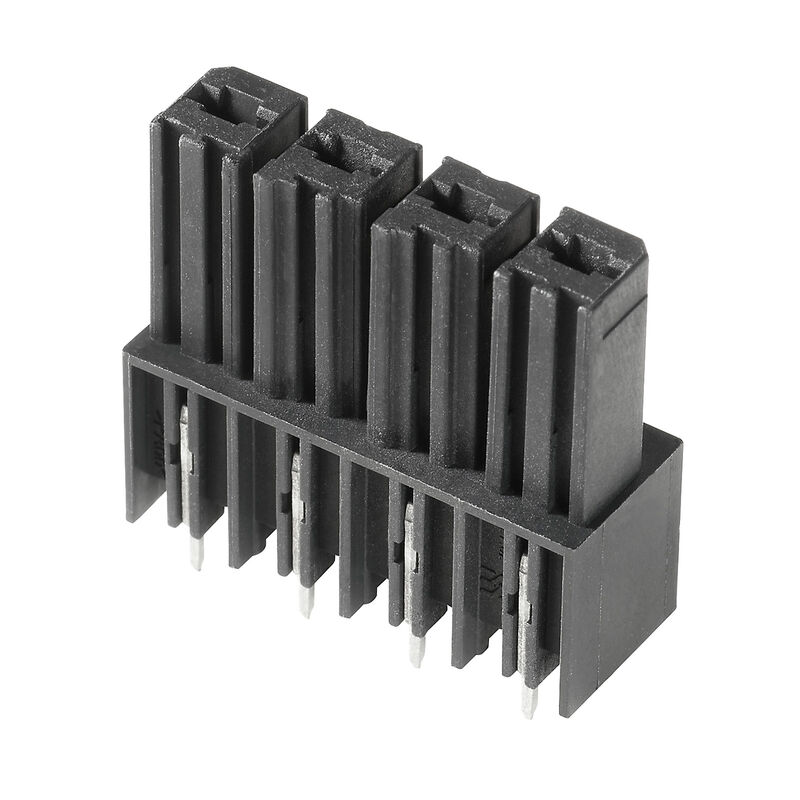

Product image
BVL 7.62HP/04/180 3.5SN BK BX

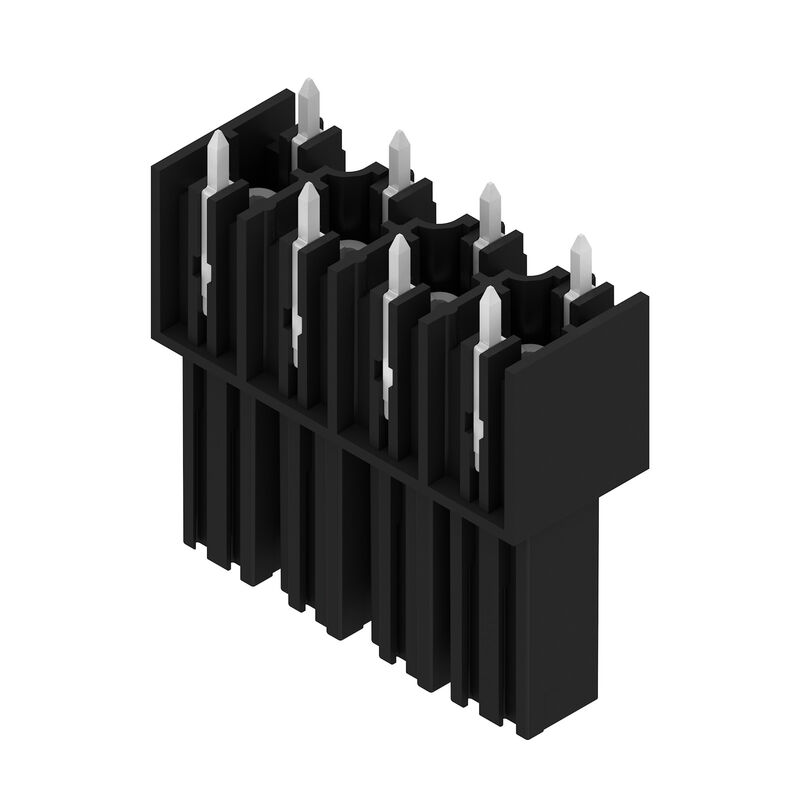

Product image
BVL 7.62HP/04/180 3.5SN BK BX
Dimensional drawing
BVL 7.62HP/04/180 3.5SN BK BX
Graph
BVL 7.62HP/04/180 3.5SN BK BX
Graph
BVL 7.62HP/04/180 3.5SN BK BX
Graph

BVL 7.62HP/04/180 3.5SN BK BX

Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик

Produkt ID 1928630000
Download datablad Engineering-support Produktdownloads
Tilbehør 1 Modstykker 8 Anvendte produkter 6
Approvals Основные данные для заказа Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Dane znamionowe wg IEC Rated data acc. to CSA Rated data acc. to UL 1059 패키징 Type tests Viktig hänvisningstext Classifications

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Основные данные для заказа

Változat
Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 180°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик
Rendelési szám
1928630000
Típus
BVL 7.62HP/04/180 3.5SN BK BX
GTIN (EAN)
4032248577989
Qty.
100 Styk
Product data
IEC: 1000 V / 56.8 A
UL: 300 V / 42 A
Packaging
Box

Dimensions and weights

Mélység
11,4 mm
Mélység (coll)
0,449 inch
Magasság
31,4 mm
Height (inches)
1,236 inch
Szélesség
30,48 mm
Width (inches)
1,2 inch
Nettó tömeg
9,59 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Parametry systemu

Termékcsalád
OMNIMATE Power — серия BV/SV 7.62HP
Csatlakozás típusa
Kretskortanslutning
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Pólusszám
4
L1, mm
22,86 mm
L1, inch
0,9 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Safe from finger touch, plugged
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Protection degree
IP20
Resistenza di passaggio
2.00 mΩ
Can be coded
Yes
Plugging cycles
25
Plugging force/pole, max.
7 N
Pulling force/pole, max.
4 N

Dane materiałowe

Szigetelőanyag
PA GF
Szín
black
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Comparative Tracking Index (CTI)
≥ 500
Szigetelési ellenállás
≥ 10⁸ Ω
UL 94 flammability rating
V-0
Érintkező anyaga
Cu-alloy
Érintkező felület
tinned
Layer structure of solder connection
4...6 µm Sn matt
Layer structure of plug contact
4...6 µm Sn matt
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
130 °C

Dane znamionowe wg IEC

Névleges áram, min. pólusszám (Tu=20 °C)
56,8 A
Névleges áram, maximális pólusszám (Tu=20 °C)
41 A
Névleges áram, min. pólusszám (Tu=40°C)
41 A
Névleges áram, maximális pólusszám (Tu=40°C)
41 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
630 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1s with 420 A
Hézag, min.
6,9 mm
Kúszóút, min.
9,66 mm

Rated data acc. to CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1534443
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
35 A
Névleges áram (C felhasználási csoport / CSA)
35 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
42 A
Névleges áram (C felhasználási csoport/ UL 1059)
42 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Clearance distance, min.
6,9 mm
Creepage distance, min.
9,66 mm
Reference to approval values
Specifications are maximum values, details - see approval certificate.

패키징

Csomagolás
Box
VPE hosszúság
218 mm
VPE szélesség
108 mm
VPE magasság
106 mm

Type tests

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, pitch, type of material
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 section 6.3 and 6.9.1 / 09.02, DIN IEC 512 part 7 section 5 / 05.94
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed

Viktig hänvisningstext

IPC megfelelőség
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Megjegyzések
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
