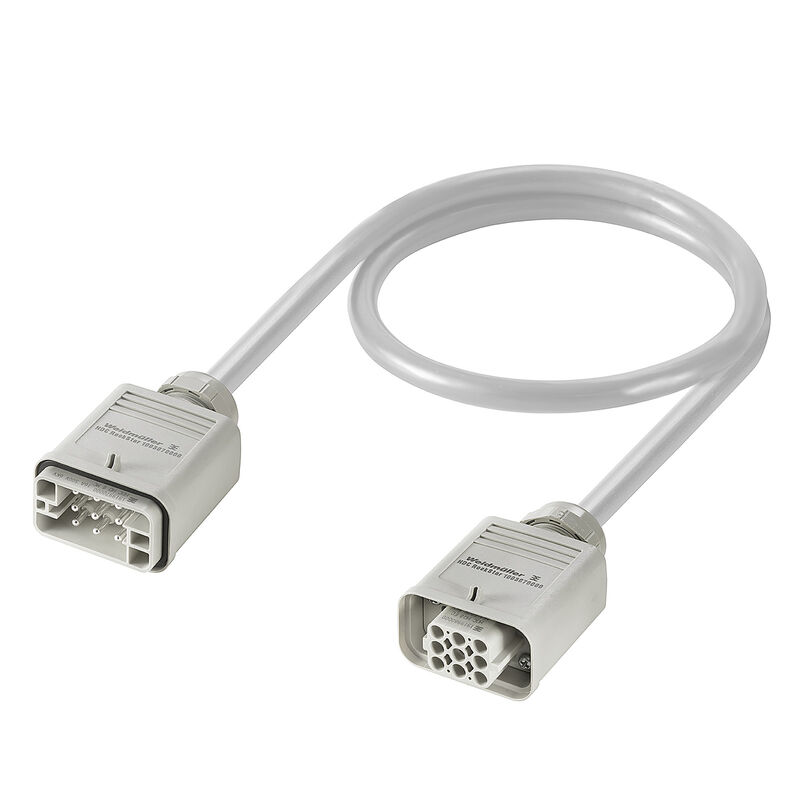

CH-HOBD-HOBE-08-0100-AA

CH-HOBD-HOBE-08-0100-AA

Разъемы в сборе для тяжелых условий эксплуатации, Вилочная часть, Гнездо, Helukabel JZ-500 10G2.5 or similar, Экранированный: Нет, Количество полюсов: 8

Produkt ID 2712470100
Download datablad Produktdownloads
Tilbehør 9 Anvendte produkter 6
Godkännanden Основные данные для заказа Dimensions and weights Temperatures Экологическое соответствие изделия General Technical Data Dati tecnici del connettore Technical specifications for cable Klassificeringar

Godkännanden

ROHS
Conform

Основные данные для заказа

Version
Разъемы в сборе для тяжелых условий эксплуатации, Вилочная часть, Гнездо, Helukabel JZ-500 10G2.5 or similar, Экранированный: Нет, Количество полюсов: 8
Order No.
2712470100
Type
CH-HOBD-HOBE-08-0100-AA
GTIN (EAN)
4050118779738
Qty.
1 Styk

Dimensions and weights

Net weight
517,521 g

Temperatures

Limit temperature
-40 °C ... 80 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
1344e4a2-b558-4ad0-95d1-5c6df3fdd75e

General Technical Data

Nominal current
16 A
Nominal voltage
500 V
Number of poles
8
Pin arrangement
1:1, numbered cores
Protection degree
IP65

Dati tecnici del connettore

Conector
  • 커넥터 설명:
    Connector 1
  • Cable entry:
    straight
  • Housing main material:
    Plastic
  • Number of poles:
    8
  • Series:
    HQ
  • Size:
    HQ
  • Type:
    Male
  • Individual components connector:
    1003070000, 1919970000, 1200800000, 1016080000
  • Connector description:
    Connector 2
  • Cable entry:
    straight
  • Housing main material:
    Plastic
  • Number of poles:
    8
  • Series:
    HQ
  • Size:
    HQ
  • Type:
    Female
  • Individual components connector:
    1003070000, 1919980000, 1201400000, 1016080000

Technical specifications for cable

Bending radius, min., moving
7,5 x diamètre du câble
Bending radius, min., stationary
4 x kábelátmérő
Cable length
1 m
Core cross-section
2,5 mm²
Halogen
Yes
Insulation
PVC
Line type
Helukabel JZ-500 10G2.5 or similar
Number of wires
10
Outside diameter
14.8 mm
Sheath material
PVC
Sheathing colour
grey
Shielded
No
Temperaturbereich, fest verlegt, min.
-40 °C
Temperature range, moving, max.
80 °C
Temperature range, moving, min.
-15 °C
Temperature range, stationary, max.
80 °C

Klassificeringar

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
