DRI424048LTD
Product image
A kép illusztráció
DRI424048LTD

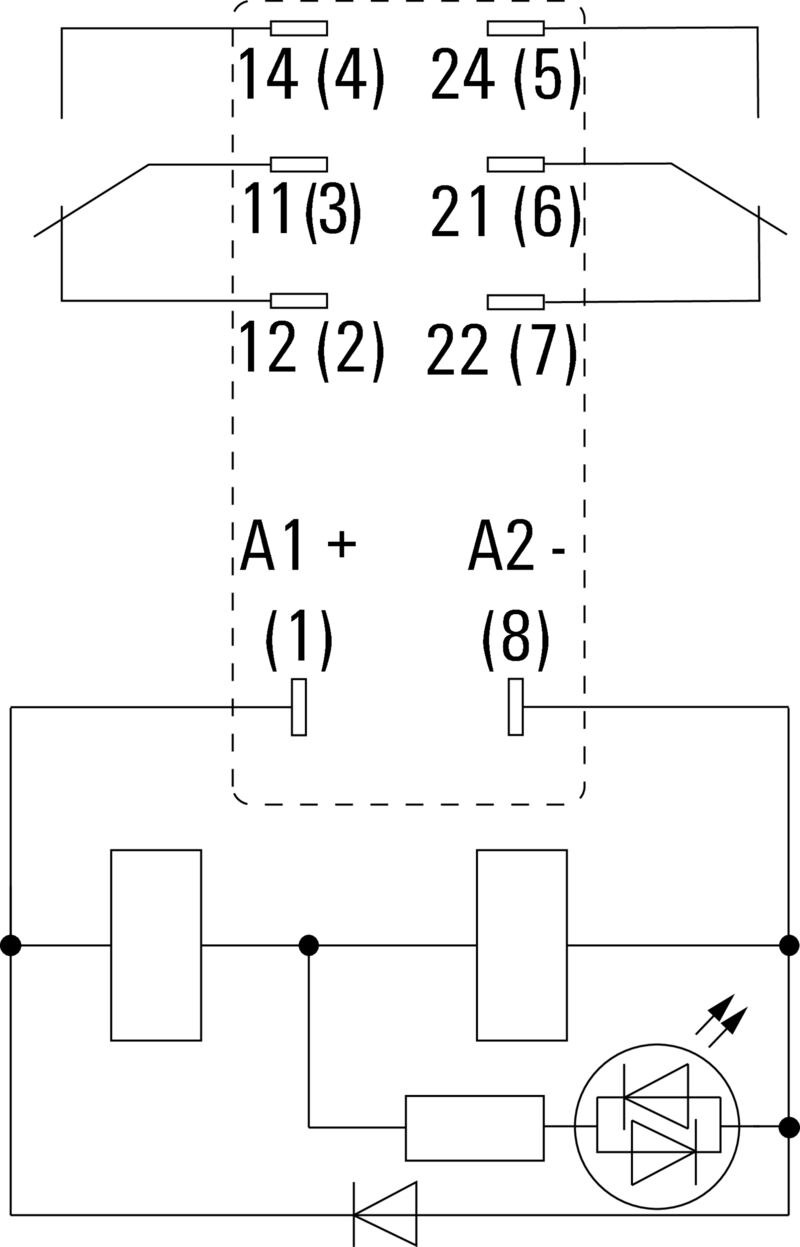

Kapcsolási rajz
Csapok alulnézetben
DRI424048LTD
Graph

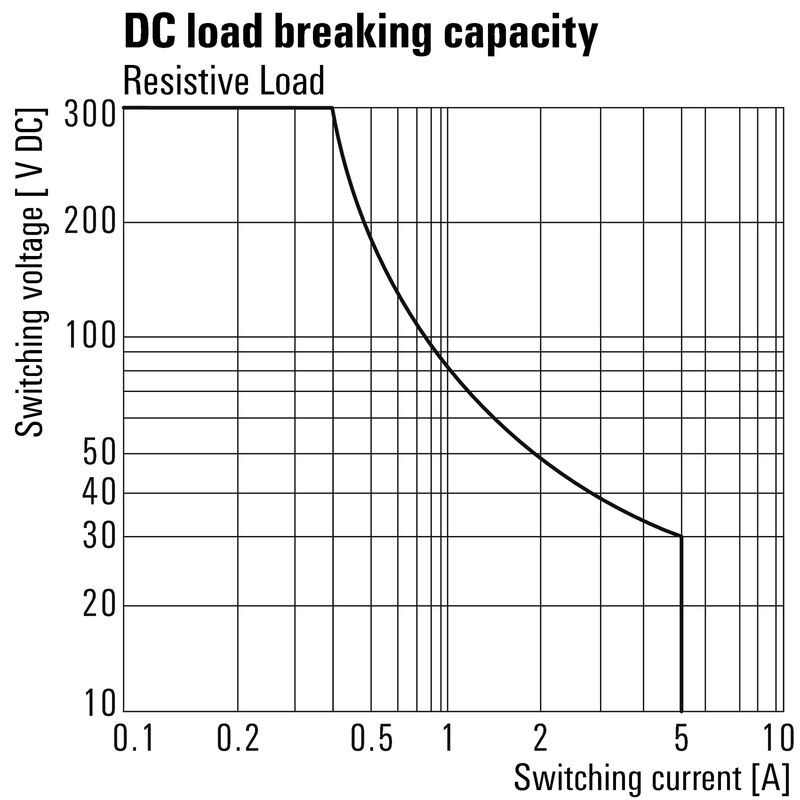

DC terheléskorlátozási görbe
Ohmikus terhelés
DRI424048LTD
Graph
Elektromos élettartam
DRI424048LTD
Graph
DC üzemi feszültségtartomány
DRI424048LTD

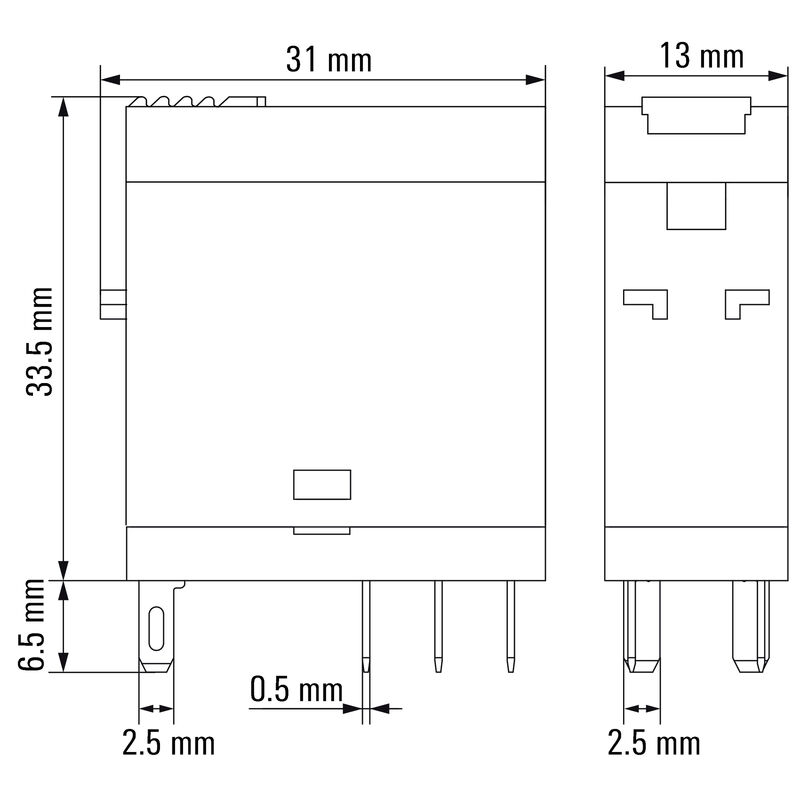

Dimensional drawing
DRI424048LTD
Miscellaneous
Típuskódok

DRI424048LTD

D-SERIES DRI, Relé, Érintkezők száma: 2, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 48 V DC, Folytonos áram: 5 A, Flat blade connections (2.5 mm x 0.5 mm), Ellenőrző gomb elérhető: Igen

Cikkszám 7760056341
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 13 Ellendarabok 4 Ennek a készletnek a tartalma 1 Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége UL névleges adatok vezérlő oldal Terhelés oldal Általános adatok Szigetelések koordinálása A jóváhagyások / szabványok további részletei Csatlakozási adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E312083

Általános rendelési adatok

Változat
D-SERIES DRI, Relé, Érintkezők száma: 2, Váltóérintkező AgSnO, Névleges vezérlőfeszültség: 48 V DC, Folytonos áram: 5 A, Flat blade connections (2.5 mm x 0.5 mm), Ellenőrző gomb elérhető: Igen
Rendelési szám
7760056341
Típus
DRI424048LTD
GTIN (EAN)
6944169739880
Qty.
20 Darab

Méretek és tömegek

Mélység
33,5 mm
Mélység (coll)
1,319 inch
Magasság
31 mm
Magasság (coll)
1,22 inch
Szélesség
13 mm
Szélesség (coll)
0,512 inch
Nettó tömeg
21,8 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...85 °C
Ambient temperature
-40 °C…55 °C
Páratartalom
35...85 % rel. páratartalom, páralecsapódás nélkül

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

UL névleges adatok

Tanúsítvány száma (cURus)
E312083

vezérlő oldal

Tension nominale
48 V DC
Névleges áram, DC
11,2 mA
Power rating
530 mW
코일 저항
4300 Ω ± 10 %
Állapotjelző
Zöld világítódióda
Védőáramkör
Csillapító dióda

Terhelés oldal

Névleges kapcsolási feszültség
250 V AC
Normalspänning
5 A
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Max. kapcsolási feszültség, AC
250 V
Max. kapcsolási feszültség, DC
250 V
Min. kapcsolási teljesítmény
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
AC kapcsolási teljesítmény (ohmos), max.
1250 VA
DC kapcsolási teljesítmény (ohmos), max.
150 W @ 24 V
켜기 지연
≤ 15 ms
Kikapcsolási késleltetés
≤ 10 ms
Érintkező típusa
2 Váltóérintkező (AgSnO)
Mechanikai élettartam
10 x 106 kapcsolási ciklusok

Általános adatok

Prüftaste vorhanden
Igen
Ellenőrző gomb változata
Rögzíthető állású tesztgomb
Tesztgomb, mint nyomógomb
Indikátor pozice mechanického přepínače
Nem
Szín
Áttetsző
UL94 éghetőségi osztály, alkatrész
  • Alkatrész:
    Reléfedél
  • UL94 éghetőségi osztály:
    V-2
  • Alkatrész:
    Relé alaplemez
  • UL94 éghetőségi osztály:
    V-0
  • Alkatrész:
    Relé ellenőrzőgomb
  • UL94 éghetőségi osztály:
    HB

Szigetelések koordinálása

Névleges feszültség
300 V
Závažnost znečištění
2
Túlfeszültség kategória
III
Szigetelőanyag csoport
IIIa
Clearance and creepage distances for control side - load side
≥ 4 mm
제어 측면 - 부하 측면에 대한 절연 강도
5 kVeff / 1min
Resistencia a tensiones dieléctricas de contactos adyacentes
1,5 kVeff / 1 min.
Nyitott érintkező átütési szilárdsága
1 kVeff / 1 min
Lökőfeszültség
5 kV (1,2/50 µs)
Védelmi osztály
IP20

A jóváhagyások / szabványok további részletei

Zertifikat-Nr. (cURus)
E312083

Csatlakozási adatok

Vezetékcsatlakozás-technika
Flat blade connections (2.5 mm x 0.5 mm)

Besorolások

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
