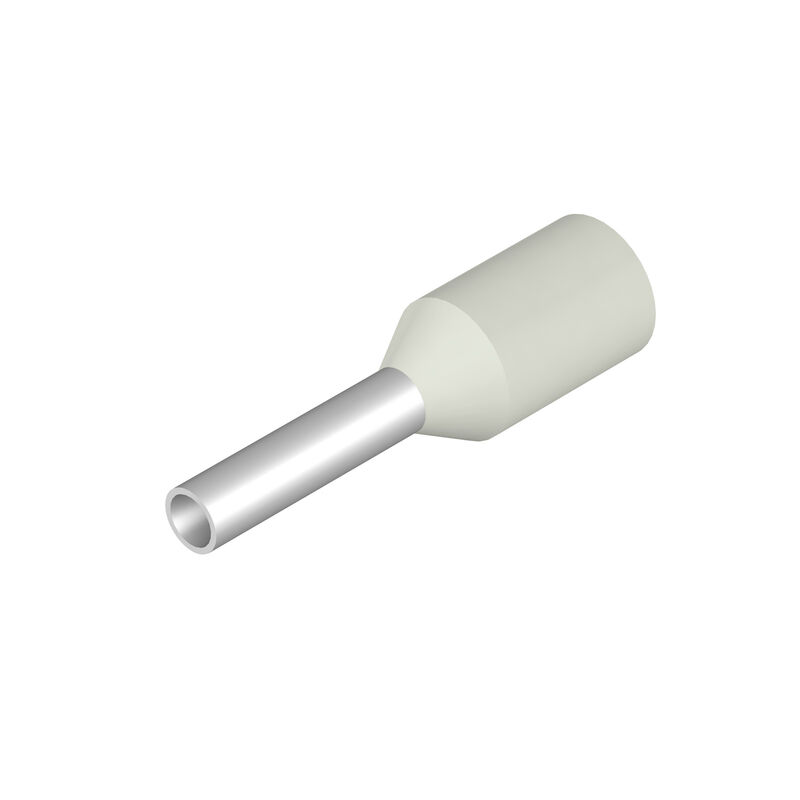

端头 H0,75/12 W SV
端头 H0,75/12 W SV
图纸

端头 H0,75/12 W SV

Terminal tubular, Estándar, 8 mm, 6 mm, blanco

商品编号 9028280000
下载技术数据页 工程支持 产品下载
是附件 11 相关商品 6
Homologaciones Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto PW6 技术数据 管状端头 Classifications

Homologaciones

认证
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E499744

Datos generales para pedido

版本
Terminal tubular, Estándar, 8 mm, 6 mm, blanco
订货号
9028280000
类型
H0,75/12 W SV
GTIN (EAN)
4008190902216
Qty.
500 items
Csomagolás
Multipack bag

Dimensions and weights

Masa netto
0.08 g

Conformidad medioambiental del producto

RoHS 合规状态
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

PW6 技术数据

物品描述
带塑料套的管状端头，白色
类型
标准

管状端头

L1（mm）
12 mm
剥线长度
8 mm
塑料套厚度 (S2)
0.25 mm
导线压接面积
0.75 mm²
导线最大压接面积 AWG
AWG 18
插针镀层直径 (D1)
1.2 mm
插针镀层长度 (L2)
6 mm
环直径(D2)
2.8 mm
金属管厚度(S1)
0.15 mm
颜色编码
Weidmueller

Classifications

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
