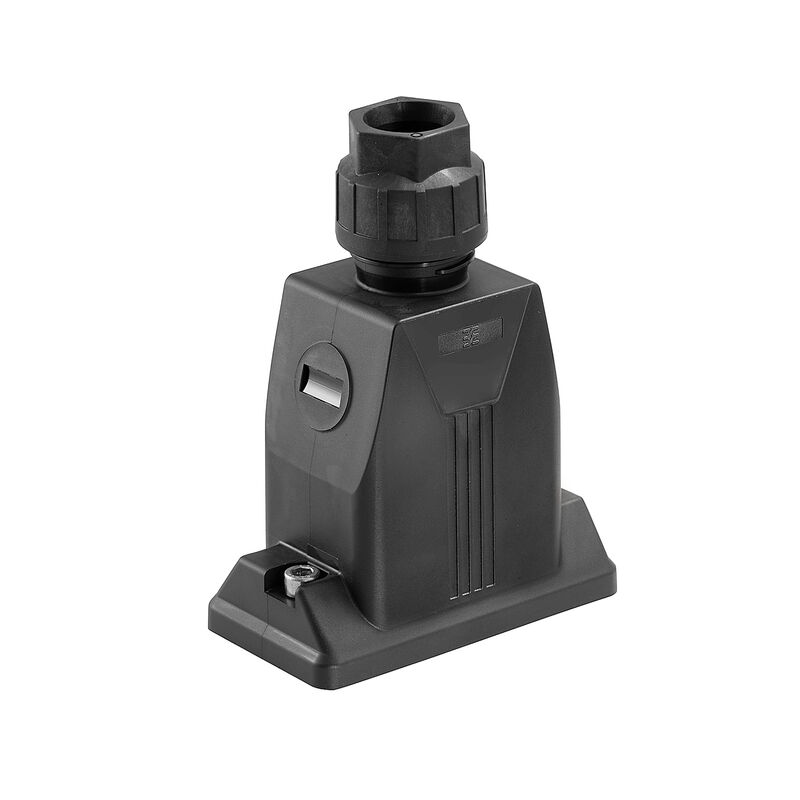

HDC 10B TOS 1M32 WMP
HDC 10B TOS 1M32 WMP
HDC 10B TOS 1M32 WMP

HDC 10B TOS 1M32 WMP

CIE ,96 boîtiers, Taille de construction: 4, Degré de protection: IP66, IP67, enfiché, Entrée du câble de la partie supérieure, Vis, , Taille des entrées de câbles: M 32

ID výrobku 2716720000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 3
Homologaciones Informations générales de commande Размеры и массы 온도 Conformidad medioambiental del producto Cable Gland WMP Rozměry Obecné údaje Verze Klasifikace

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E223801

Informations générales de commande

Verze
CIE ,96 boîtiers, Taille de construction: 4, Degré de protection: IP66, IP67, enfiché, Entrée du câble de la partie supérieure, Vis, , Taille des entrées de câbles: M 32
Číslo objednávky
2716720000
Typ
HDC 10B TOS 1M32 WMP
GTIN (EAN)
4050118803297
Množství
1 ks

Размеры и массы

Výška
136 mm
Výška (v palcích)
5,354 inch
Čistá hmotnost
142 g

온도

Okolní teplota
-40 °C…100 °C

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Cable Gland WMP

Průměr kabelu, min.
11 mm
Průměr kabelu, max.
21 mm
Velikost AF
30 mm
Velikost kabelových vstupů
M 32

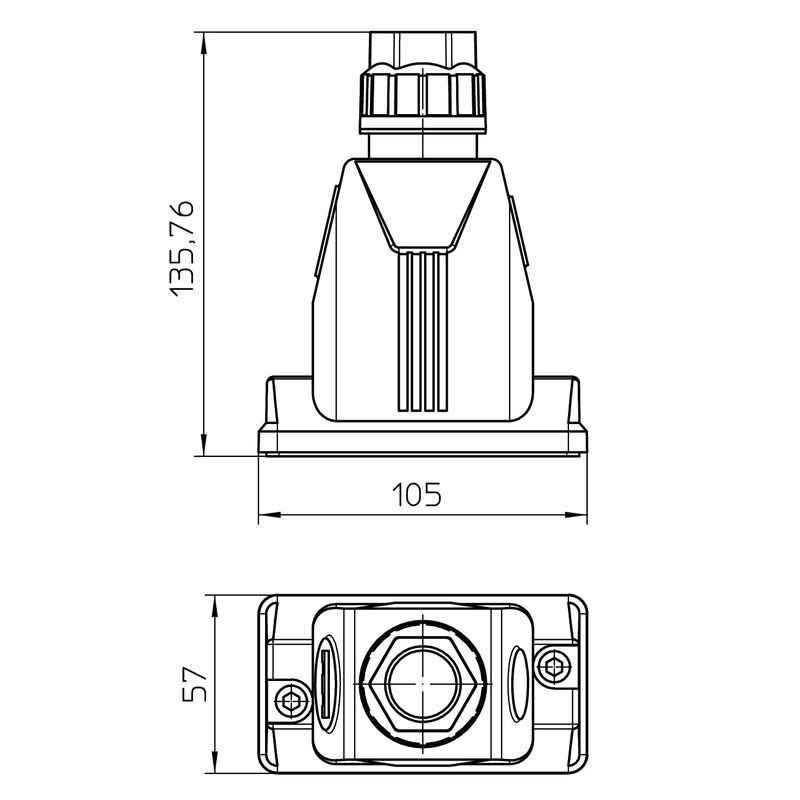

Rozměry

Kabelový vstup
s kabelovými průchodkami
Výška pouzdra B
136 mm

Obecné údaje

Klasifikace hořlavosti UL 94
V-0
Stupeň krytí
IP66
IP67
v zapojeném stavu

Verze

Barva (RAL)
RAL 9011
BG
4
Design pouzdra
Kabelový vstup shora
Design zajišťovacího systému
Šroub
Horní část/dolní část/víčko
horní část
Instalační velikost
4
Kabelový vstup
s kabelovými průchodkami
Kryt
bez krytu
Počet kabelových průchodek
1
Počet kabelových vstupů nahoře
1
Počet kabelových vstupů ze strany
1
Těsnění
NBR
Utahovací moment
3 Nm
Velikost kabelových vstupů
M 32
Vhodné pro systém ModuPlug®
Ja

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
