HDC 25A TOLU 1M20G
HDC 25A TOLU 1M20G

HDC 25A TOLU 1M20G

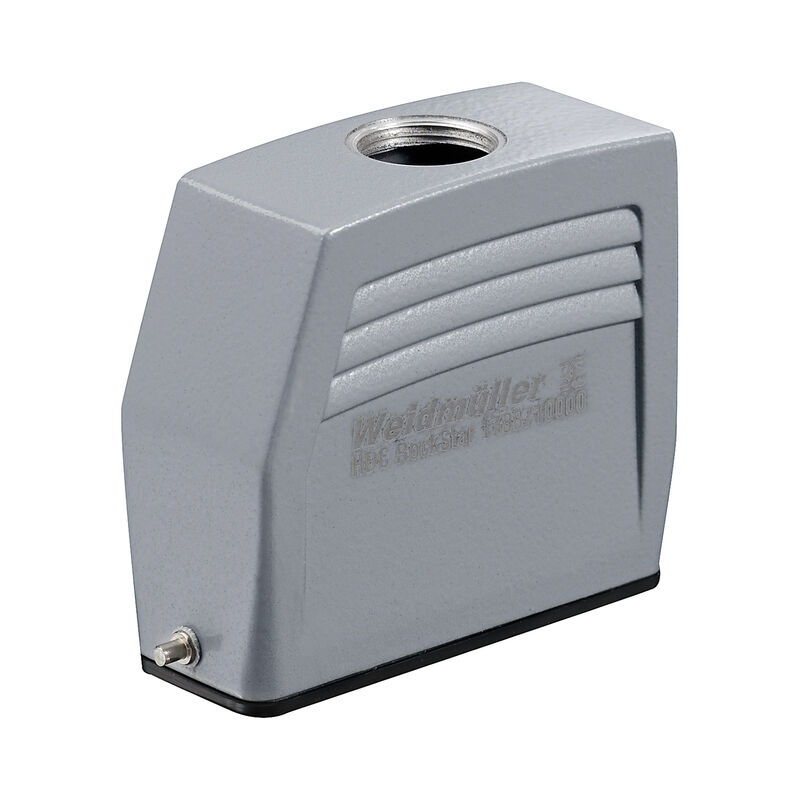

HDC pouzdra, Instalační velikost: 5, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup shora, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, vysoký, Velikost kabelových vstupů: M 20

ID výrobku 1788710000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Je příslušenstvím 1 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Dane ogólne Version Klasifikace

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Všeobecné objednací údaje

Wersja
HDC pouzdra, Instalační velikost: 5, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup shora, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, vysoký, Velikost kabelových vstupů: M 20
Nr zam.
1788710000
Typ
HDC 25A TOLU 1M20G
GTIN (EAN)
4032248206254
Förp.
1 ks

Rozměry a hmotnosti

Głębokość
89 mm
Hloubka (v palcích)
3,504 inch
Wysokość
72 mm
Výška (v palcích)
2,835 inch
Szerokość
32,5 mm
Šířka (v palcích)
1,28 inch
Čistá hmotnost
168 g

Teploty

Temperatura graniczna
-40 °C ... 125 °C

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Kemikaliebeständighet
  • Látka:
    Aceton
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Vrtací olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

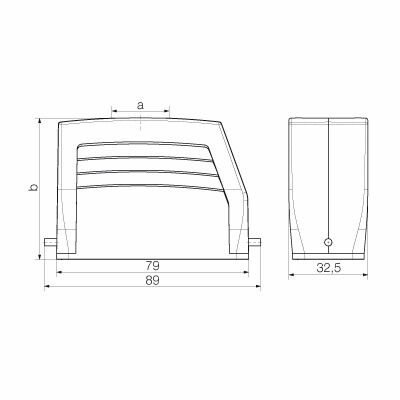

Rozměry

Celková délka pouzdra
79 mm
Height of housing B
72 mm
Kabelový vstup
z gwintem
Šířka pouzdra C
29,5 mm

Dane ogólne

Protection degree
IP65
po podłączeniu
Surface finish
lakier proszkowy

Version

Barva (RAL)
RAL 7035
BG
5
Design of locking system
End-locking clamp, lower side
Forma konstrukcyjna
alto
Horní část/dolní část/víčko
Partie supérieure
Kabelový vstup
con filettatura
Kryt
bez pokrywy
Počet kabelových vstupů nahoře
1
Počet kabelových vstupů ze strany
0
Typ
Stickkontakt
Těsnění
no sealing
Utahovací moment
0,5 Nm
Velikost kabelových vstupů
M 20
Verze svorky
Koncová uzamykací svorka
Vhodné pro systém ModuPlug®
Ne
Vnitřní závit
M 20
Типоразмер установки
5
하우징 디자인
Kabelový vstup shora
Pouzdro zástrčky

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
