HDC MFGS 10B CA
Изображение изделия
HDC MFGS 10B CA

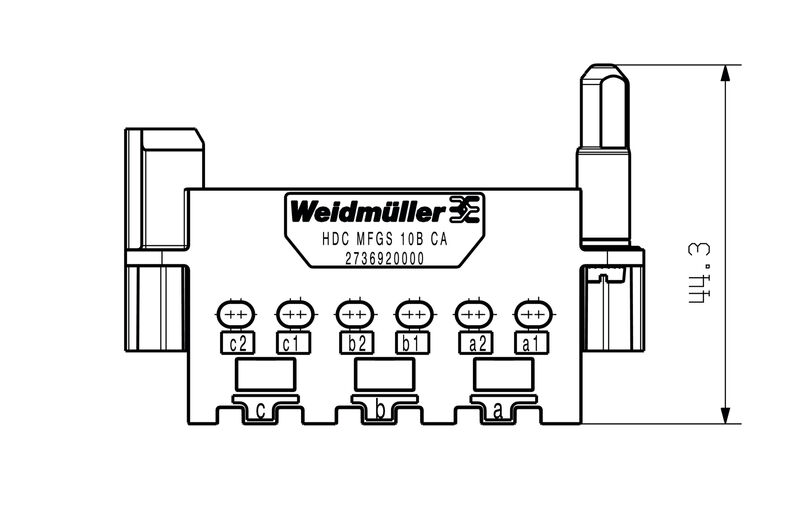

Чертеж
HDC MFGS 10B CA
Чертеж
HDC MFGS 10B CA
Чертеж
HDC MFGS 10B CA
монтажный вырез

HDC MFGS 10B CA

Frame

№ продукта 2736920000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является принадлежностью 33 Связанные продукты 2
Сертификаты General ordering data Dimensions and weights Environmental Product Compliance Общие данные PE connection data Important note Classifications

Сертификаты

ROHS
Соответствовать

General ordering data

Версия
Frame
Заказ №
2736920000
Тип
HDC MFGS 10B CA
GTIN (EAN)
4050118822281
Кол.
1 Штука

Dimensions and weights

Глубина
37,35 mm
Depth (inches)
1,47 inch
Ширина
64 mm
Ширина (в дюймах)
2,52 inch
Масса нетто
57,2 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
425d5315-3039-4ee5-aab3-6b6a65cc297f

Общие данные

Версия направляющего штифта
короткий
Количество слотов
3
Основной материал
Zinc injecté sous pression
Серия
ModuPlug
Типоразмер установки
4
Циклы коммутации
≥ 500

PE connection data

Момент затяжки, макс., соединение PE
1,3 Nm
Момент затяжки, мин., соединение PE
1,2 Nm

Important note

Сведения об изделии
The PE connection is no longer available for the version with guide pin.

Classifications

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
