HDC MHX 3 MP
HDC MHX 3 MP
HDC MHX 3 MP
HDC MHX 3 MP

HDC MHX 3 MP

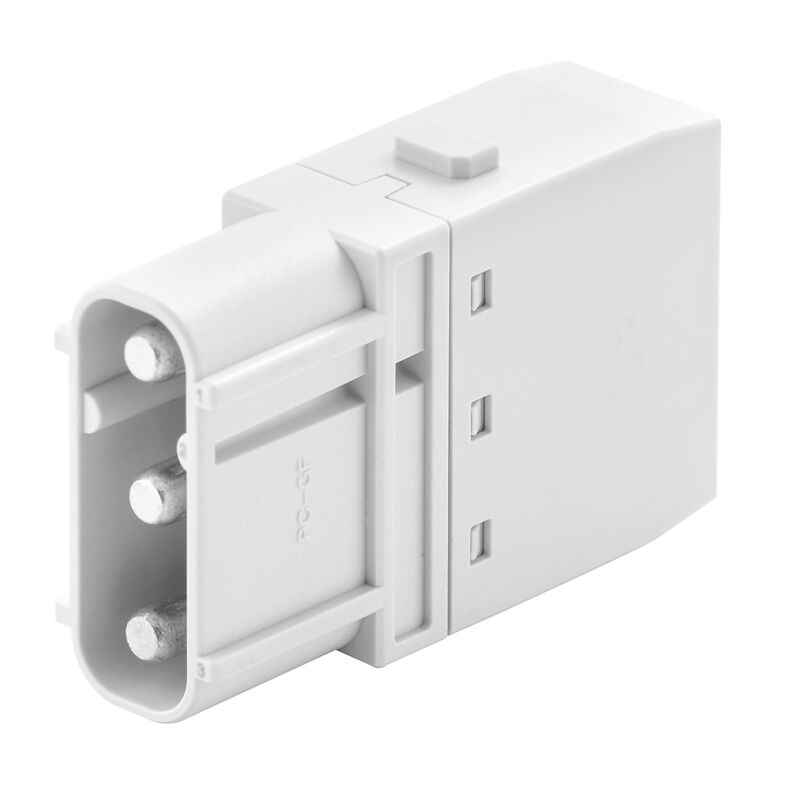

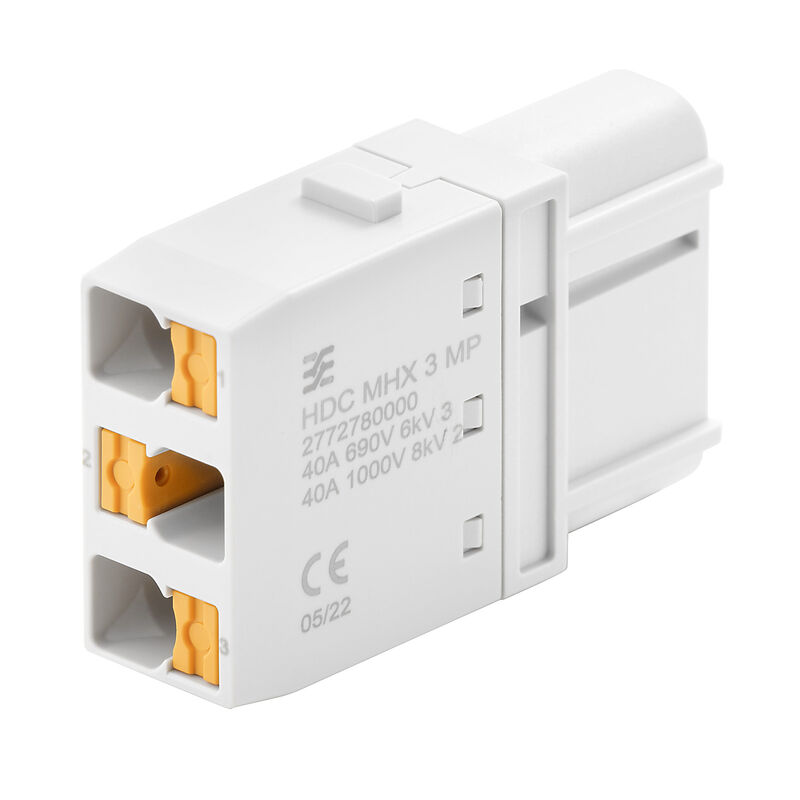

Power module, 690 V, 40 A, Number of poles: 3, PUSH IN with actuator, Male, Required plug-in slots: 1

Tuotteen tunnus 2772780000
Lataa tietosivu Tekninen tuki Tuotelataukset
Samankaltaiset tuotteet 117
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance General data PE connection data Версия Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E310075

General ordering data

Версия
Power module, 690 V, 40 A, Number of poles: 3, PUSH IN with actuator, Male, Required plug-in slots: 1
Заказ №
2772780000
Тип
HDC MHX 3 MP
GTIN (EAN)
4064675036210
Qty.
1 items

Dimensions and weights

Глубина
34 mm
Depth (inches)
1,339 inch
Высота
40,75 mm
Height (inches)
1,604 inch
Ширина
14,5 mm
Width (inches)
0,571 inch
Net weight
26 g

Temperatures

Предельная температура
-40 °C ... 125 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

General data

Категория перенапряжения
III
Класс пожаростойкости UL 94
V-0
Количество полюсов
3
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)
8 kV
Основной материал
Polycarbonate
Расчетное напряжение (DIN EN 61984)
690 V
Расчетный ток (DIN EN 61984)
40 A
Серия
ModuPlug
Сопротивление изоляции
10¹² Ω
Степень загрязнения
3
Тип
Male
Требуемые вставные слоты
1
Циклы коммутации
≥ 500

PE connection data

Вид соединения защитного провода PE
Screw connection via module frame

Версия

Вид соединения
PUSH IN with actuator
Длина снятия изоляции Измерительное соединение
12 mm
Поперечное сечение соединительного провода, макс.
6 mm²
Поперечное сечение соединительного провода, мин.
2,5 mm²

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
